电捕焦油器操作规程

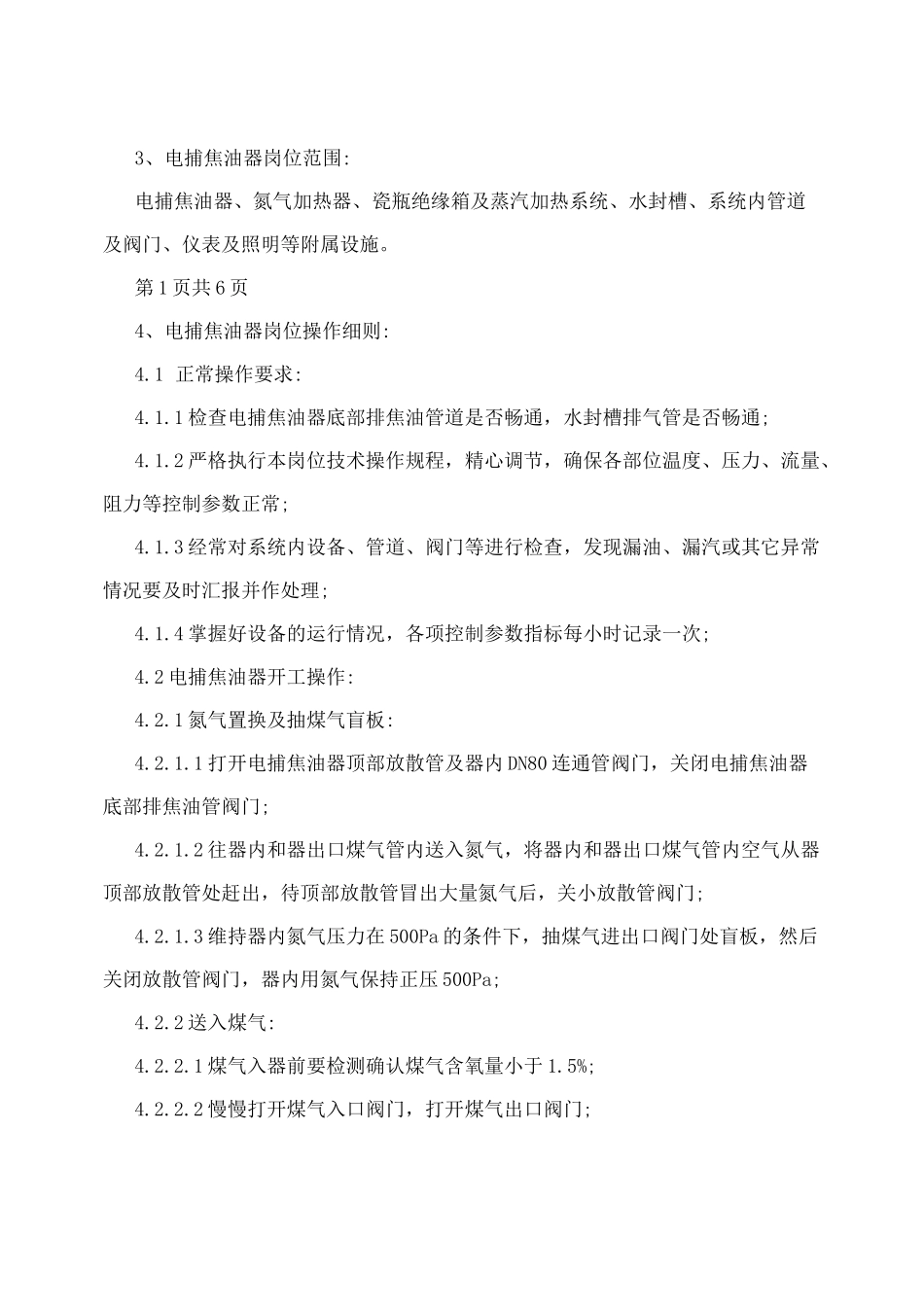

电捕焦油器操作规程电捕焦油器岗位工艺技术操作标准1、电捕焦油器工作原理:从横管初冷器来的煤气中含有约 10g/Nm3 的非常细小悬浮的焦油雾滴，经电捕焦油器除焦油后煤气中的焦油含量可降至 20mg/Nm3,满足后工序生产的要求。含焦油雾滴的焦炉煤气从电捕焦油器下部进入正六角边蜂窝管，从器上部出来。蜂窝管设置为高压非匀场电场，蜂窝管为正极（又称为沉淀极），蜂窝管中心设有导线（不锈钢丝）为负极（又称为电晕极），煤气分子在高压电场的作用下发生电离，在电晕极周围发生急剧碰撞，产生大量正、负离子，在电晕极以外只有负离子，因而是捕焦油器型式:蜂窝式;材质：OCrl8Ni9;形状尺寸:正六边形，对边距离250mm，长度：5.5m;孔数：276 个；2.3 电晕线直径：① 2.3mm（不锈钢）；数量:276 根;有效长度 5.5X276=1518m;安装后允许偏离中心值?5mm;2.4 处理介质：焦炉煤气;处理量:35200Nm3/h、煤气温度:22,40?，煤气压力:-5kPa;2.5 入器煤气焦油含量:?10g/Nm3;出器煤气焦油含量:?20mg/Nm3;除焦油率:?99.8%;2.6 瓷瓶绝缘箱用蒸汽加热:瓷瓶绝缘箱夹套温度:110~120?，最低不低于90?，蒸汽压力？0.4MPa;2.7 顶部清洗用循环氨水流量:22m3/h;压力：0.03~0.05MPa;2.8 电捕焦油器绝缘箱充氮气量:50~80m3/h.台;氮气纯度大于 99.5%;2.9 电捕焦油器内煤气含氧量小于 1.5%（确保）;2.10 电捕焦油器安装铅垂直度不大于 5mm;3、电捕焦油器岗位范围:电捕焦油器、氮气加热器、瓷瓶绝缘箱及蒸汽加热系统、水封槽、系统内管道及阀门、仪表及照明等附属设施。第 1 页共 6 页4、电捕焦油器岗位操作细则:4.1 正常操作要求:4.1.1 检查电捕焦油器底部排焦油管道是否畅通，水封槽排气管是否畅通;4.1.2 严格执行本岗位技术操作规程，精心调节，确保各部位温度、压力、流量、阻力等控制参数正常;4.1.3 经常对系统内设备、管道、阀门等进行检查，发现漏油、漏汽或其它异常情况要及时汇报并作处理;4.1.4 掌握好设备的运行情况，各项控制参数指标每小时记录一次;4.2 电捕焦油器开工操作:4.2.1 氮气置换及抽煤气盲板:4.2.1.1 打开电捕焦油器顶部放散管及器内 DN80 连通管阀门，关闭电捕焦油器底部排焦油管阀门;4.2.1.2 往器内和器出口煤气管内送入氮气，将器内和器出口煤气管内空气从器顶部放散管处赶出，待顶部放散管冒出大量氮气后，关小放散管阀门;4.2.1.3 维持器内氮气压力在 500Pa 的条件下，抽煤气进出口阀门处盲板，然后关闭放散管阀门，...
