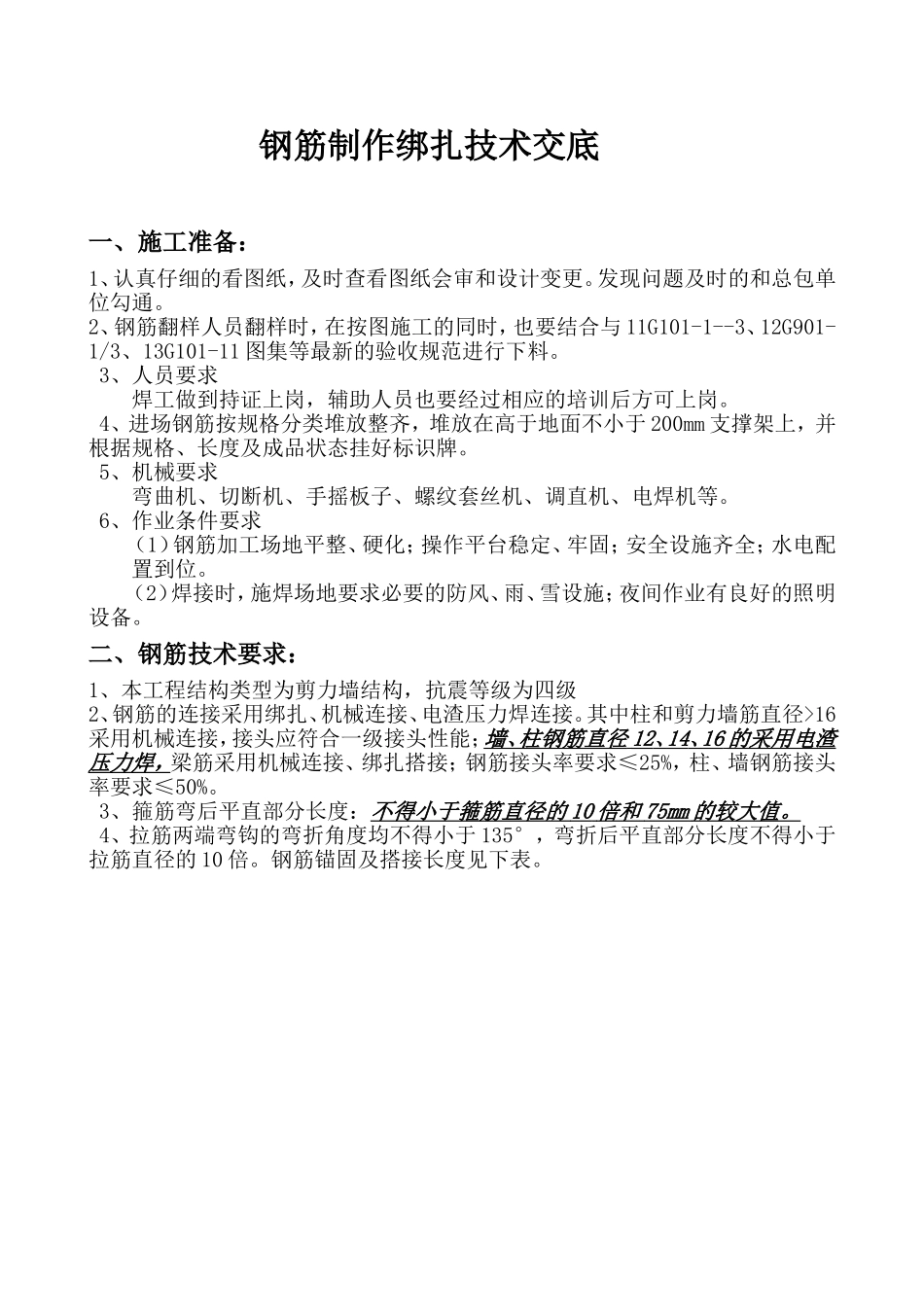

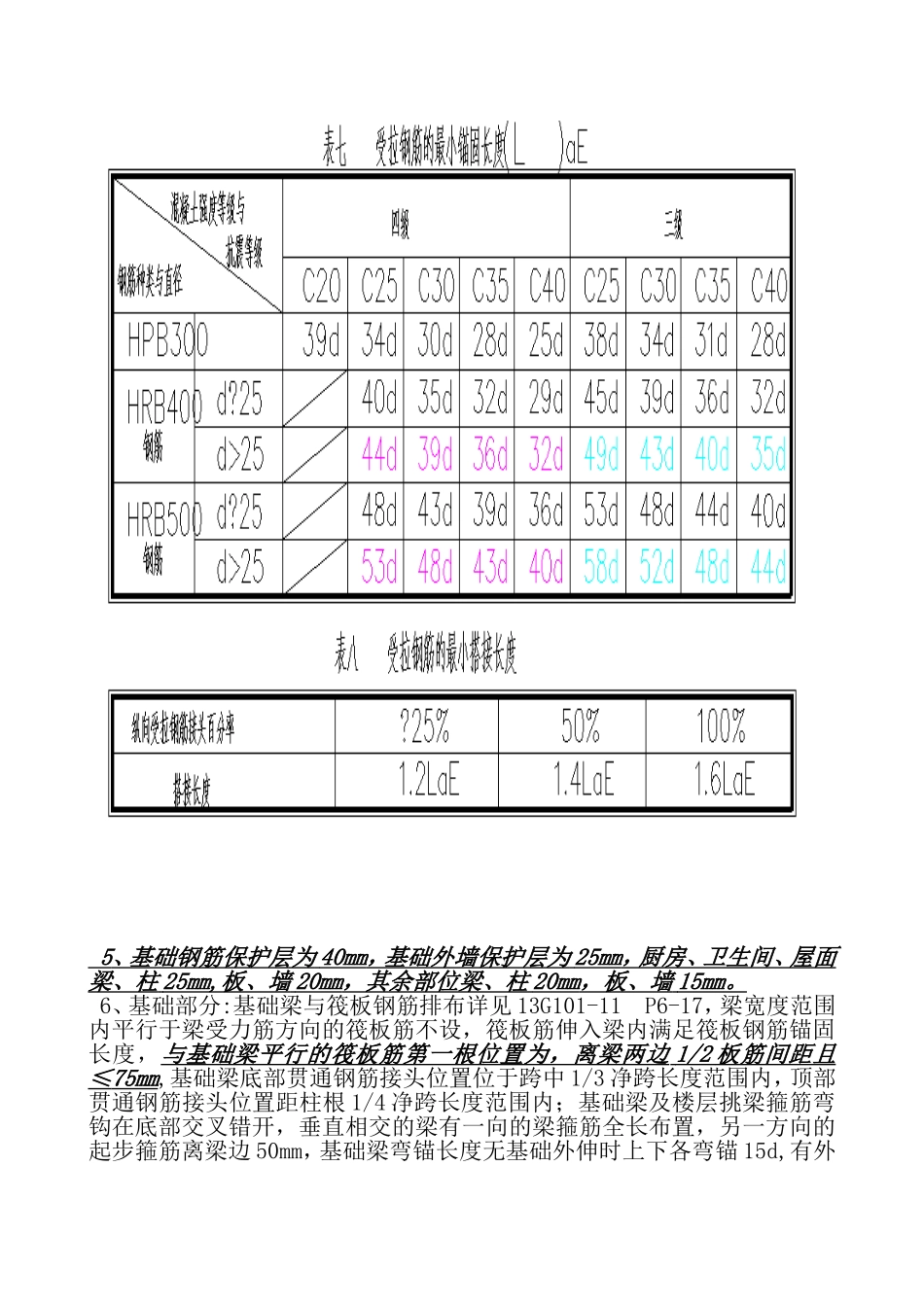

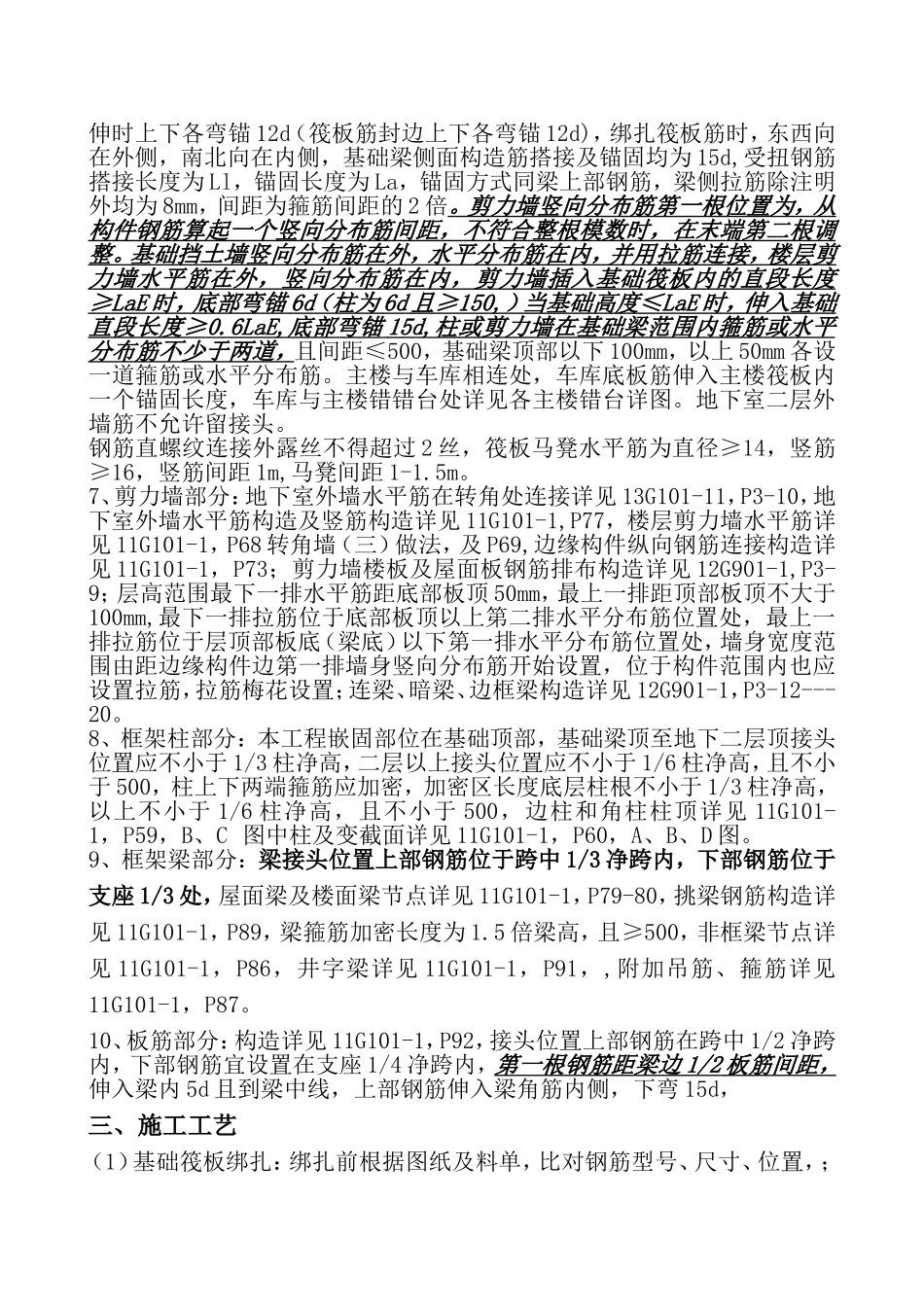

钢筋制作绑扎技术交底一、施工准备：1、认真仔细的看图纸，及时查看图纸会审和设计变更。发现问题及时的和总包单位勾通。2、钢筋翻样人员翻样时，在按图施工的同时，也要结合与11G101-1--3、12G901-1/3、13G101-11图集等最新的验收规范进行下料。3、人员要求焊工做到持证上岗，辅助人员也要经过相应的培训后方可上岗。4、进场钢筋按规格分类堆放整齐，堆放在高于地面不小于200mm支撑架上，并根据规格、长度及成品状态挂好标识牌。5、机械要求弯曲机、切断机、手摇板子、螺纹套丝机、调直机、电焊机等。6、作业条件要求（1）钢筋加工场地平整、硬化；操作平台稳定、牢固；安全设施齐全；水电配置到位。（2）焊接时，施焊场地要求必要的防风、雨、雪设施；夜间作业有良好的照明设备。二、钢筋技术要求：1、本工程结构类型为剪力墙结构，抗震等级为四级2、钢筋的连接采用绑扎、机械连接、电渣压力焊连接。其中柱和剪力墙筋直径>16采用机械连接，接头应符合一级接头性能；墙、柱钢筋直径12、14、16的采用电渣压力焊，梁筋采用机械连接、绑扎搭接；钢筋接头率要求≤25%，柱、墙钢筋接头率要求≤50%。3、箍筋弯后平直部分长度：不得小于箍筋直径的10倍和75mm的较大值。4、拉筋两端弯钩的弯折角度均不得小于135°，弯折后平直部分长度不得小于拉筋直径的10倍。钢筋锚固及搭接长度见下表。5、基础钢筋保护层为40mm，基础外墙保护层为25mm，厨房、卫生间、屋面梁、柱25mm,板、墙20mm，其余部位梁、柱20mm，板、墙15mm。6、基础部分:基础梁与筏板钢筋排布详见13G101-11P6-17，梁宽度范围内平行于梁受力筋方向的筏板筋不设，筏板筋伸入梁内满足筏板钢筋锚固长度，与基础梁平行的筏板筋第一根位置为，离梁两边1/2板筋间距且≤75mm,基础梁底部贯通钢筋接头位置位于跨中1/3净跨长度范围内，顶部贯通钢筋接头位置距柱根1/4净跨长度范围内；基础梁及楼层挑梁箍筋弯钩在底部交叉错开，垂直相交的梁有一向的梁箍筋全长布置，另一方向的起步箍筋离梁边50mm，基础梁弯锚长度无基础外伸时上下各弯锚15d,有外伸时上下各弯锚12d（筏板筋封边上下各弯锚12d)，绑扎筏板筋时，东西向在外侧，南北向在内侧，基础梁侧面构造筋搭接及锚固均为15d,受扭钢筋搭接长度为Ll，锚固长度为La，锚固方式同梁上部钢筋，梁侧拉筋除注明外均为8mm，间距为箍筋间距的2倍。剪力墙竖向分布筋第一根位置为，从构件钢筋算起一个竖向分布筋间距，不符合整根模数时，在末端第二根调整。基础挡土墙竖向分布筋在外，水平分布筋在内，并用拉筋连接，楼层剪力墙水平筋在外，竖向分布筋在内，剪力墙插入基础筏板内的直段长度≥LaE时，底部弯锚6d（柱为6d且≥150,）当基础高度≤LaE时，伸入基础直段长度≥0.6LaE,底部弯锚15d,柱或剪力墙在基础梁范围内箍筋或水平分布筋不少于两道，且间距≤500，基础梁顶部以下100mm，以上50mm各设一道箍筋或水平分布筋。主楼与车库相连处，车库底板筋伸入主楼筏板内一个锚固长度，车库与主楼错错台处详见各主楼错台详图。地下室二层外墙筋不允许留接头。钢筋直螺纹连接外露丝不得超过2丝，筏板马凳水平筋为直径≥14，竖筋≥16，竖筋间距1m,马凳间距1-1.5m。7、剪力墙部分：地下室外墙水平筋在转角处连接详见13G101-11，P3-10，地下室外墙水平筋构造及竖筋构造详见11G101-1,P77，楼层剪力墙水平筋详见11G101-1，P68转角墙（三）做法，及P69,边缘构件纵向钢筋连接构造详见11G101-1，P73；剪力墙楼板及屋面板钢筋排布构造详见12G901-1,P3-9；层高范围最下一排水平筋距底部板顶50mm，最上一排距顶部板顶不大于100mm,最下一排拉筋位于底部板顶以上第二排水平分布筋位置处，最上一排拉筋位于层顶部板底（梁底）以下第一排水平分布筋位置处，墙身宽度范围由距边缘构件边第一排墙身竖向分布筋开始设置，位于构件范围内也应设置拉筋，拉筋梅花设置；连梁、暗梁、边框梁构造详见12G901-1，P3-12---20。8、框架柱部分：本工程嵌固部位在基础顶部，基础梁顶至地下二层顶接头位置应不小于1/3柱净高，二层以上接头位置应不小于1/6柱净高，且不小于500，柱上下两端箍筋应加密，加密区长度底层柱根不小于1/3柱净高，以上不...
