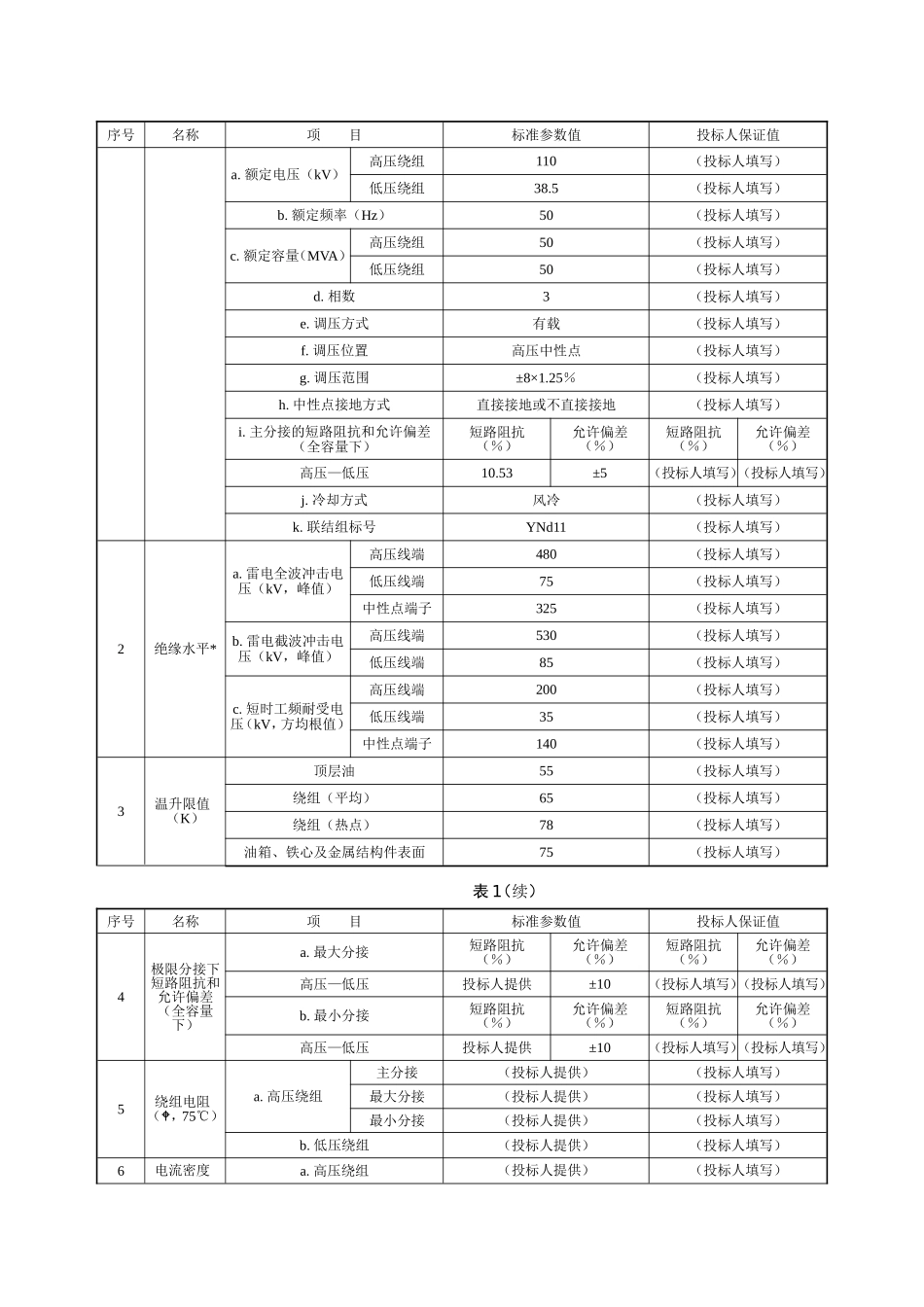

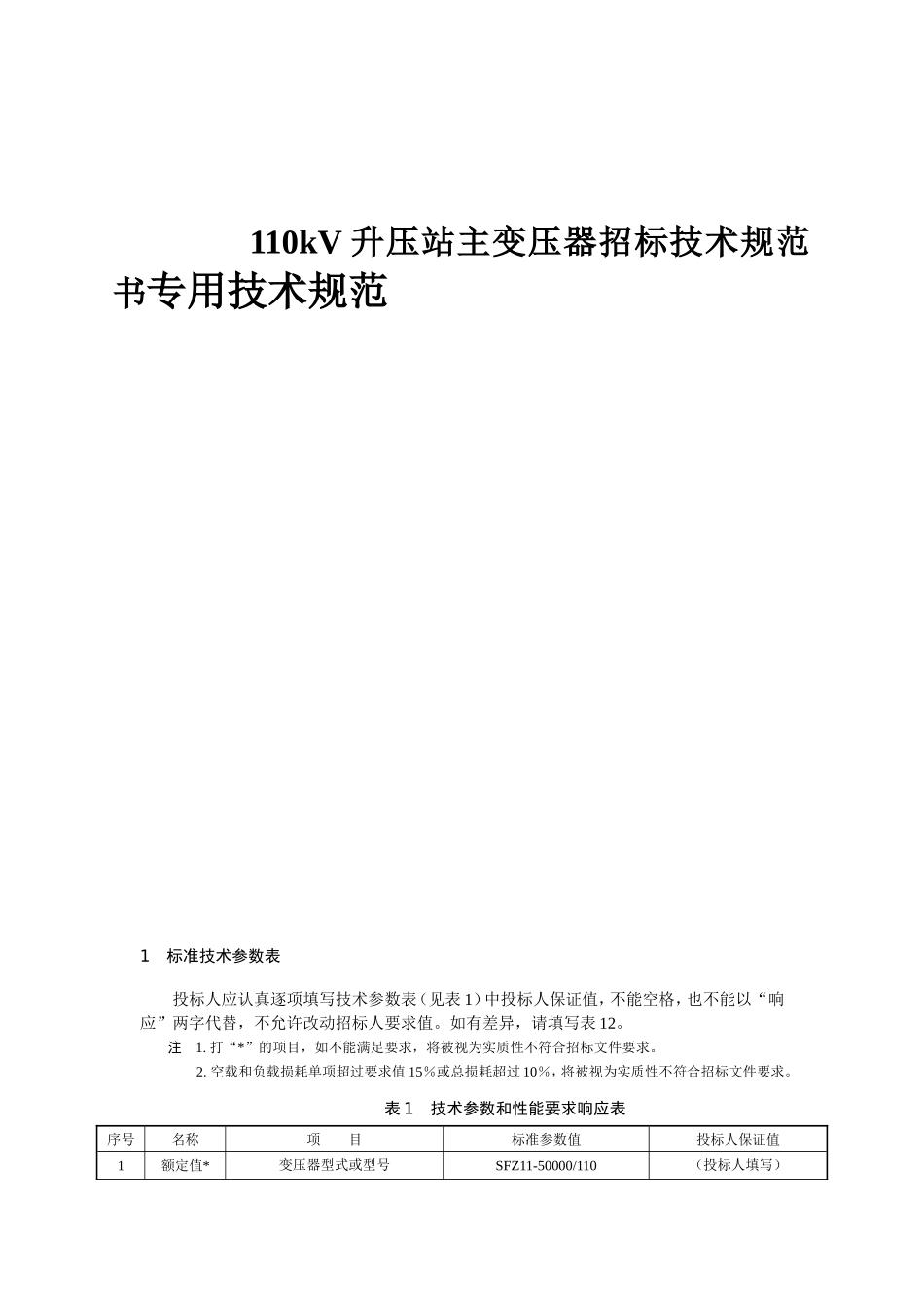

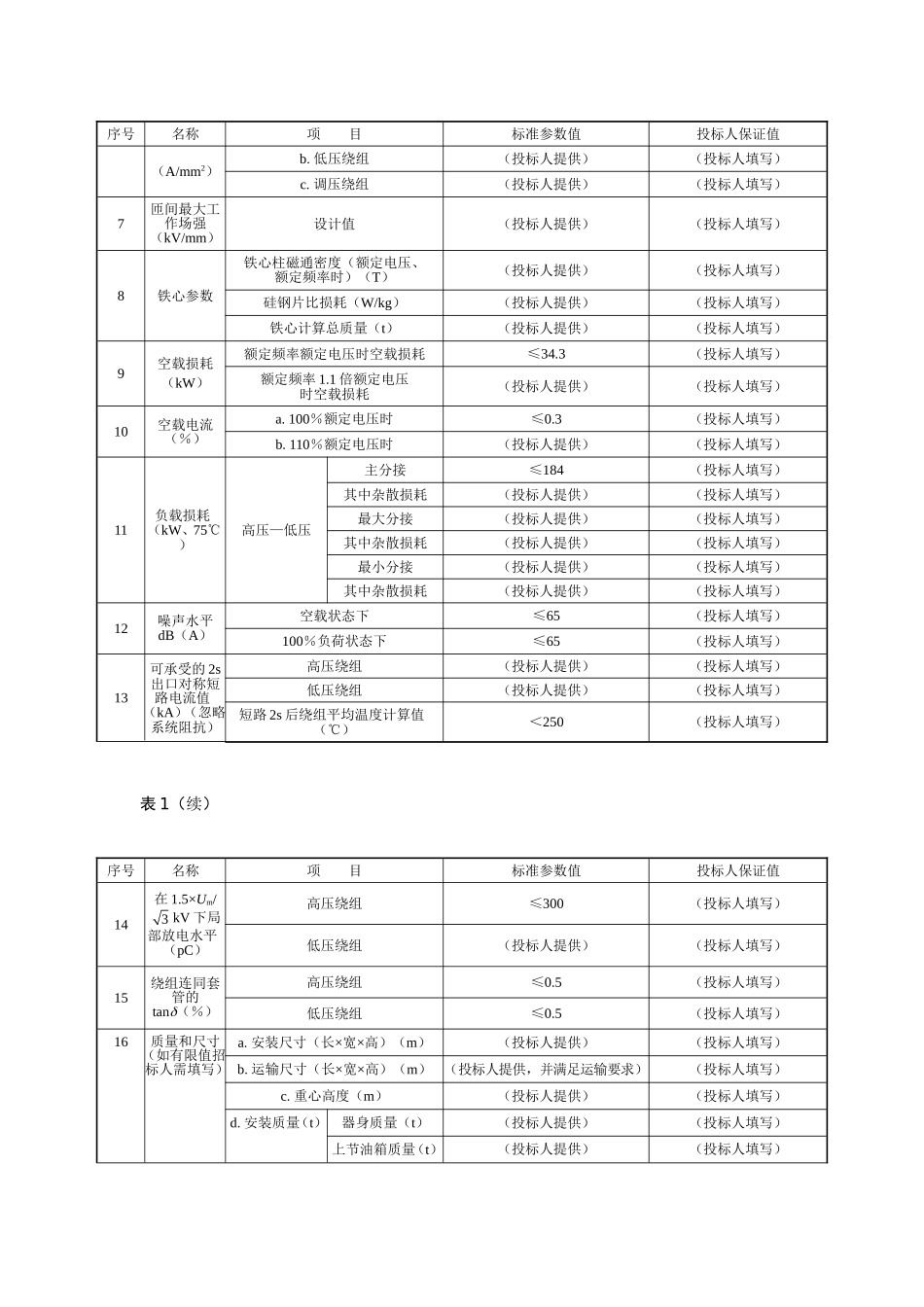

110kV升压站主变压器招标技术规范书专用技术规范1标准技术参数表投标人应认真逐项填写技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写表12。注1.打“*”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。2.空载和负载损耗单项超过要求值15％或总损耗超过10％，将被视为实质性不符合招标文件要求。表1技术参数和性能要求响应表序号名称项目标准参数值投标人保证值1额定值*变压器型式或型号SFZ11-50000/110（投标人填写）序号名称项目标准参数值投标人保证值a.额定电压（kV）高压绕组110（投标人填写）低压绕组38.5（投标人填写）b.额定频率（Hz）50（投标人填写）c.额定容量（MVA）高压绕组50（投标人填写）低压绕组50（投标人填写）d.相数3（投标人填写）e.调压方式有载（投标人填写）f.调压位置高压中性点（投标人填写）g.调压范围±8×1.25％（投标人填写）h.中性点接地方式直接接地或不直接接地（投标人填写）i.主分接的短路阻抗和允许偏差（全容量下）短路阻抗（％）允许偏差（％）短路阻抗（％）允许偏差（％）高压—低压10.53±5（投标人填写）（投标人填写）j.冷却方式风冷（投标人填写）k.联结组标号YNd11（投标人填写）2绝缘水平*a.雷电全波冲击电压（kV，峰值）高压线端480（投标人填写）低压线端75（投标人填写）中性点端子325（投标人填写）b.雷电截波冲击电压（kV，峰值）高压线端530（投标人填写）低压线端85（投标人填写）c.短时工频耐受电压（kV，方均根值）高压线端200（投标人填写）低压线端35（投标人填写）中性点端子140（投标人填写）3温升限值（K）顶层油55（投标人填写）绕组（平均）65（投标人填写）绕组（热点）78（投标人填写）油箱、铁心及金属结构件表面75（投标人填写）表1（续）序号名称项目标准参数值投标人保证值4极限分接下短路阻抗和允许偏差（全容量下）a.最大分接短路阻抗（％）允许偏差（％）短路阻抗（％）允许偏差（％）高压—低压投标人提供±10（投标人填写）（投标人填写）b.最小分接短路阻抗（％）允许偏差（％）短路阻抗（％）允许偏差（％）高压—低压投标人提供±10（投标人填写）（投标人填写）5绕组电阻（，75℃）a.高压绕组主分接（投标人提供）（投标人填写）最大分接（投标人提供）（投标人填写）最小分接（投标人提供）（投标人填写）b.低压绕组（投标人提供）（投标人填写）6电流密度a.高压绕组（投标人提供）（投标人填写）序号名称项目标准参数值投标人保证值（A/mm2）b.低压绕组（投标人提供）（投标人填写）c.调压绕组（投标人提供）（投标人填写）7匝间最大工作场强（kV/mm）设计值（投标人提供）（投标人填写）8铁心参数铁心柱磁通密度（额定电压、额定频率时）（T）（投标人提供）（投标人填写）硅钢片比损耗（W/kg）（投标人提供）（投标人填写）铁心计算总质量（t）（投标人提供）（投标人填写）9空载损耗（kW）额定频率额定电压时空载损耗≤34.3（投标人填写）额定频率1.1倍额定电压时空载损耗（投标人提供）（投标人填写）10空载电流（％）a.100％额定电压时≤0.3（投标人填写）b.110％额定电压时（投标人提供）（投标人填写）11负载损耗（kW、75℃）高压—低压主分接≤184（投标人填写）其中杂散损耗（投标人提供）（投标人填写）最大分接（投标人提供）（投标人填写）其中杂散损耗（投标人提供）（投标人填写）最小分接（投标人提供）（投标人填写）其中杂散损耗（投标人提供）（投标人填写）12噪声水平dB（A）空载状态下≤65（投标人填写）100％负荷状态下≤65（投标人填写）13可承受的2s出口对称短路电流值（kA）（忽略系统阻抗）高压绕组（投标人提供）（投标人填写）低压绕组（投标人提供）（投标人填写）短路2s后绕组平均温度计算值（℃）＜250（投标人填写）表1（续）序号名称项目标准参数值投标人保证值14在1.5×Um/3kV下局部放电水平（pC）高压绕组≤300（投标人填写）低压绕组（投标人提供）（投标人填写）15绕组连同套管的tan（％）高压绕组≤0.5（投标人填写）低压绕组≤0.5（投标人填写）16质量和尺寸（如有限...
