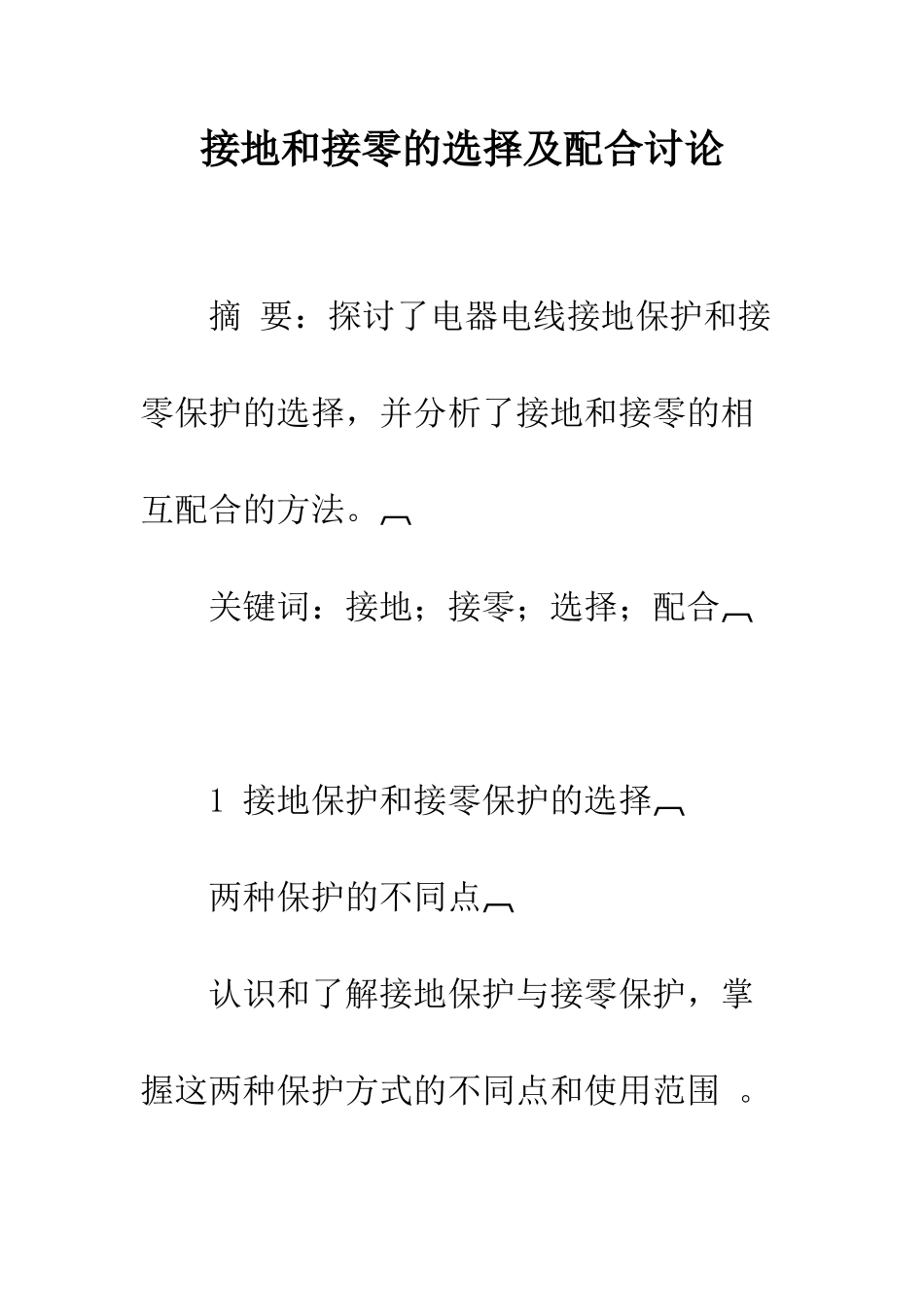

接地和接零的选择及配合讨论 摘 要：探讨了电器电线接地保护和接零保护的选择，并分析了接地和接零的相互配合的方法。 关键词：接地；接零；选择；配合 1 接地保护和接零保护的选择 两种保护的不同点 认识和了解接地保护与接零保护，掌握这两种保护方式的不同点和使用范围 。接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所实行的一项重要技术措施。这两种保护的不同点主要表现在三个方面：保护原理不同。接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。适用范围不同。根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。TT 系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN 系统主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。当前我国现行的低压公用配电网络，通常采纳的是 TT 或 TN-C 系统，实行单相、三相混合供电方式。即三相四线制380/220V 配电，同时向照明负载和动力负载供电。线路结构不同。接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。 正确选择接保护方式 根据客户所在的供电系统，正确选择接地保护和接零保护方式 电力客户究竟应该实行何种保护方式，首先必须取决于其所在的供电系统实行的是是何种配电系统。假如客户所在的公用配电网络是 TT 系统，客户应该统一实行接地保护；假如客户所在的公用配电网络是TN-C 系统，则应统一实行接零保护。 TT 系统和 TN-C 系统是两个具有各自独立特性的系统，虽然两个系统都可以为客户提供 220/380V 的单、三相混合电源，但它们之间不仅不能相互替代，同时在保护措施上的要求又是截然的不同。这是因为，同一配电系统里，假如两种保护方式同时存在的话，实行接地保护的设备一旦发生相线...
