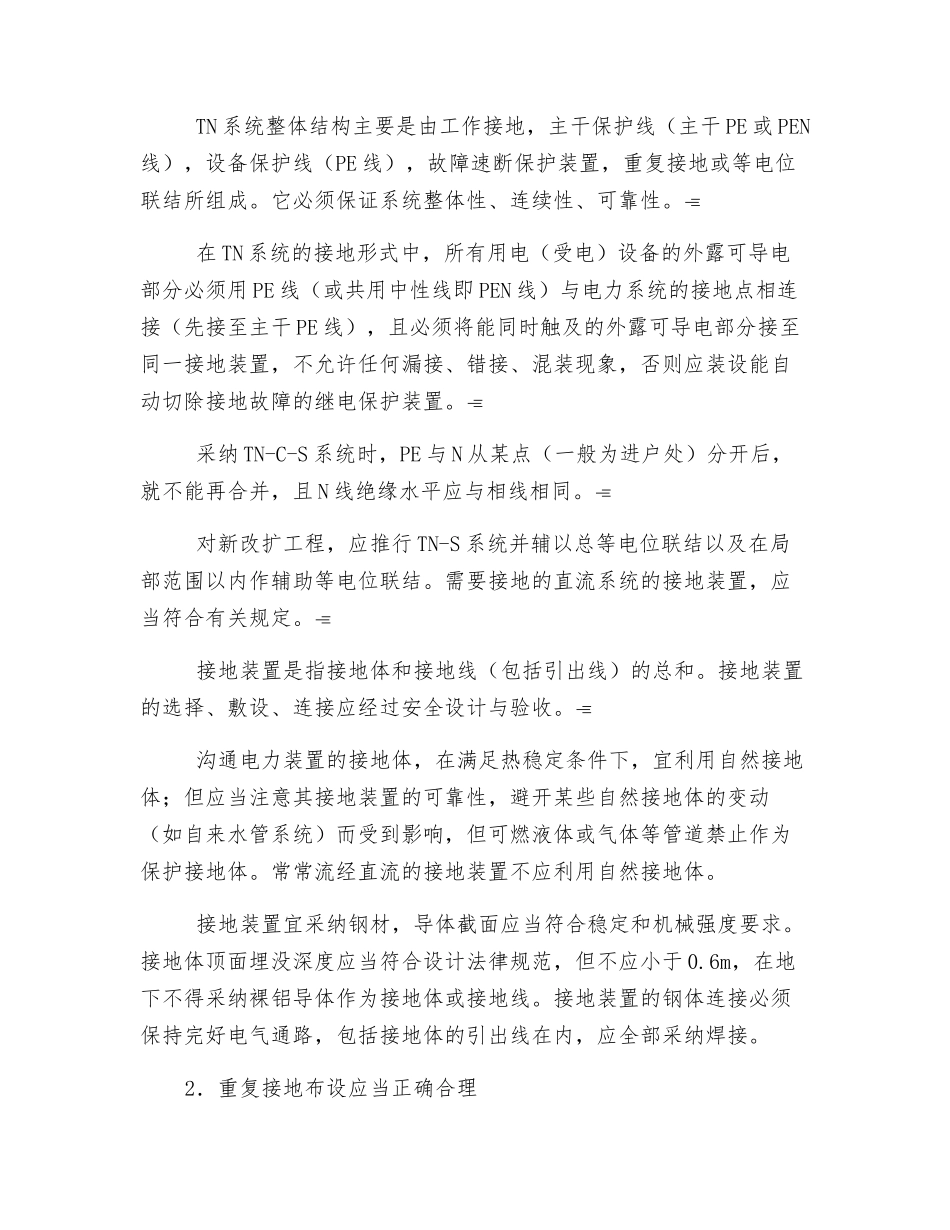

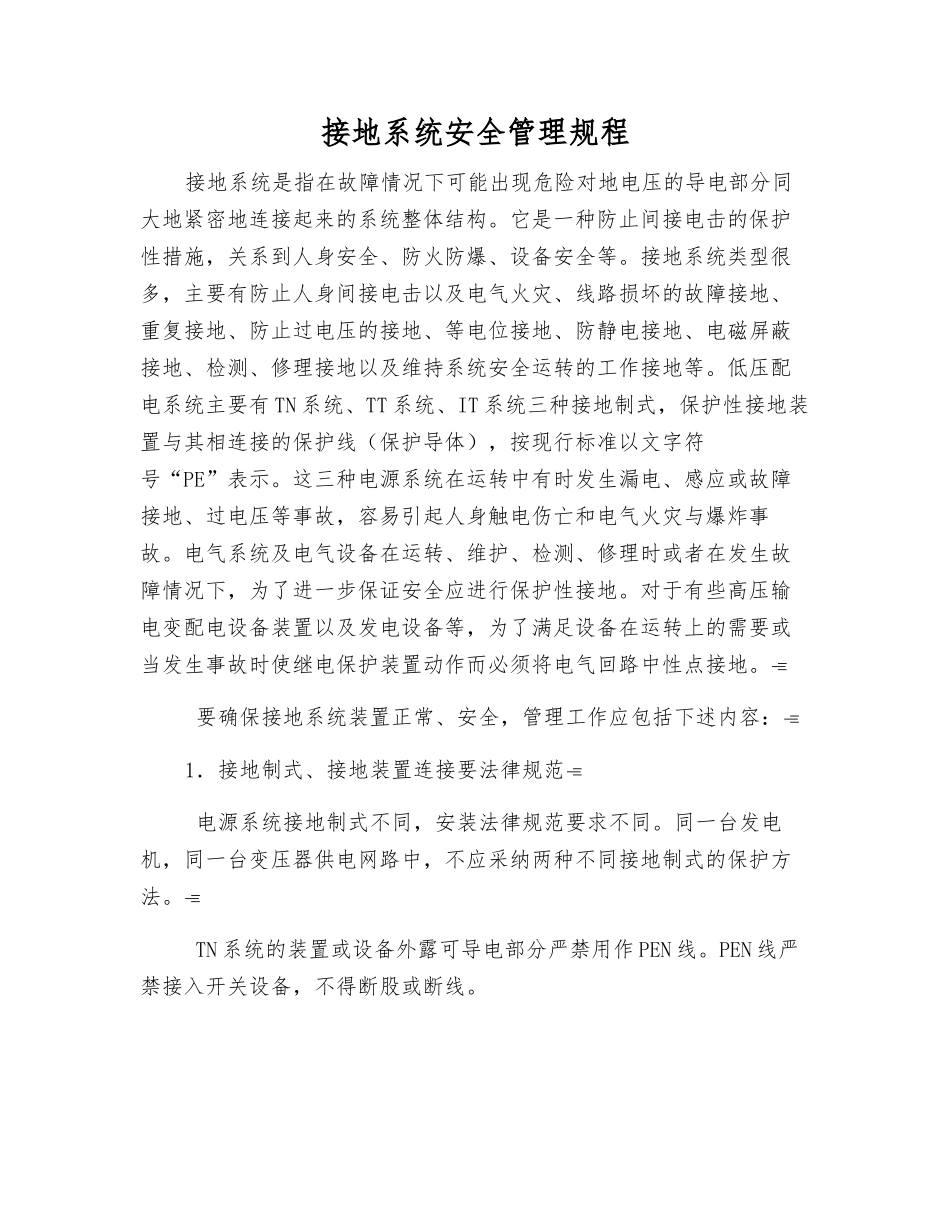

接地系统安全管理规程接地系统是指在故障情况下可能出现危险对地电压的导电部分同大地紧密地连接起来的系统整体结构。它是一种防止间接电击的保护性措施，关系到人身安全、防火防爆、设备安全等。接地系统类型很多，主要有防止人身间接电击以及电气火灾、线路损坏的故障接地、重复接地、防止过电压的接地、等电位接地、防静电接地、电磁屏蔽接地、检测、修理接地以及维持系统安全运转的工作接地等。低压配电系统主要有 TN 系统、TT 系统、IT 系统三种接地制式，保护性接地装置与其相连接的保护线（保护导体），按现行标准以文字符号“PE”表示。这三种电源系统在运转中有时发生漏电、感应或故障接地、过电压等事故，容易引起人身触电伤亡和电气火灾与爆炸事故。电气系统及电气设备在运转、维护、检测、修理时或者在发生故障情况下，为了进一步保证安全应进行保护性接地。对于有些高压输电变配电设备装置以及发电设备等，为了满足设备在运转上的需要或当发生事故时使继电保护装置动作而必须将电气回路中性点接地。 要确保接地系统装置正常、安全，管理工作应包括下述内容：1．接地制式、接地装置连接要法律规范 电源系统接地制式不同，安装法律规范要求不同。同一台发电机，同一台变压器供电网路中，不应采纳两种不同接地制式的保护方法。 TN 系统的装置或设备外露可导电部分严禁用作 PEN 线。PEN 线严禁接入开关设备，不得断股或断线。 TN 系统整体结构主要是由工作接地，主干保护线（主干 PE 或 PEN线），设备保护线（PE 线），故障速断保护装置，重复接地或等电位联结所组成。它必须保证系统整体性、连续性、可靠性。 在 TN 系统的接地形式中，所有用电（受电）设备的外露可导电部分必须用 PE 线（或共用中性线即 PEN 线）与电力系统的接地点相连接（先接至主干 PE 线），且必须将能同时触及的外露可导电部分接至同一接地装置，不允许任何漏接、错接、混装现象，否则应装设能自动切除接地故障的继电保护装置。 采纳 TN-C-S 系统时，PE 与 N 从某点（一般为进户处）分开后，就不能再合并，且 N 线绝缘水平应与相线相同。 对新改扩工程，应推行 TN-S 系统并辅以总等电位联结以及在局部范围以内作辅助等电位联结。需要接地的直流系统的接地装置，应当符合有关规定。 接地装置是指接地体和接地线（包括引出线）的总和。接地装置的选择、敷设、连接应经过安全设计与验收。 沟通电力装置的接...
