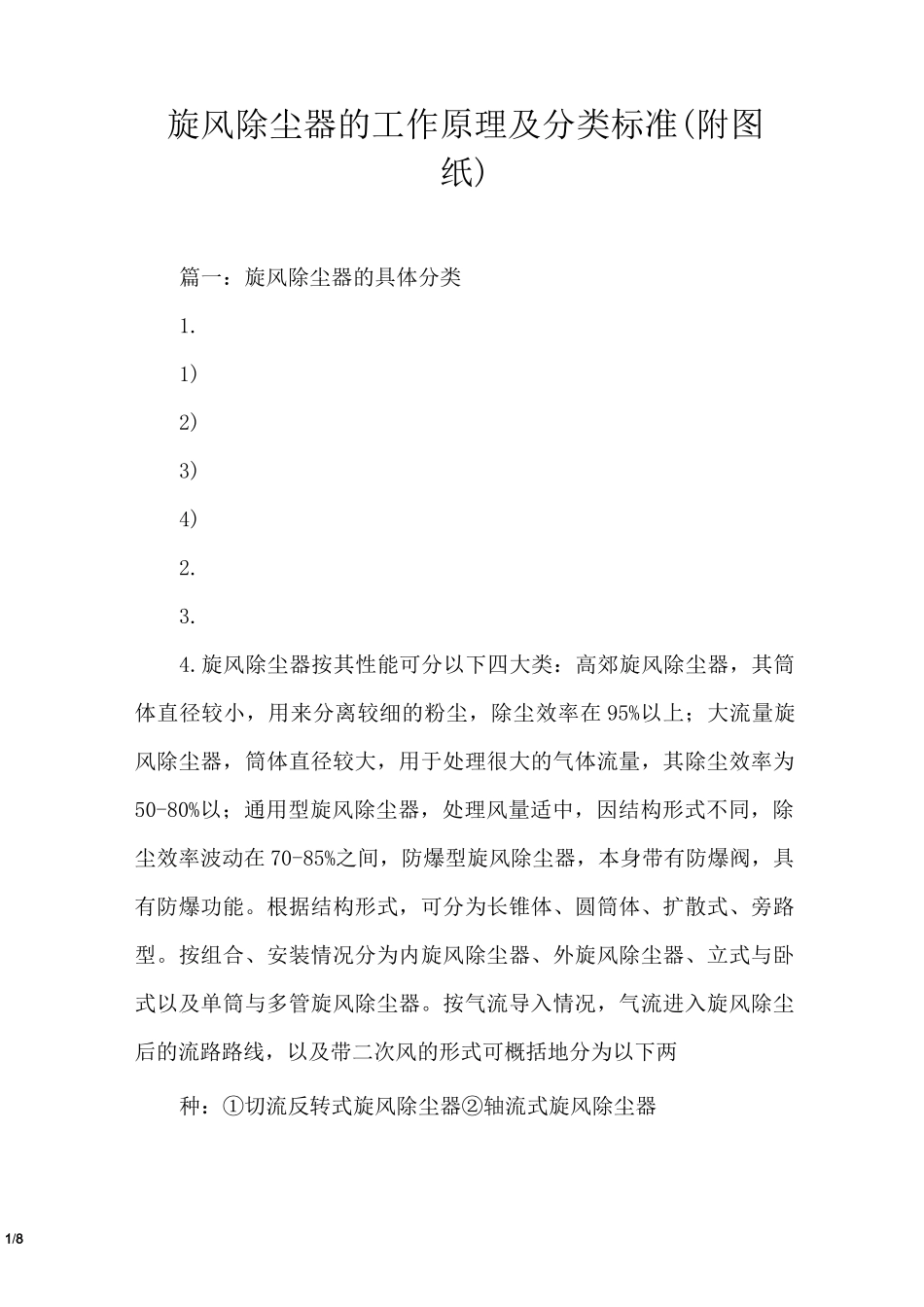

1/8旋风除尘器的工作原理及分类标准(附图纸)篇一：旋风除尘器的具体分类1.1)2)3)4)2.3.4.旋风除尘器按其性能可分以下四大类：高郊旋风除尘器，其筒体直径较小，用来分离较细的粉尘，除尘效率在 95%以上；大流量旋风除尘器，筒体直径较大，用于处理很大的气体流量，其除尘效率为50-80%以；通用型旋风除尘器，处理风量适中，因结构形式不同，除尘效率波动在 70-85%之间，防爆型旋风除尘器，本身带有防爆阀，具有防爆功能。根据结构形式，可分为长锥体、圆筒体、扩散式、旁路型。按组合、安装情况分为内旋风除尘器、外旋风除尘器、立式与卧式以及单筒与多管旋风除尘器。按气流导入情况，气流进入旋风除尘后的流路路线，以及带二次风的形式可概括地分为以下两种：①切流反转式旋风除尘器②轴流式旋风除尘器2/8篇二：旋风除尘器的分类及其选择旋风除尘器的分类及其选择中国环保网整理（一）工作原理旋风除尘器的结构，当含尘气流以 12~25m/s 速度由进气管进入旋风除尘器时，气流将由直线运动变为圆周运动。旋转气流的绝大部分沿器壁自圆筒体呈螺旋形向下，朝锥体流动。通常称此为外旋气流。含尘气体在旋转过程中产生离心力，将重度大于气体的尘粒甩向器壁。尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和向下的重力沿壁面下落，进入排气管。旋转下降的外旋气流在到达锥体时，因圆锥形的收缩而向除尘器中心靠拢。根据“旋转矩”不变原理，其切向速度不断提高。当气流到达锥体下端某一位置时，即以同样的旋转方向从旋风除尘器中部，由下反转而上，继续作螺旋形流动，即内旋气流。最后净化气经排气管排出器外。一部分未被捕集的尘粒也由此逃失。自进气管流入的另一小部分气体，则向旋风除尘器顶盖流动，然后沿排气管外侧向下流动。当到达排气管下端时，即反转向上随上升的中心气流一同从排气管排出。分散在这一部分上旋气流中的尘粒也随同被带走。（二）旋风除尘器的气体流动旋风除尘器内气流的运动实际是非常复杂的。即切向、径向和轴向速度，以及全压和静压分布提出了一种比较有代表性的理论。也有3/8许多研究者，把三维速度对旋风除尘器的捕集、分离等性能所起的作用，分别加以研究。（三）旋风式除尘器分类旋风除尘器的种类繁多，分类也各有不同。按其性能分为：（1）高效旋风除尘器。其筒体直径较小，用来分离较细的粉尘，除尘效率在 95%以上。（2）高流量旋风除尘器。筒体直径较大，用于处理很大的气体流量，其除尘效率为 50~80%。（3...
