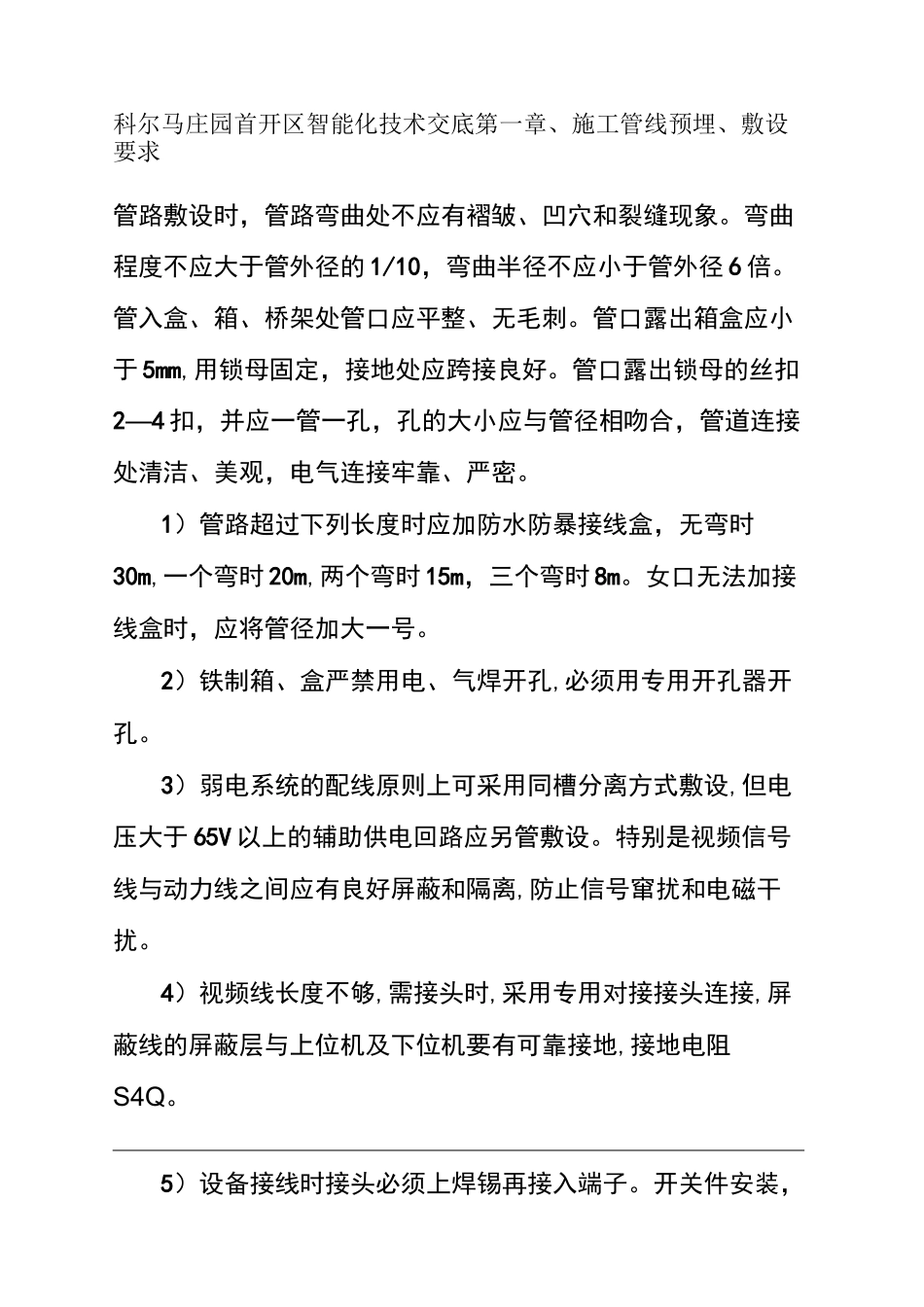

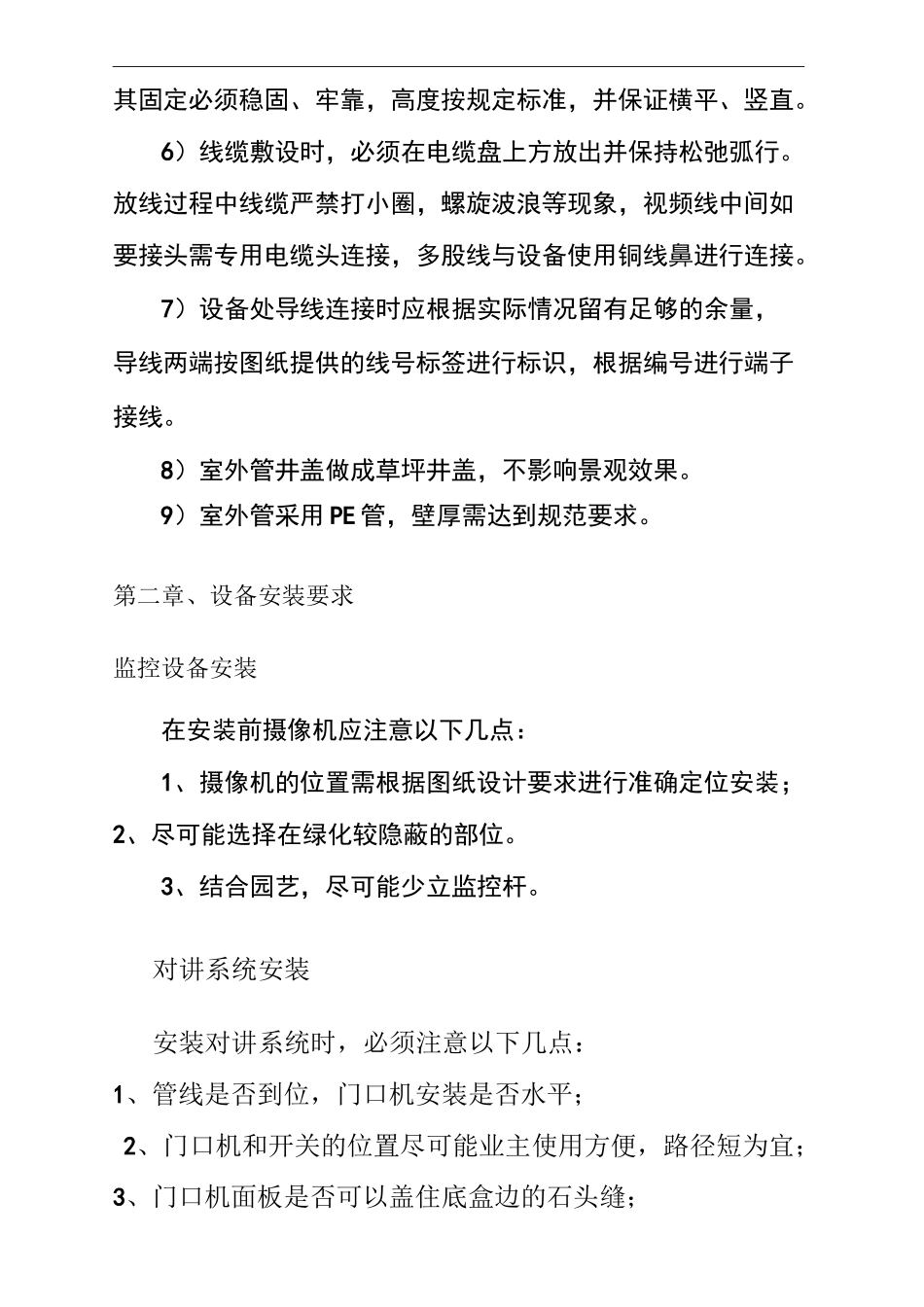

智能化工程技术交底Documentnumber:WTWYT-WYWY-BTGTT-YTTYU-2018••"•••■科尔马庄园首开区智能化技术交底第一章、施工管线预埋、敷设要求管路敷设时，管路弯曲处不应有褶皱、凹穴和裂缝现象。弯曲程度不应大于管外径的 1/10，弯曲半径不应小于管外径 6 倍。管入盒、箱、桥架处管口应平整、无毛刺。管口露出箱盒应小于 5mm,用锁母固定，接地处应跨接良好。管口露出锁母的丝扣2—4 扣，并应一管一孔，孔的大小应与管径相吻合，管道连接处清洁、美观，电气连接牢靠、严密。1）管路超过下列长度时应加防水防暴接线盒，无弯时30m,一个弯时 20m,两个弯时 15m，三个弯时 8m。女口无法加接线盒时，应将管径加大一号。2）铁制箱、盒严禁用电、气焊开孔,必须用专用开孔器开孔。3）弱电系统的配线原则上可采用同槽分离方式敷设,但电压大于 65V 以上的辅助供电回路应另管敷设。特别是视频信号线与动力线之间应有良好屏蔽和隔离,防止信号窜扰和电磁干扰。4）视频线长度不够,需接头时,采用专用对接接头连接,屏蔽线的屏蔽层与上位机及下位机要有可靠接地,接地电阻S4Q。5）设备接线时接头必须上焊锡再接入端子。开关件安装，其固定必须稳固、牢靠，高度按规定标准，并保证横平、竖直。6）线缆敷设时，必须在电缆盘上方放出并保持松弛弧行。放线过程中线缆严禁打小圈，螺旋波浪等现象，视频线中间如要接头需专用电缆头连接，多股线与设备使用铜线鼻进行连接。7）设备处导线连接时应根据实际情况留有足够的余量，导线两端按图纸提供的线号标签进行标识，根据编号进行端子接线。8）室外管井盖做成草坪井盖，不影响景观效果。9）室外管采用 PE 管，壁厚需达到规范要求。第二章、设备安装要求监控设备安装在安装前摄像机应注意以下几点：1、摄像机的位置需根据图纸设计要求进行准确定位安装；2、尽可能选择在绿化较隐蔽的部位。3、结合园艺，尽可能少立监控杆。对讲系统安装安装对讲系统时，必须注意以下几点：1、管线是否到位，门口机安装是否水平；2、门口机和开关的位置尽可能业主使用方便，路径短为宜；3、门口机面板是否可以盖住底盒边的石头缝；4、户内对讲分机底座安装前需住户内墙壁粉刷完成后才可安装；5、弱电井对讲箱安装结合数字电视、电信箱体统一考虑安装高度，确保所有箱体门可打开；6、一层对讲箱配 220V 强电电源接自园林景观电源箱内取电。门禁安装读卡器、电磁锁、均各暗敷一根 PVC20 管至管理中心门禁控制器，读卡器至门禁控制...
