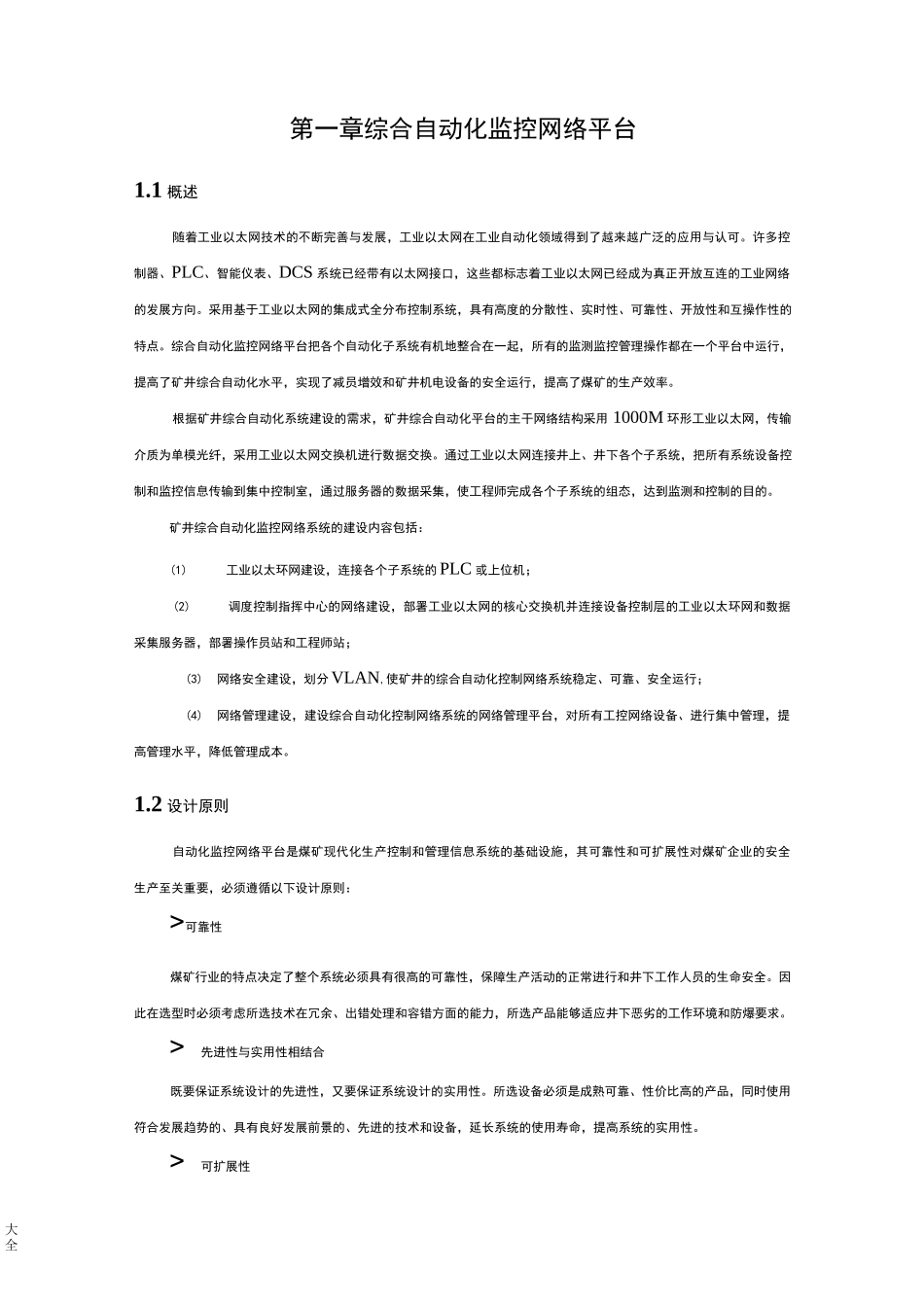

大全第一章综合自动化监控网络平台1
1 概述随着工业以太网技术的不断完善与发展，工业以太网在工业自动化领域得到了越来越广泛的应用与认可
许多控制器、PLC、智能仪表、DCS 系统已经带有以太网接口，这些都标志着工业以太网已经成为真正开放互连的工业网络的发展方向
采用基于工业以太网的集成式全分布控制系统，具有高度的分散性、实时性、可靠性、开放性和互操作性的特点
综合自动化监控网络平台把各个自动化子系统有机地整合在一起，所有的监测监控管理操作都在一个平台中运行，提高了矿井综合自动化水平，实现了减员增效和矿井机电设备的安全运行，提高了煤矿的生产效率
根据矿井综合自动化系统建设的需求，矿井综合自动化平台的主干网络结构采用 1000M 环形工业以太网，传输介质为单模光纤，采用工业以太网交换机进行数据交换
通过工业以太网连接井上、井下各个子系统，把所有系统设备控制和监控信息传输到集中控制室，通过服务器的数据采集，使工程师完成各个子系统的组态，达到监测和控制的目的
矿井综合自动化监控网络系统的建设内容包括：(1)工业以太环网建设，连接各个子系统的PLC 或上位机；(2)调度控制指挥中心的网络建设，部署工业以太网的核心交换机并连接设备控制层的工业以太环网和数据采集服务器，部署操作员站和工程师站；(3)网络安全建设，划分VLAN,使矿井的综合自动化控制网络系统稳定、可靠、安全运行；(4)网络管理建设，建设综合自动化控制网络系统的网络管理平台，对所有工控网络设备、进行集中管理，提高管理水平，降低管理成本
2 设计原则自动化监控网络平台是煤矿现代化生产控制和管理信息系统的基础设施，其可靠性和可扩展性对煤矿企业的安全生产至关重要，必须遵循以下设计原则：>可靠性煤矿行业的特点决定了整个系统必须具有很高的可靠性，保障生产活动的正常进行和井下工作人员的生命安全
因此在选型时必须考虑所选技术在冗余、出
