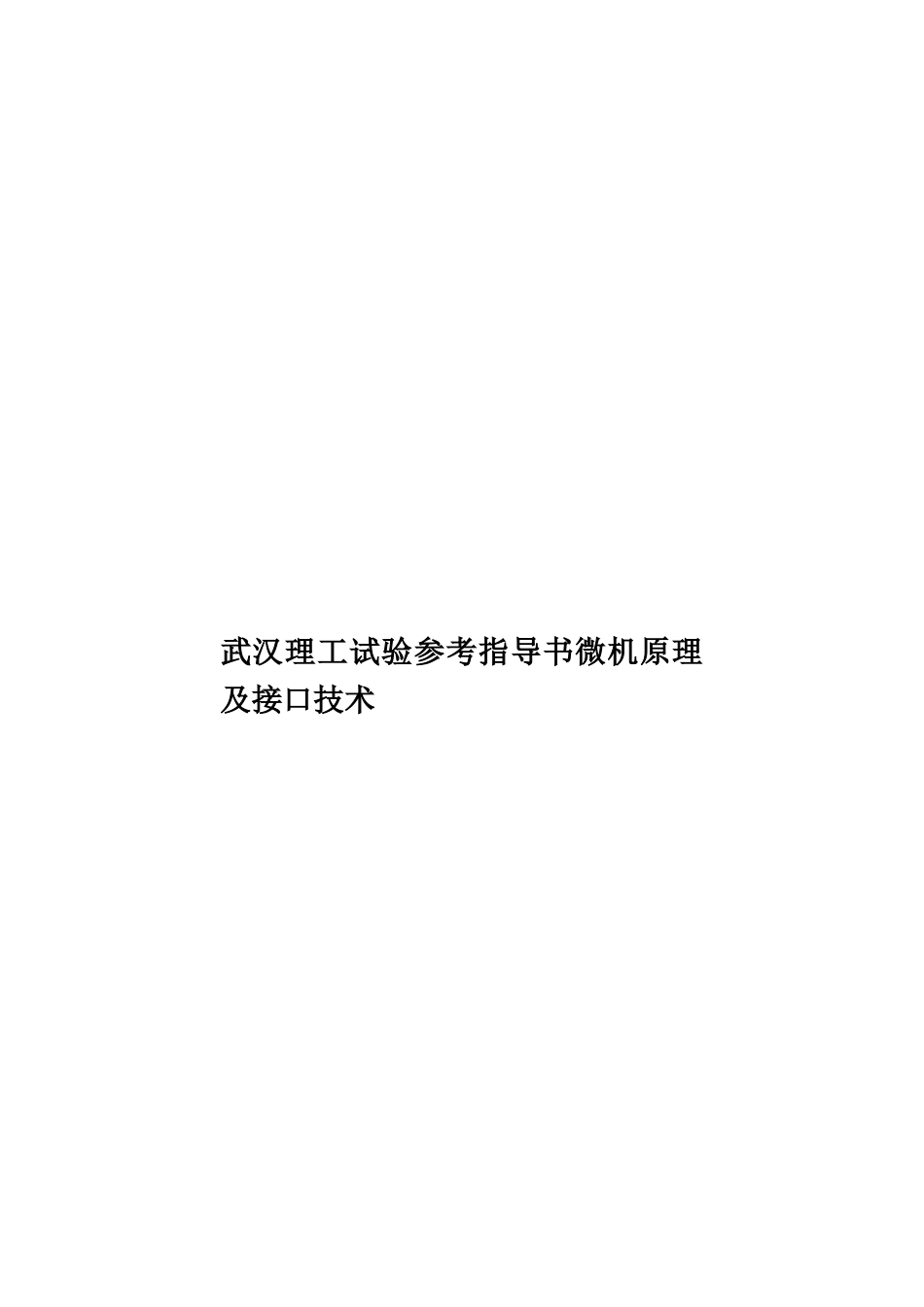

武汉理工试验参考指导书微机原理及接口技术样本

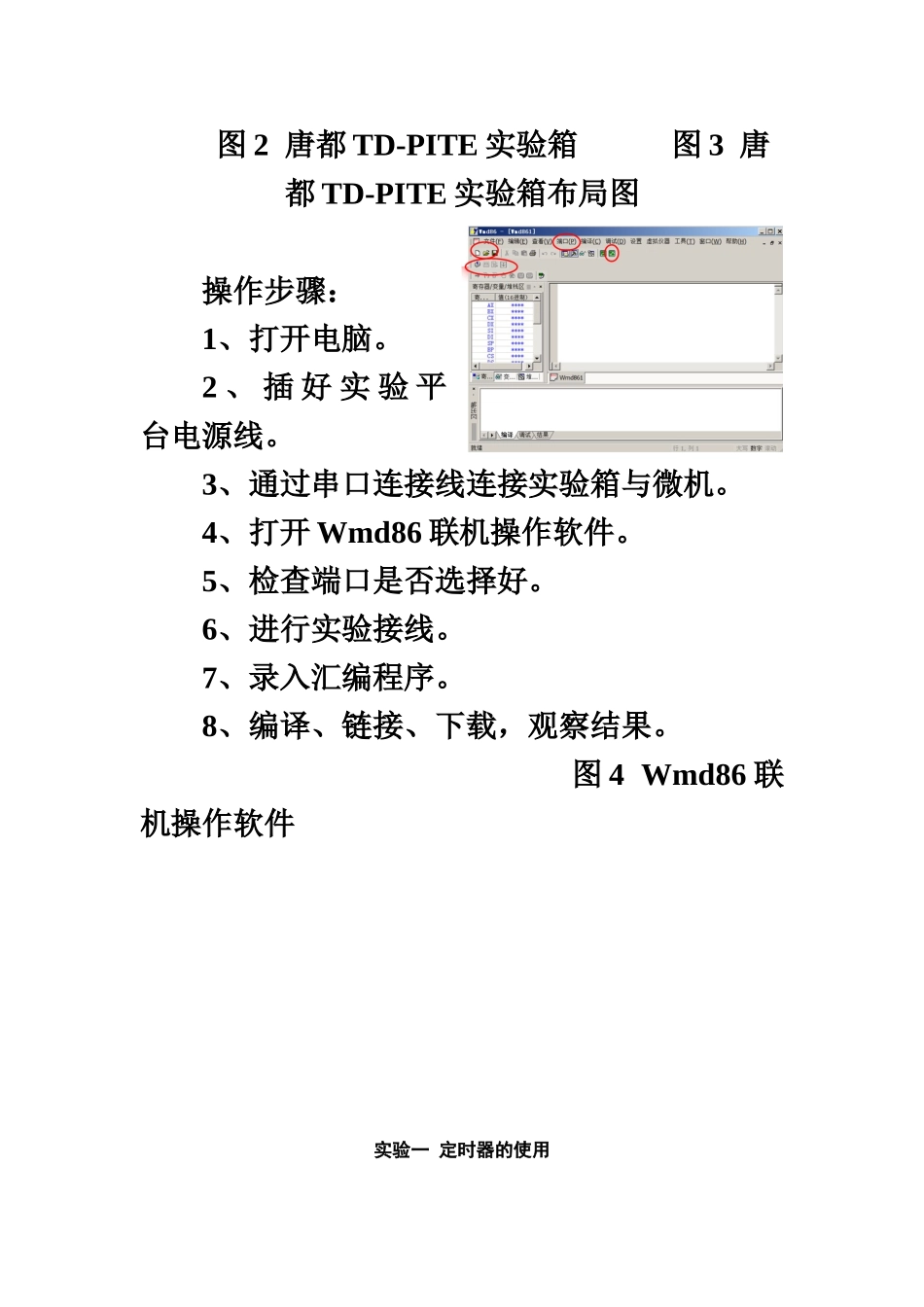

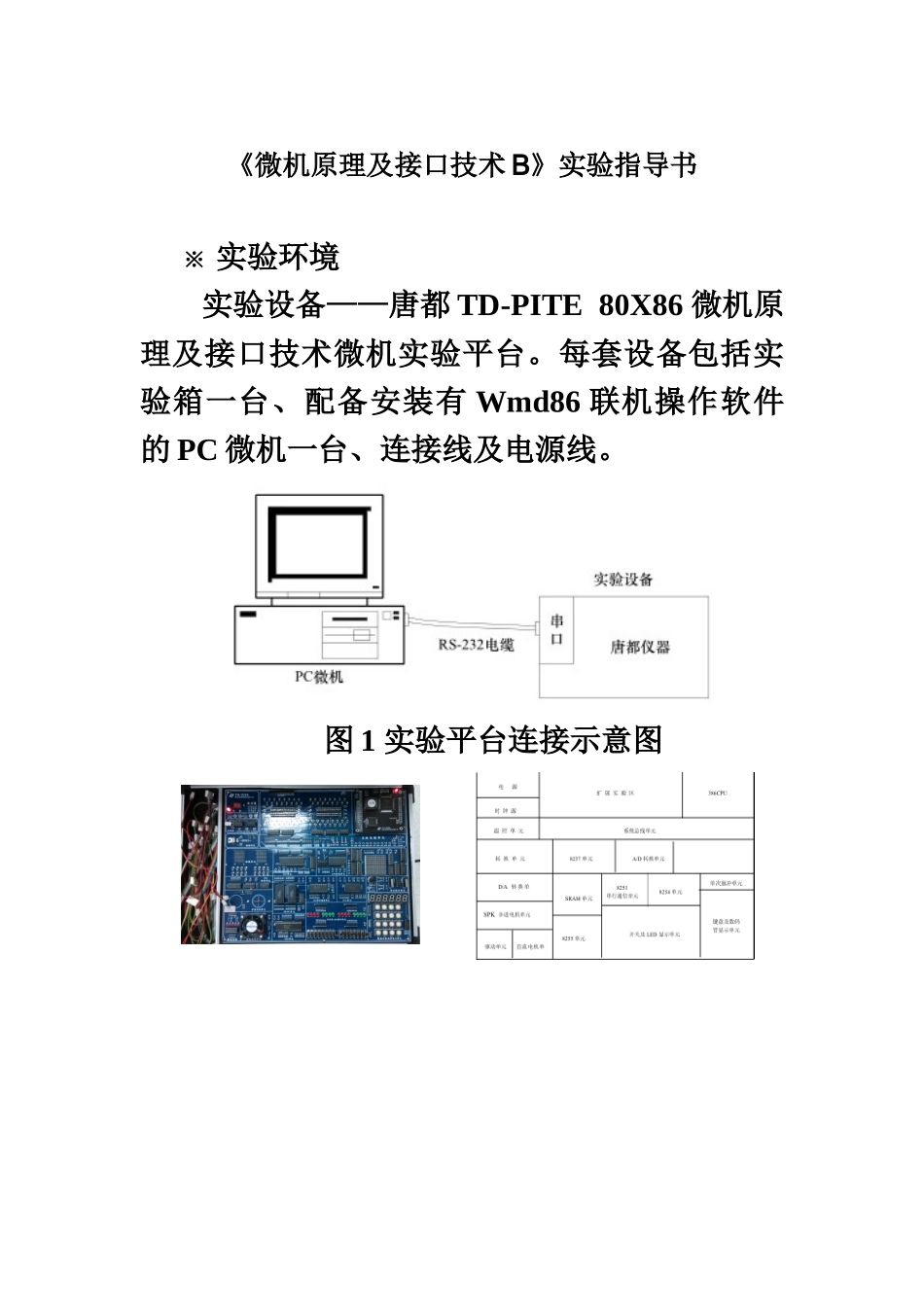

武汉理工试验参考指导书微机原理及接口技术《微机原理及接口技术 B》实验指导书※ 实验环境实验设备——唐都 TD-PITE 80X86 微机原理及接口技术微机实验平台。每套设备包括实验箱一台、配备安装有 Wmd86 联机操作软件的 PC 微机一台、连接线及电源线。图 1 实验平台连接示意图图 2 唐都 TD-PITE 实验箱 图 3 唐都 TD-PITE 实验箱布局图操作步骤：1、打开电脑。2 、 插 好 实 验 平台电源线。3、通过串口连接线连接实验箱与微机。4、打开 Wmd86 联机操作软件。5、检查端口是否选择好。6、进行实验接线。7、录入汇编程序。8、编译、链接、下载，观察结果。 图 4 Wmd86 联机操作软件实验一 定时器的使用1.实验目的和意义 熟悉接口试验箱的使用环境。 体会接口电路通过外部总线与处理器连接原理。 掌握可编程芯片 8253 的编程方法。2.实验设备PC 机一台，TD-PITE 实验装置一套。3.实验内容1、编写程序，将 8254 的计数器 0 和计数器 1 都设为方式 3，用信号源 1MHz 作为 CLK0 时钟，OUT0 为波形输出 1ms 方波，再通过 CLK1 输入，OUT1 输出 1s 方波。 2、编写程序，将 8254 的计数器 0 设为方式 3，计数值为十进制数 4，用单次脉冲 KK1＋作为 CLK0 时钟，OUT0 连接 MIR7，每当 KK1＋按动 5 次后产生中断请求，在 Wmd86程序运行结果栏上显示字符 M 。改变计数值，验证 8254 的计数功能。 4.背景知识（1）8254 的功能8253 具有三个独立的 16 位计数器（0#~2#通道）；每个通道有 6 种工作方式；可以进行二进制或十进制计数，计数方式为减 1 计数。（）（2）8254 的内部结构和外部引脚 8254内部结构 8254 外部引脚（3）8254 的工作方式 方式 0：计数到 0 结束输出正跃变信号方式。 方式 1：硬件可重触发单稳方式。 方式 2：频率发生器方式。  方式 3：方波发生器。 方式 4：软件触发选通方式。  方式 5：硬件触发选通方式。（4）初始化编程的原则:先写入控制字、再设置计数初值。 方式命令的作用：对 8253 进行初始化，锁存当前计数值。（5）设置计数初始值是写全字节，还是只写低字节或高字节。 定时器初始值的确定：计数初值 n（时间常数）与定时时间 t 及输入时钟脉冲周期 TCLK之间的关系是： n = t / TCLK计数初值 n（时间常数）与输入脉冲频率 fCLK及输出波形频率 fOUT之间的关系是： n...
