氨水冷却器内漏的判断及预防

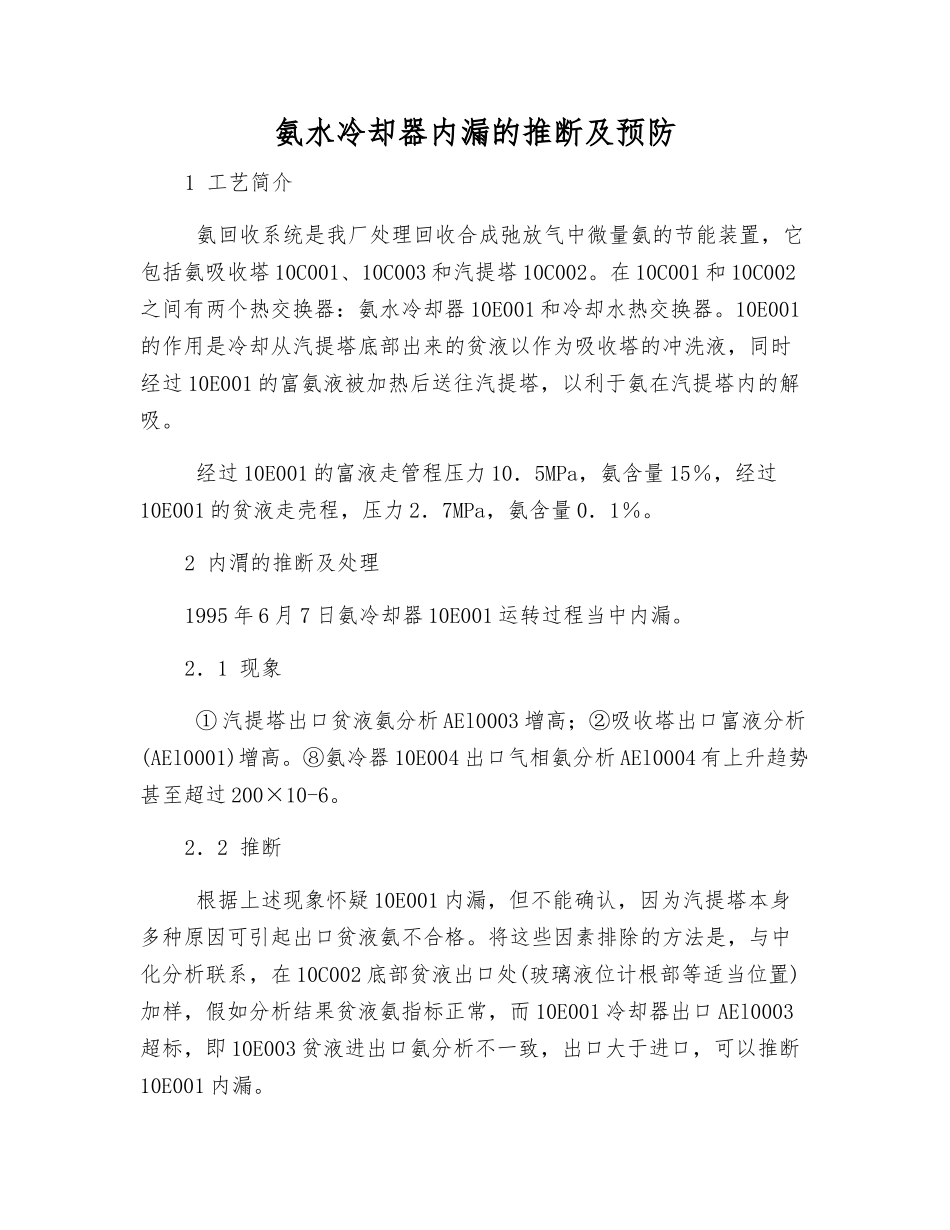

氨水冷却器内漏的判断及预防_第1页
1/2
氨水冷却器内漏的判断及预防_第2页
2/2
氨水冷却器内漏的推断及预防1 工艺简介 氨回收系统是我厂处理回收合成弛放气中微量氨的节能装置,它包括氨吸收塔 10C001、10C003 和汽提塔 10C002。在 10C001 和 10C002之间有两个热交换器:氨水冷却器 10E001 和冷却水热交换器。10E001的作用是冷却从汽提塔底部出来的贫液以作为吸收塔的冲洗液,同时经过 10E001 的富氨液被加热后送往汽提塔,以利于氨在汽提塔内的解吸。 经过 10E001 的富液走管程压力 10.5MPa,氨含量 15%,经过10E001 的贫液走壳程,压力 2.7MPa,氨含量 0.1%。2 内渭的推断及处理1995 年 6 月 7 日氨冷却器 10E001 运转过程当中内漏。2.1 现象 ① 汽提塔出口贫液氨分析 AEl0003 增高;②吸收塔出口富液分析(AEl0001)增高。⑧氨冷器 10E004 出口气相氨分析 AEl0004 有上升趋势甚至超过 200×10-6。2.2 推断 根据上述现象怀疑 10E001 内漏,但不能确认,因为汽提塔本身多种原因可引起出口贫液氨不合格。将这些因素排除的方法是,与中化分析联系,在 10C002 底部贫液出口处(玻璃液位计根部等适当位置)加样,假如分析结果贫液氨指标正常,而 10E001 冷却器出口 AEl0003超标,即 10E003 贫液进出口氨分析不一致,出口大于进口,可以推断10E001 内漏。2,3 处理方法 为了进一步保证后续节能装置氢回收的安全运转,严格控制高压吸收塔出口气 AEl0004<200×10-6 是非常必要的。因此当推断 10E001内漏后,假如内漏量很小,即富液进入壳侧贫液量很小,即使 AEl0003超标严重,但 AEl0004 仍然能控制在 200×10-6 以下,这时 10 单元保持运转对工厂的经济效益也是必要的,但必须增加 AEl0004 分析次数。假如发现 AEl0004 分析超标且有上升趋势,立即果断切除 11 单元(氢回收)、10 单元(氨回收),10 单元停下后,把其中溶液排放洁净,再进行置换,置换合格之后 10E001 查漏修复。3 建议与防范10E001 内漏位置发生在管板与管子焊接处,出现裂纹,因此,排除设备本身缺陷,高水平的补焊技术尤为重要。另外操作人员应当严格根据操作程序开、停车,平稳操作,充、降压速度缓慢进行,从而把事故减少至最低限度。
