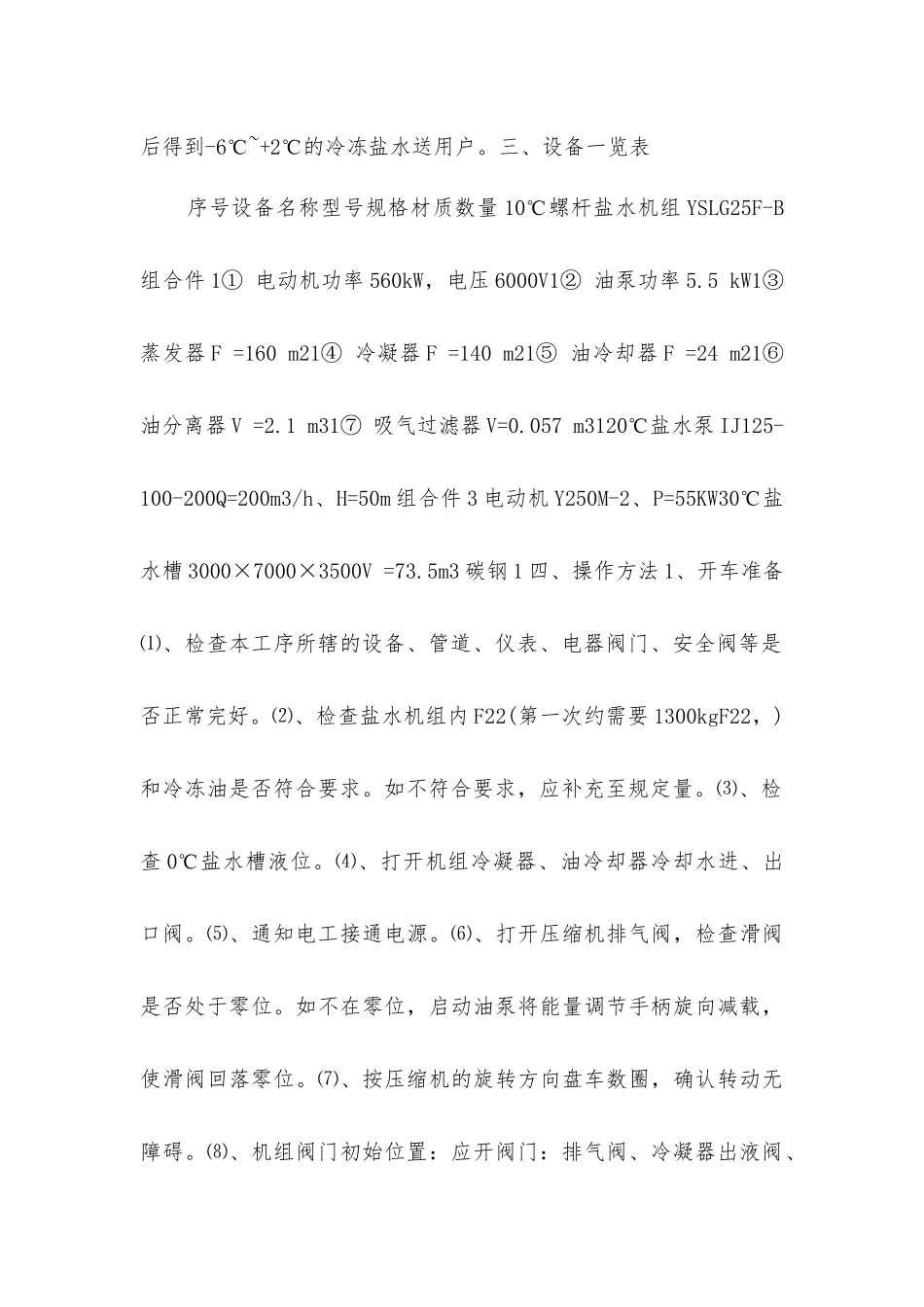

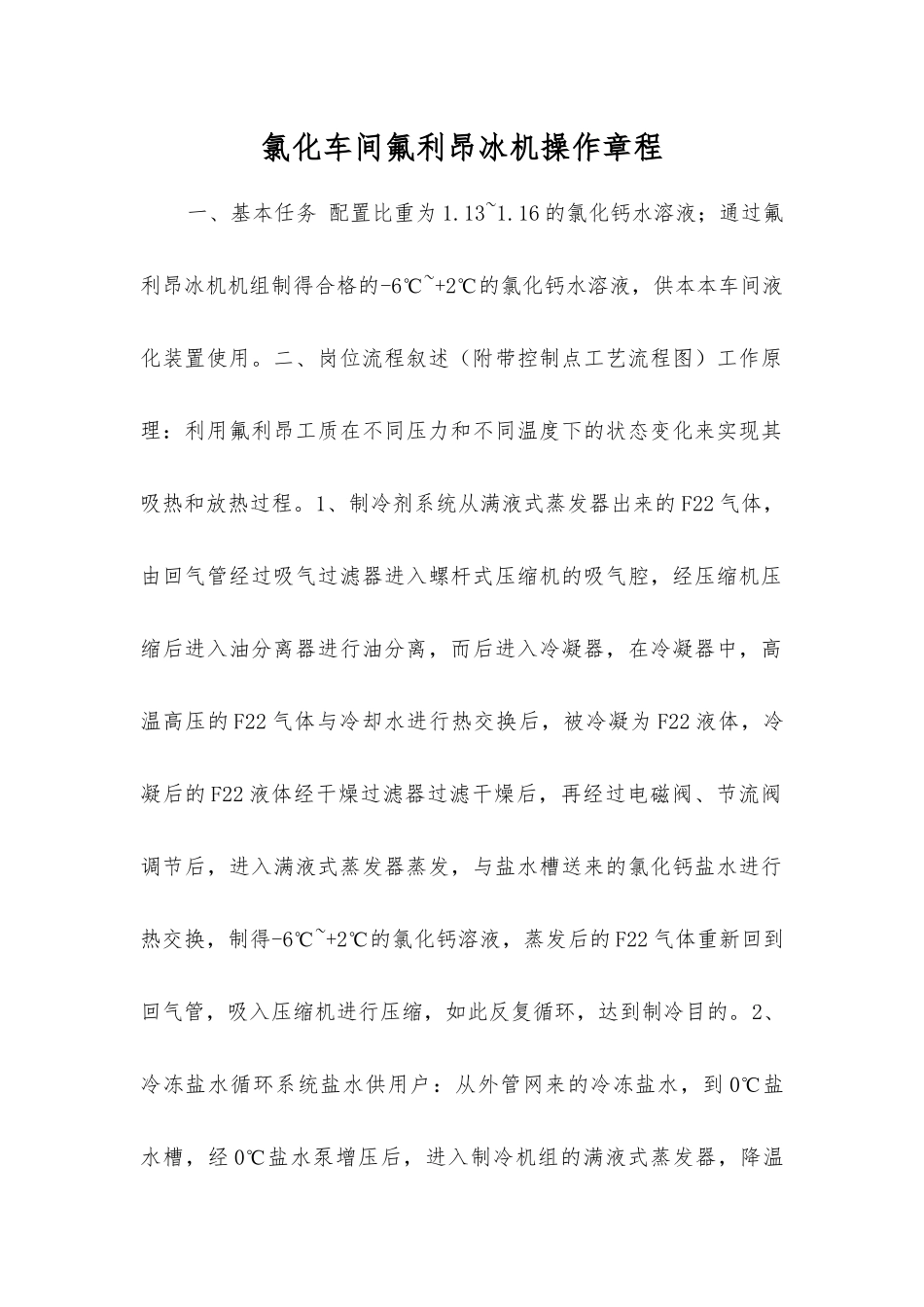

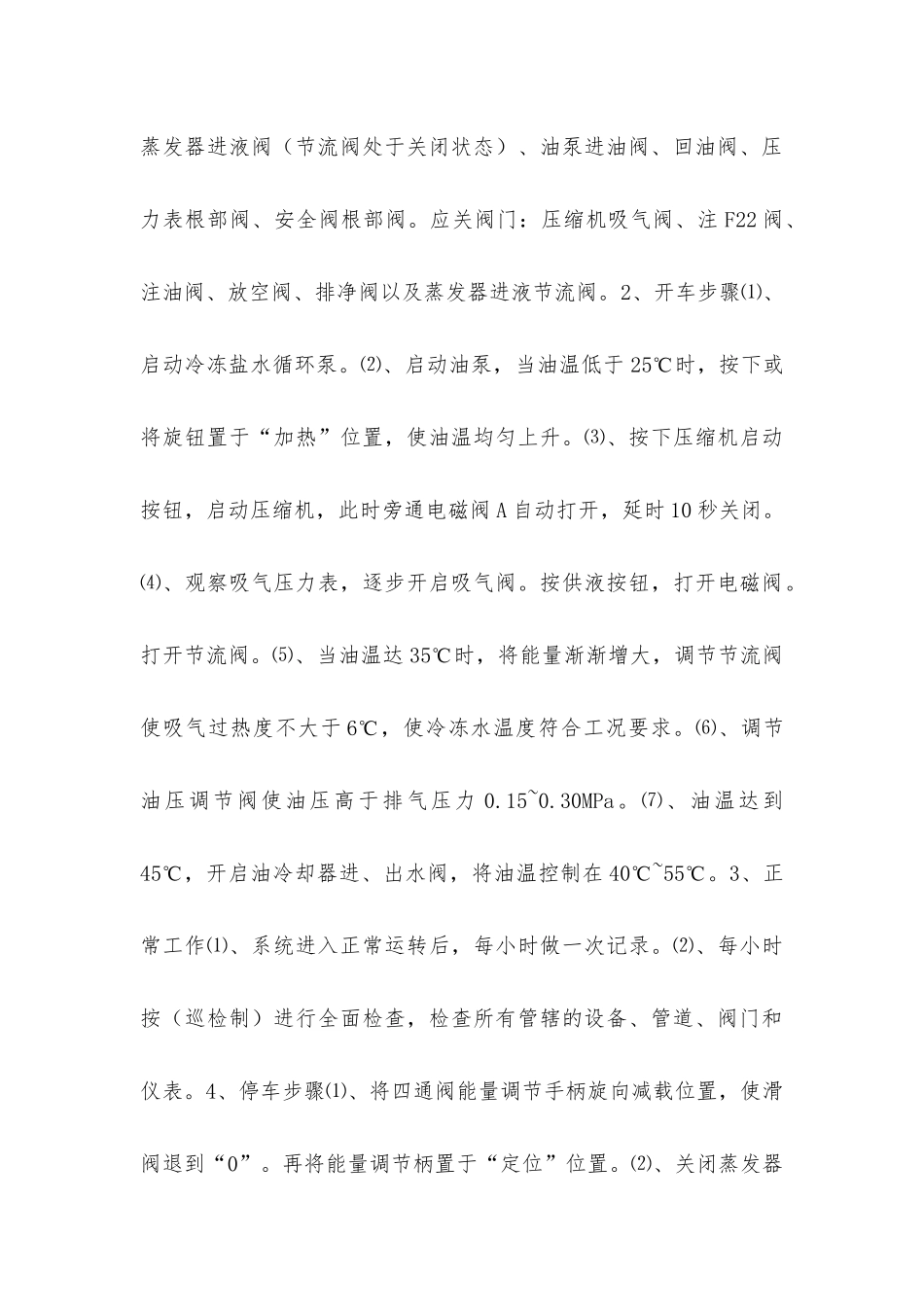

氯化车间氟利昂冰机操作章程一、基本任务 配置比重为 1.13~1.16 的氯化钙水溶液；通过氟利昂冰机机组制得合格的-6℃~+2℃的氯化钙水溶液，供本本车间液化装置使用。二、岗位流程叙述（附带控制点工艺流程图）工作原理：利用氟利昂工质在不同压力和不同温度下的状态变化来实现其吸热和放热过程。1、制冷剂系统从满液式蒸发器出来的 F22 气体，由回气管经过吸气过滤器进入螺杆式压缩机的吸气腔，经压缩机压缩后进入油分离器进行油分离，而后进入冷凝器，在冷凝器中，高温高压的 F22 气体与冷却水进行热交换后，被冷凝为 F22 液体，冷凝后的 F22 液体经干燥过滤器过滤干燥后，再经过电磁阀、节流阀调节后，进入满液式蒸发器蒸发，与盐水槽送来的氯化钙盐水进行热交换，制得-6℃~+2℃的氯化钙溶液，蒸发后的 F22 气体重新回到回气管，吸入压缩机进行压缩，如此反复循环，达到制冷目的。2、冷冻盐水循环系统盐水供用户：从外管网来的冷冻盐水，到 0℃盐水槽，经 0℃盐水泵增压后，进入制冷机组的满液式蒸发器，降温后得到-6℃~+2℃的冷冻盐水送用户。三、设备一览表序号设备名称型号规格材质数量 10℃螺杆盐水机组 YSLG25F-B组合件 1① 电动机功率 560kW，电压 6000V1② 油泵功率 5.5 kW1③ 蒸发器 F =160 m21④ 冷凝器 F =140 m21⑤ 油冷却器 F =24 m21⑥ 油分离器 V =2.1 m31⑦ 吸气过滤器 V=0.057 m3120℃盐水泵 IJ125-100-200Q=200m3/h、H=50m 组合件 3 电动机 Y250M-2、P=55KW30℃盐水槽 3000×7000×3500V =73.5m3 碳钢 1 四、操作方法 1、开车准备⑴、检查本工序所辖的设备、管道、仪表、电器阀门、安全阀等是否正常完好。⑵、检查盐水机组内 F22(第一次约需要 1300kgF22，)和冷冻油是否符合要求。如不符合要求，应补充至规定量。⑶、检查 0℃盐水槽液位。⑷、打开机组冷凝器、油冷却器冷却水进、出口阀。⑸、通知电工接通电源。⑹、打开压缩机排气阀，检查滑阀是否处于零位。如不在零位，启动油泵将能量调节手柄旋向减载，使滑阀回落零位。⑺、按压缩机的旋转方向盘车数圈，确认转动无障碍。⑻、机组阀门初始位置：应开阀门：排气阀、冷凝器出液阀、蒸发器进液阀（节流阀处于关闭状态）、油泵进油阀、回油阀、压力表根部阀、安全阀根部阀。应关阀门：压缩机吸气阀、注 F22 阀、注油阀、放空阀、排净阀以及蒸发器进液节流阀。2、开车步骤⑴、启动冷冻盐水循环泵。⑵、启动油泵，当油...
