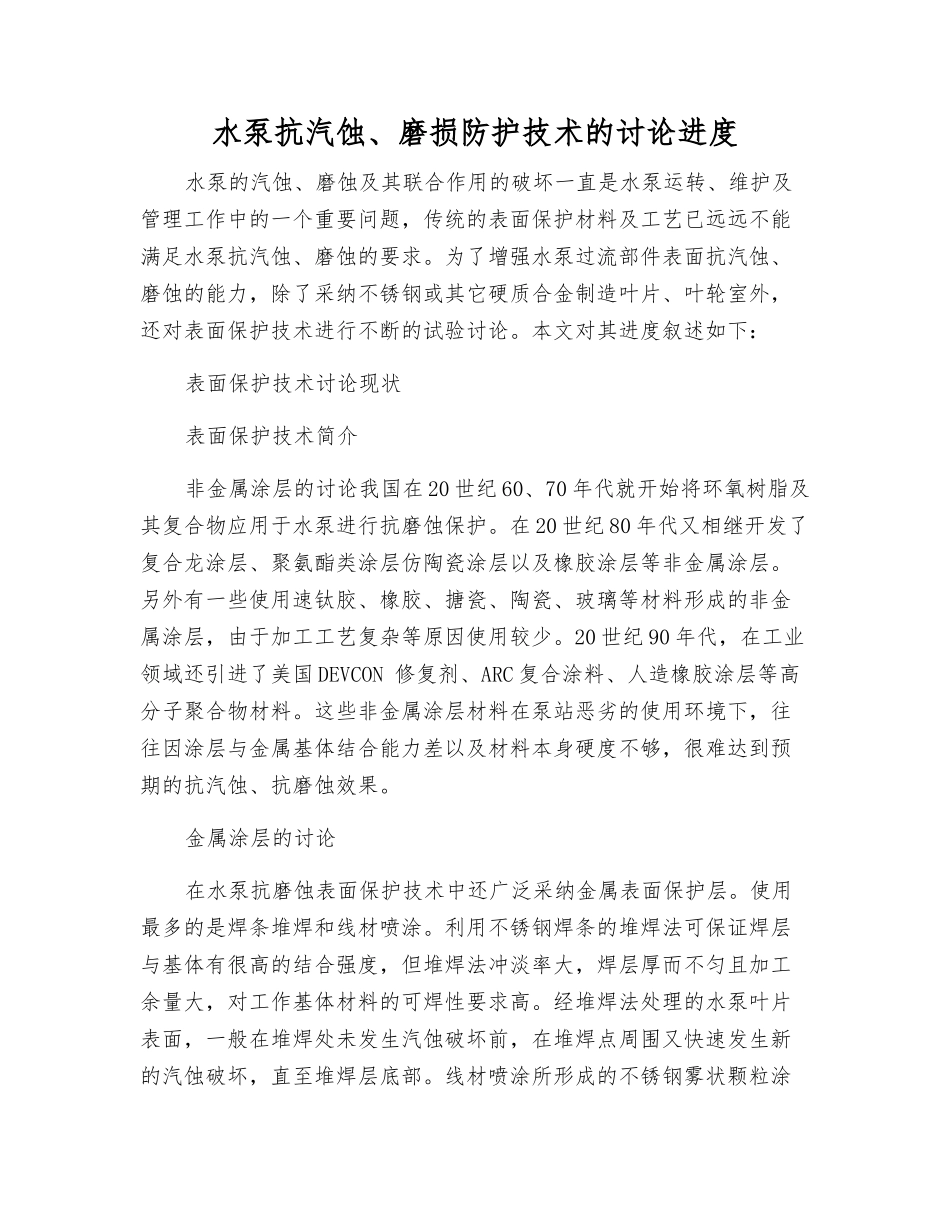

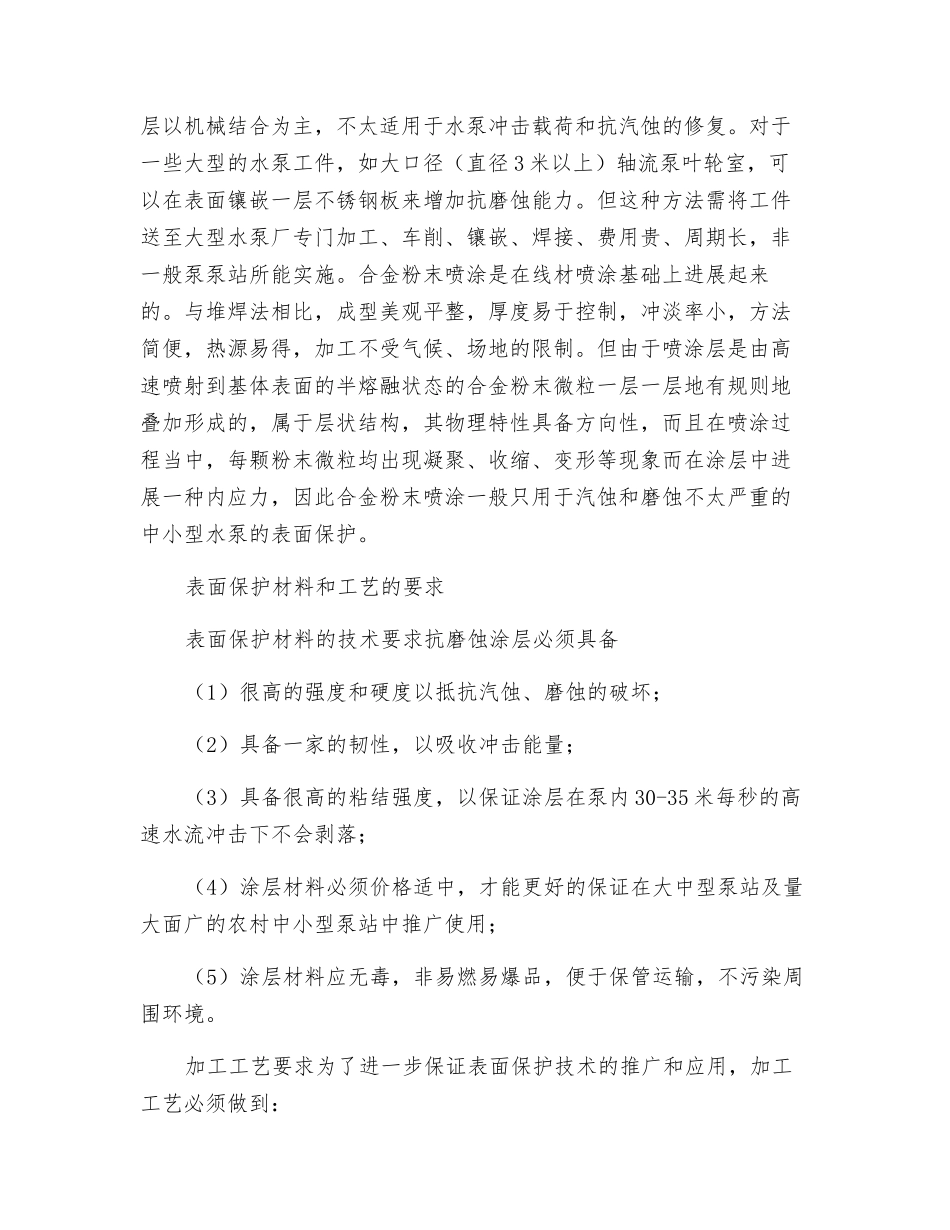

水泵抗汽蚀、磨损防护技术的讨论进度水泵的汽蚀、磨蚀及其联合作用的破坏一直是水泵运转、维护及管理工作中的一个重要问题，传统的表面保护材料及工艺已远远不能满足水泵抗汽蚀、磨蚀的要求。为了增强水泵过流部件表面抗汽蚀、磨蚀的能力，除了采纳不锈钢或其它硬质合金制造叶片、叶轮室外，还对表面保护技术进行不断的试验讨论。本文对其进度叙述如下：表面保护技术讨论现状表面保护技术简介 非金属涂层的讨论我国在 20 世纪 60、70 年代就开始将环氧树脂及其复合物应用于水泵进行抗磨蚀保护。在 20 世纪 80 年代又相继开发了复合龙涂层、聚氨酯类涂层仿陶瓷涂层以及橡胶涂层等非金属涂层。另外有一些使用速钛胶、橡胶、搪瓷、陶瓷、玻璃等材料形成的非金属涂层，由于加工工艺复杂等原因使用较少。20 世纪 90 年代，在工业领域还引进了美国 DEVCON 修复剂、ARC 复合涂料、人造橡胶涂层等高分子聚合物材料。这些非金属涂层材料在泵站恶劣的使用环境下，往往因涂层与金属基体结合能力差以及材料本身硬度不够，很难达到预期的抗汽蚀、抗磨蚀效果。金属涂层的讨论在水泵抗磨蚀表面保护技术中还广泛采纳金属表面保护层。使用最多的是焊条堆焊和线材喷涂。利用不锈钢焊条的堆焊法可保证焊层与基体有很高的结合强度，但堆焊法冲淡率大，焊层厚而不匀且加工余量大，对工作基体材料的可焊性要求高。经堆焊法处理的水泵叶片表面，一般在堆焊处未发生汽蚀破坏前，在堆焊点周围又快速发生新的汽蚀破坏，直至堆焊层底部。线材喷涂所形成的不锈钢雾状颗粒涂层以机械结合为主，不太适用于水泵冲击载荷和抗汽蚀的修复。对于一些大型的水泵工件，如大口径（直径 3 米以上）轴流泵叶轮室，可以在表面镶嵌一层不锈钢板来增加抗磨蚀能力。但这种方法需将工件送至大型水泵厂专门加工、车削、镶嵌、焊接、费用贵、周期长，非一般泵泵站所能实施。合金粉末喷涂是在线材喷涂基础上进展起来的。与堆焊法相比，成型美观平整，厚度易于控制，冲淡率小，方法简便，热源易得，加工不受气候、场地的限制。但由于喷涂层是由高速喷射到基体表面的半熔融状态的合金粉末微粒一层一层地有规则地叠加形成的，属于层状结构，其物理特性具备方向性，而且在喷涂过程当中，每颗粉末微粒均出现凝聚、收缩、变形等现象而在涂层中进展一种内应力，因此合金粉末喷涂一般只用于汽蚀和磨蚀不太严重的中小型水泵的表面保护。表面保护材料和工艺的要求表面保护材料的技术要求抗磨...
