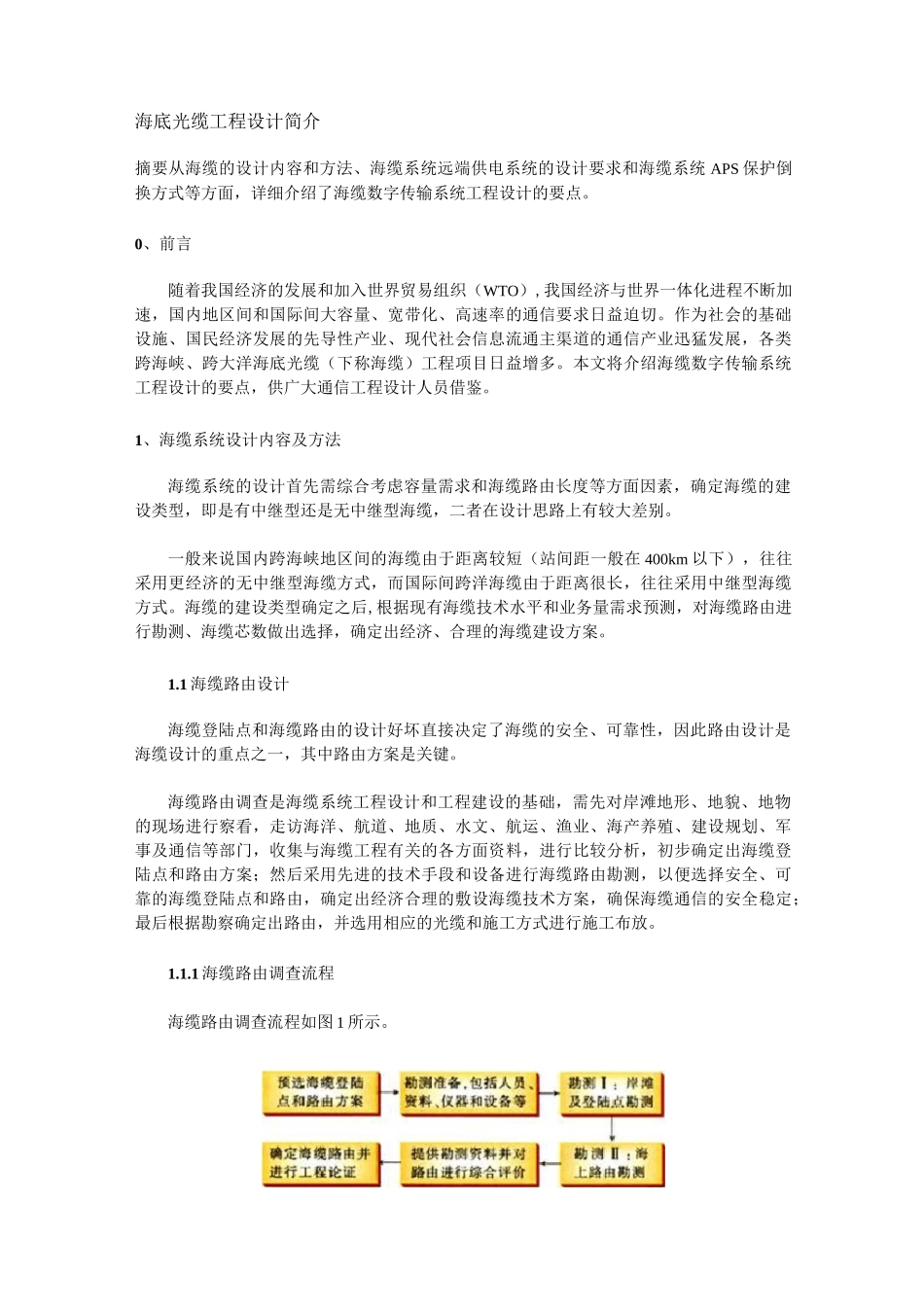

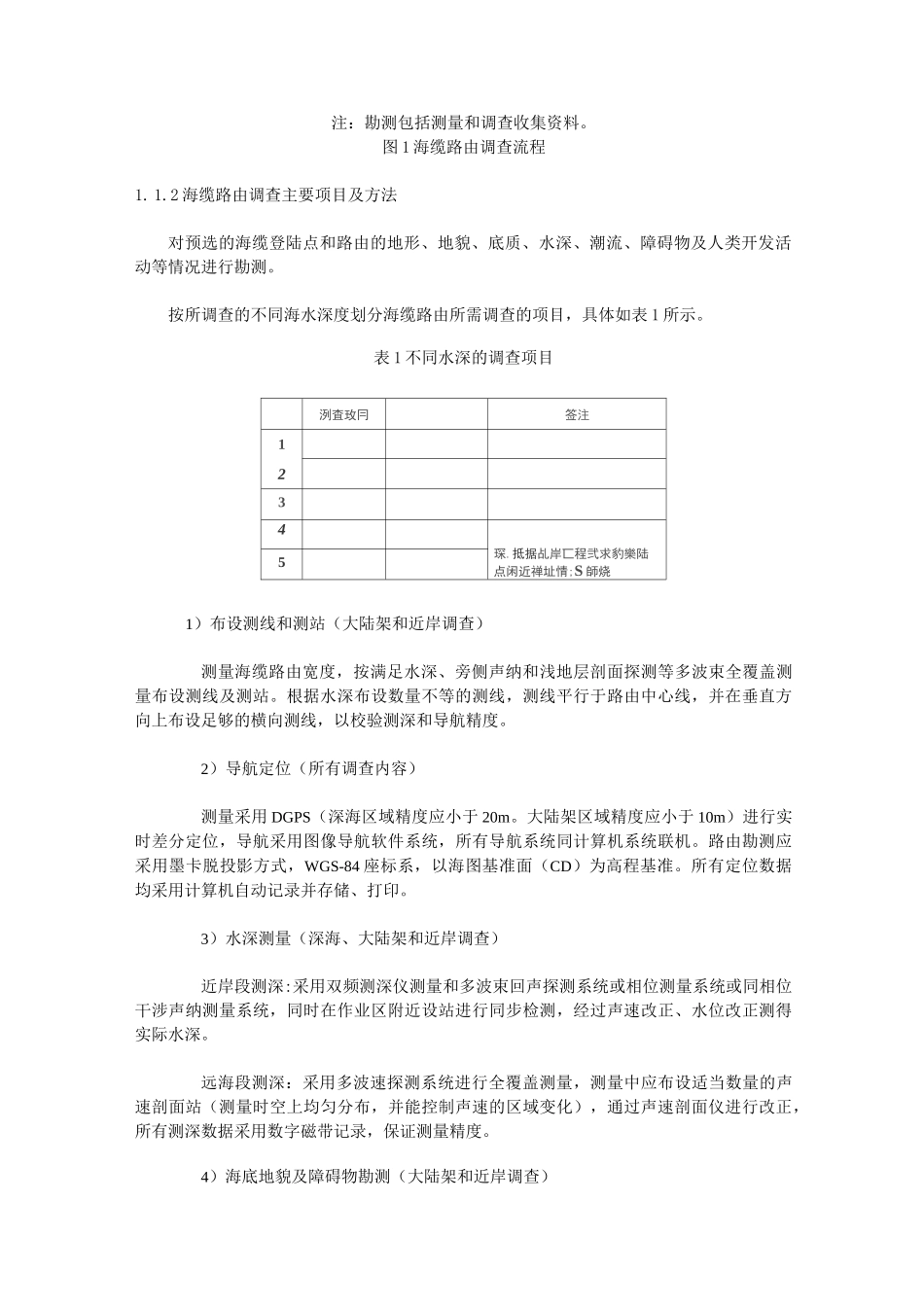

海底光缆工程设计简介摘要从海缆的设计内容和方法、海缆系统远端供电系统的设计要求和海缆系统 APS 保护倒换方式等方面,详细介绍了海缆数字传输系统工程设计的要点。0、前言随着我国经济的发展和加入世界贸易组织(WTO),我国经济与世界一体化进程不断加速,国内地区间和国际间大容量、宽带化、高速率的通信要求日益迫切。作为社会的基础设施、国民经济发展的先导性产业、现代社会信息流通主渠道的通信产业迅猛发展,各类跨海峡、跨大洋海底光缆(下称海缆)工程项目日益增多。本文将介绍海缆数字传输系统工程设计的要点,供广大通信工程设计人员借鉴。1、海缆系统设计内容及方法海缆系统的设计首先需综合考虑容量需求和海缆路由长度等方面因素,确定海缆的建设类型,即是有中继型还是无中继型海缆,二者在设计思路上有较大差别。一般来说国内跨海峡地区间的海缆由于距离较短(站间距一般在 400km 以下),往往采用更经济的无中继型海缆方式,而国际间跨洋海缆由于距离很长,往往采用中继型海缆方式。海缆的建设类型确定之后,根据现有海缆技术水平和业务量需求预测,对海缆路由进行勘测、海缆芯数做出选择,确定出经济、合理的海缆建设方案。1.1 海缆路由设计海缆登陆点和海缆路由的设计好坏直接决定了海缆的安全、可靠性,因此路由设计是海缆设计的重点之一,其中路由方案是关键。海缆路由调查是海缆系统工程设计和工程建设的基础,需先对岸滩地形、地貌、地物的现场进行察看,走访海洋、航道、地质、水文、航运、渔业、海产养殖、建设规划、军事及通信等部门,收集与海缆工程有关的各方面资料,进行比较分析,初步确定出海缆登陆点和路由方案;然后采用先进的技术手段和设备进行海缆路由勘测,以便选择安全、可靠的海缆登陆点和路由,确定出经济合理的敷设海缆技术方案,确保海缆通信的安全稳定;最后根据勘察确定出路由,并选用相应的光缆和施工方式进行施工布放。1.1.1 海缆路由调查流程海缆路由调查流程如图 1 所示。注:勘测包括测量和调查收集资料。图 1 海缆路由调查流程1. 1.2 海缆路由调查主要项目及方法对预选的海缆登陆点和路由的地形、地貌、底质、水深、潮流、障碍物及人类开发活动等情况进行勘测。按所调查的不同海水深度划分海缆路由所需调查的项目,具体如表 1 所示。表 1 不同水深的调查项目洌査玫冃签注1234琛.抵据乩岸匸程弐求豹樂陆点闲近禅址情;S 師烧51)布设测线和测站(大陆架和近岸调查)测量海缆路由...
