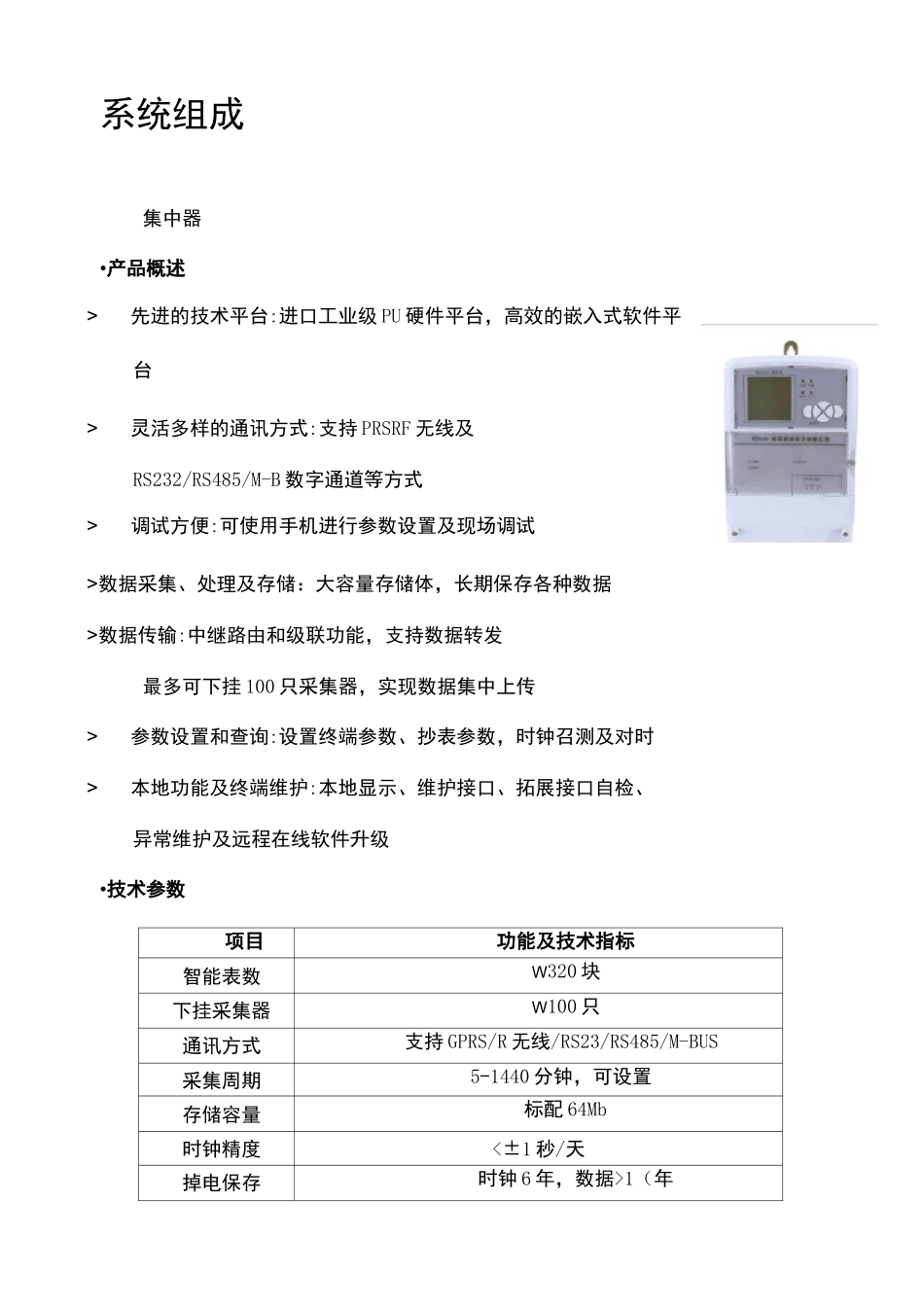

8o0Iodoo6edlBTIooe80BTPlcnM£-即tf:lw®«权皿1世无线远传系统技术方案青岛积成电子有限公司系统组成集中器•产品概述>先进的技术平台:进口工业级 PU 硬件平台，高效的嵌入式软件平台>灵活多样的通讯方式:支持 PRSRF 无线及RS232/RS485/M-B 数字通道等方式>调试方便:可使用手机进行参数设置及现场调试>数据采集、处理及存储：大容量存储体，长期保存各种数据>数据传输:中继路由和级联功能，支持数据转发最多可下挂 100 只采集器，实现数据集中上传>参数设置和查询:设置终端参数、抄表参数，时钟召测及对时>本地功能及终端维护:本地显示、维护接口、拓展接口自检、异常维护及远程在线软件升级•技术参数项目功能及技术指标智能表数W320 块下挂采集器W100 只通讯方式支持 GPRS/R 无线/RS23/RS485/M-BUS采集周期5-1440 分钟，可设置存储容量标配 64Mb时钟精度<±1 秒/天掉电保存时钟 6 年，数据>1（年电源范围220V,允许偏差-20%~+20%；50HZ，允许偏差-6%~+2%整机功耗视在功率 W15VA，有功功率 W10W工作条件工作温度：-40。。~+70『相对湿度：10%~100%,工作大气压:63kPa~108kPaMTBFM80000 小时远程升级支持远程升级、断点续传，方便功能扩展安全措施铅封、口令安装方式壁挂式，290x180x95mm（高 x 宽 x 厚）1.1.抄表机A188 手持抄表软件是在广州捷宝电子科技发展有限公司 A188 手持抄表机（以下简称抄表机）的硬件基础上二次开发的，具有无线通讯功能，可以完成智能抄表、手工录入、查询、单表维护功能。1.2.无线远传水表•计度器采用青岛积成电子先进成熟的光电直读专利技术，无需设置表底数、表常数等参数、无需存储数据，直接读取基表示数的窗口值，输出水表累计流量数据信号。绝无脉冲发讯水表的二次计量误差等弊端。•无线部分采用微功率无线通讯技术，同时支持路由抄表和点对点抄表方式；•宽频带设计，覆盖 470-510MHz 整个频带，支持自动调频技术，同时具有频率自动校准功能，超强的无线抗干扰能力；•低噪放大技术，大幅提高接收灵敏度。•采用世界最先进天线仿真软件 IFSS 进行天线仿真设计，极大提高了无线通讯效果，有效通讯距离大于 800 米。•超低功耗设计，同时采用大容量锂电池供电，使用寿命大于六年。•阀控部分采用球阀，具备开关阀到位检测功能，准确反映阀门的实际状态，同时程序中做定期开关阀处理，能有效防止水垢对阀门的堵塞。•可以对水表的当前数据，电池电压、阀门状态、通讯线道等参数...
