通用硬件产品测试报告(样本)

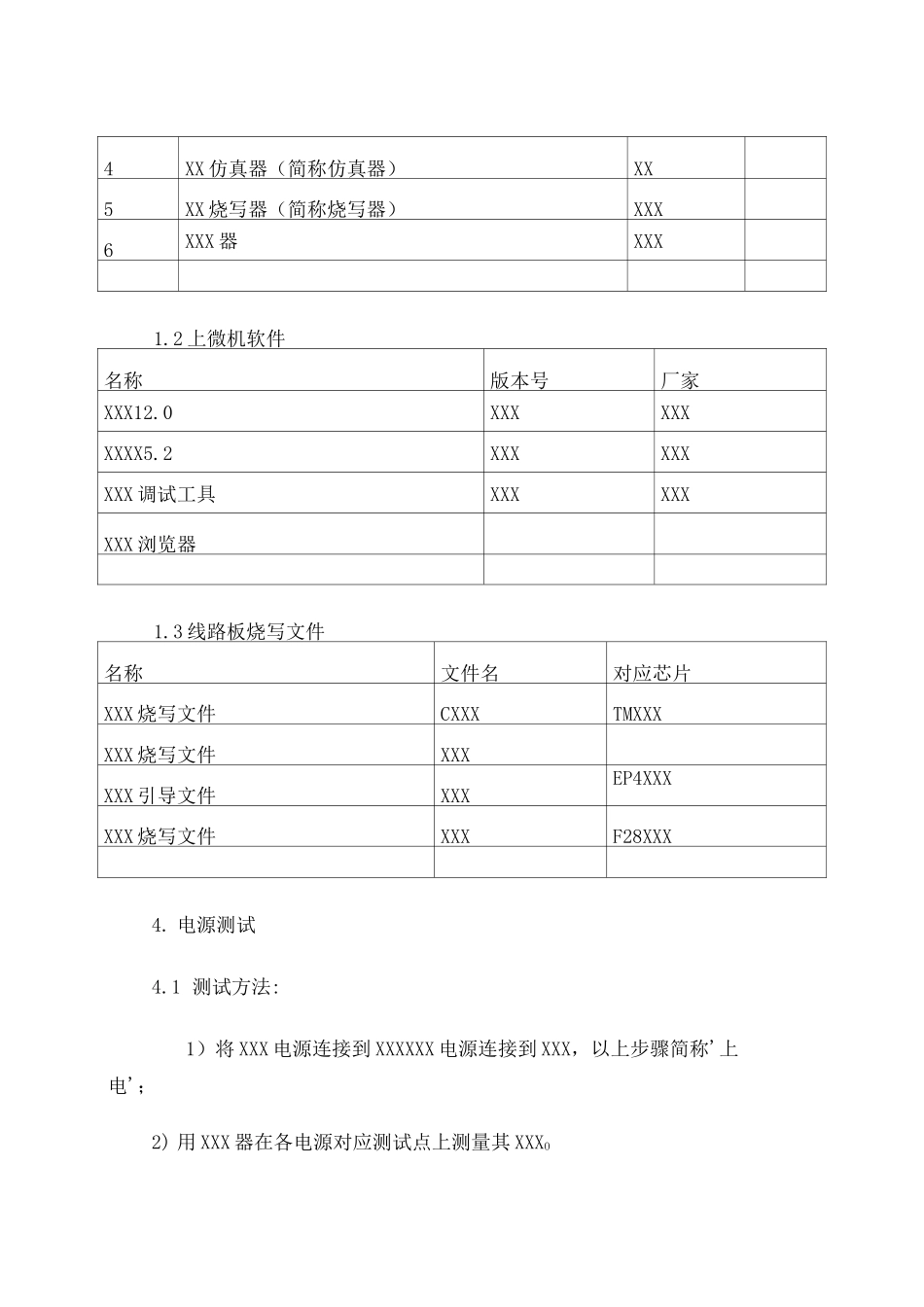

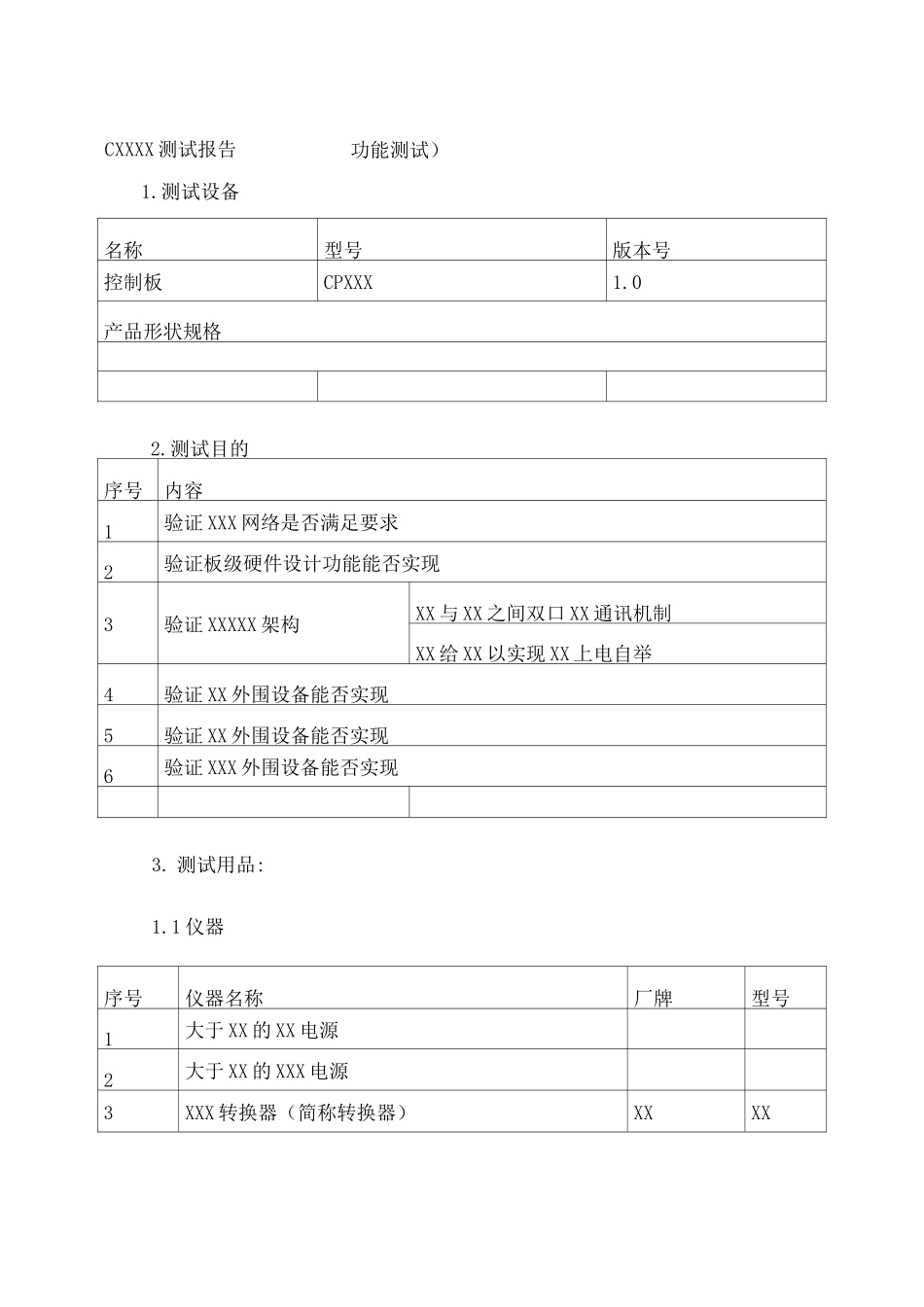

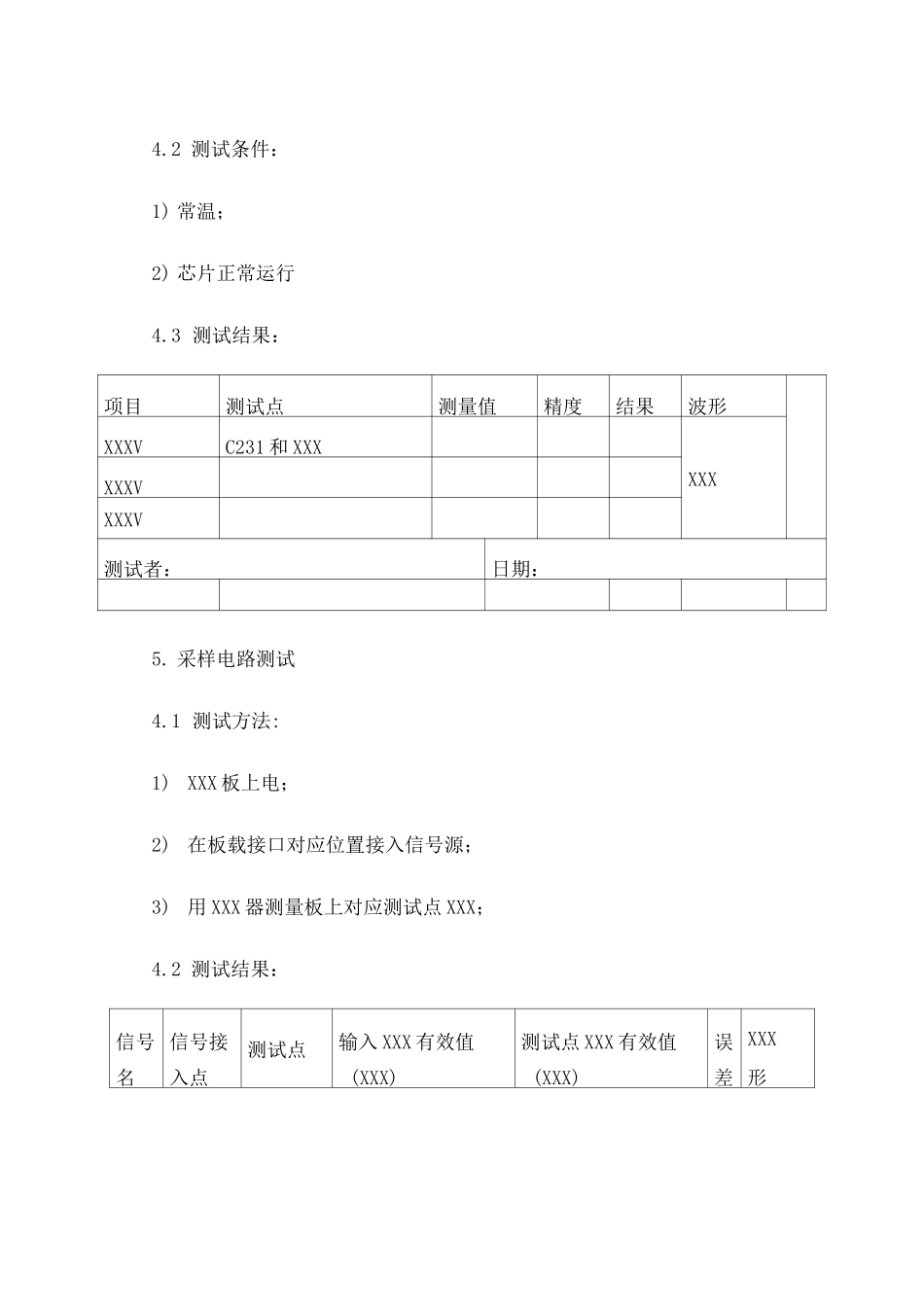

名称型号版本号控制板CPXXX1.0产品形状规格2.测试目的序号内容1验证 XXX 网络是否满足要求2验证板级硬件设计功能能否实现3验证 XXXXX 架构XX 与 XX 之间双口 XX 通讯机制XX 给 XX 以实现 XX 上电自举4验证 XX 外围设备能否实现5验证 XX 外围设备能否实现6验证 XXX 外围设备能否实现3. 测试用品:1.1 仪器序号仪器名称厂牌型号1大于 XX 的 XX 电源2大于 XX 的 XXX 电源3XXX 转换器（简称转换器）XXXXCXXXX 测试报告1.测试设备功能测试）4XX 仿真器（简称仿真器）XX5XX 烧写器（简称烧写器）XXX6XXX 器XXX1.2 上微机软件名称版本号厂家XXX12.0XXXXXXXXXX5.2XXXXXXXXX 调试工具XXXXXXXXX 浏览器1.3 线路板烧写文件名称文件名对应芯片XXX 烧写文件CXXXTMXXXXXX 烧写文件XXXXXX 引导文件XXXEP4XXXXXX 烧写文件XXXF28XXX4. 电源测试4.1 测试方法:1）将 XXX 电源连接到 XXXXXX 电源连接到 XXX，以上步骤简称'上电'；2) 用 XXX 器在各电源对应测试点上测量其 XXXO4.2 测试条件：1) 常温；2) 芯片正常运行4.3 测试结果：项目测试点测量值精度结果波形XXXVC231 和 XXXXXXXXXVXXXV测试者：日期：5. 采样电路测试4.1 测试方法:1)XXX 板上电；2)在板载接口对应位置接入信号源；3)用 XXX 器测量板上对应测试点 XXX；4.2 测试结果：信号名信号接入点测试点输入 XXX 有效值(XXX)测试点 XXX 有效值(XXX)误差XXX形ADX4:AI0 和XXX0110-1-10ADIN X4:C6AI1 和XXX0110-1-10110-1-100.512.53测试者：日期：6. XXX 上电自举6.1 测试方法:1) XXX 板上电;2) 在 XXX 环境下，选择 XXX，出现下载界面;3）选择 XXX 打开 XXX，选择 XXX，烧写完成后，重新给 XXX 板上电；以上步骤 XXX 为'烧写 XXX4）观察指示灯 XXX 是否闪烁6.2 测试结果：项目预计结果实际结果结果XXX 自举XXX 闪烁XXX 闪烁OK7. XXX 测试7.1 测试方法:1）XXX 板上电；2）在程序中设定 XXX 为输入，输入波形作为 XXX 输出，输入为 XXX 方波，烧写 XXX；3）用 XXX 器测量板上对应测试点波形；4）比较测试波形是否与设定一致；7.2 测试结果：信号测试点（参考地为 GND）设定波形测试点波形参数波形 结果XXXX3:C20100K，50%98K,50%OKXXXX3:A20100K，50%98K,50%OKXXXX3:C19100K，50%98K,50%OK8. 双口 XXX 测试8.1 测试方法:1）XXX 板上电；2）在 XXX 中设定 XXX 读写时序，向双口 XXX ...
