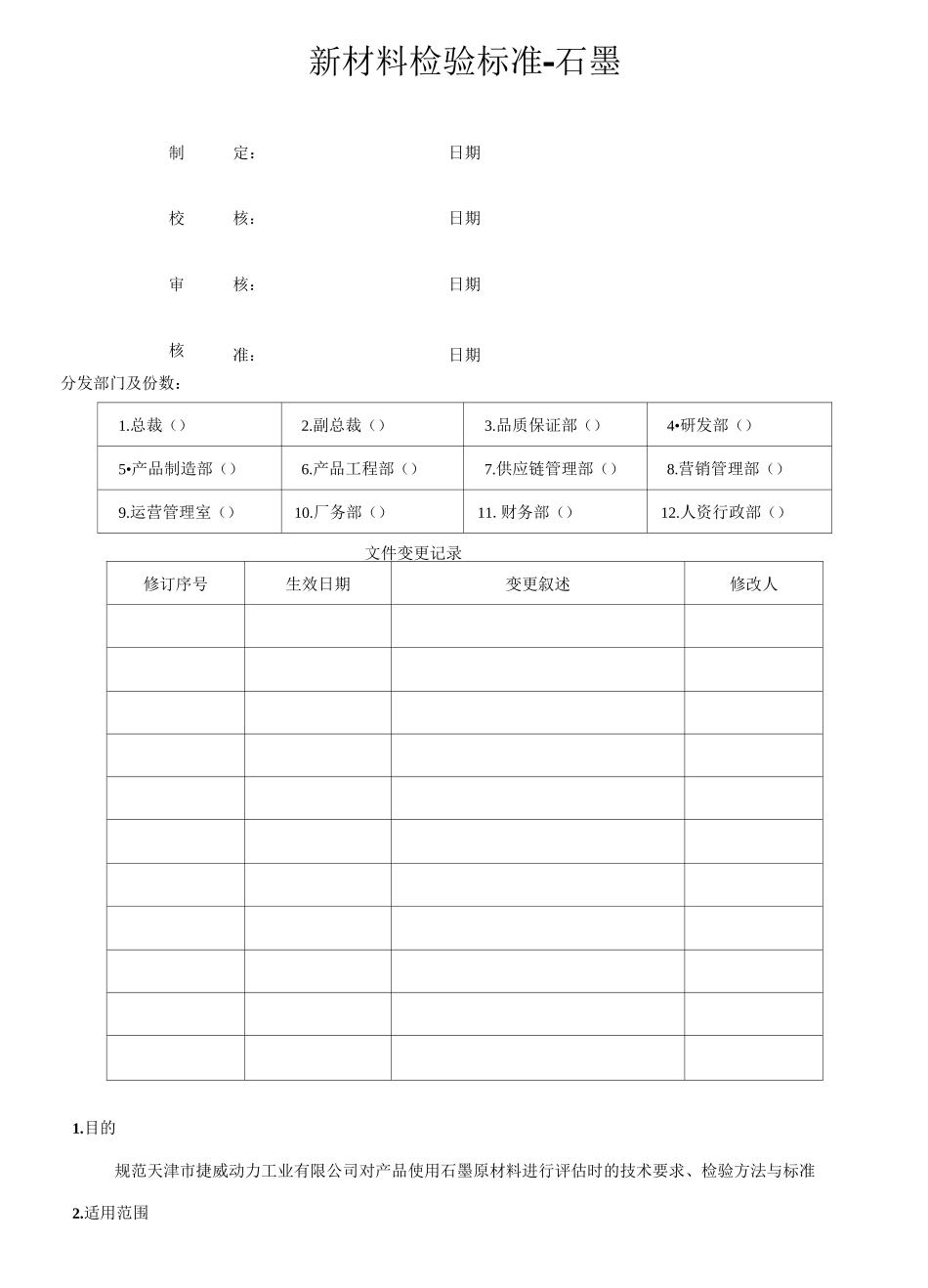

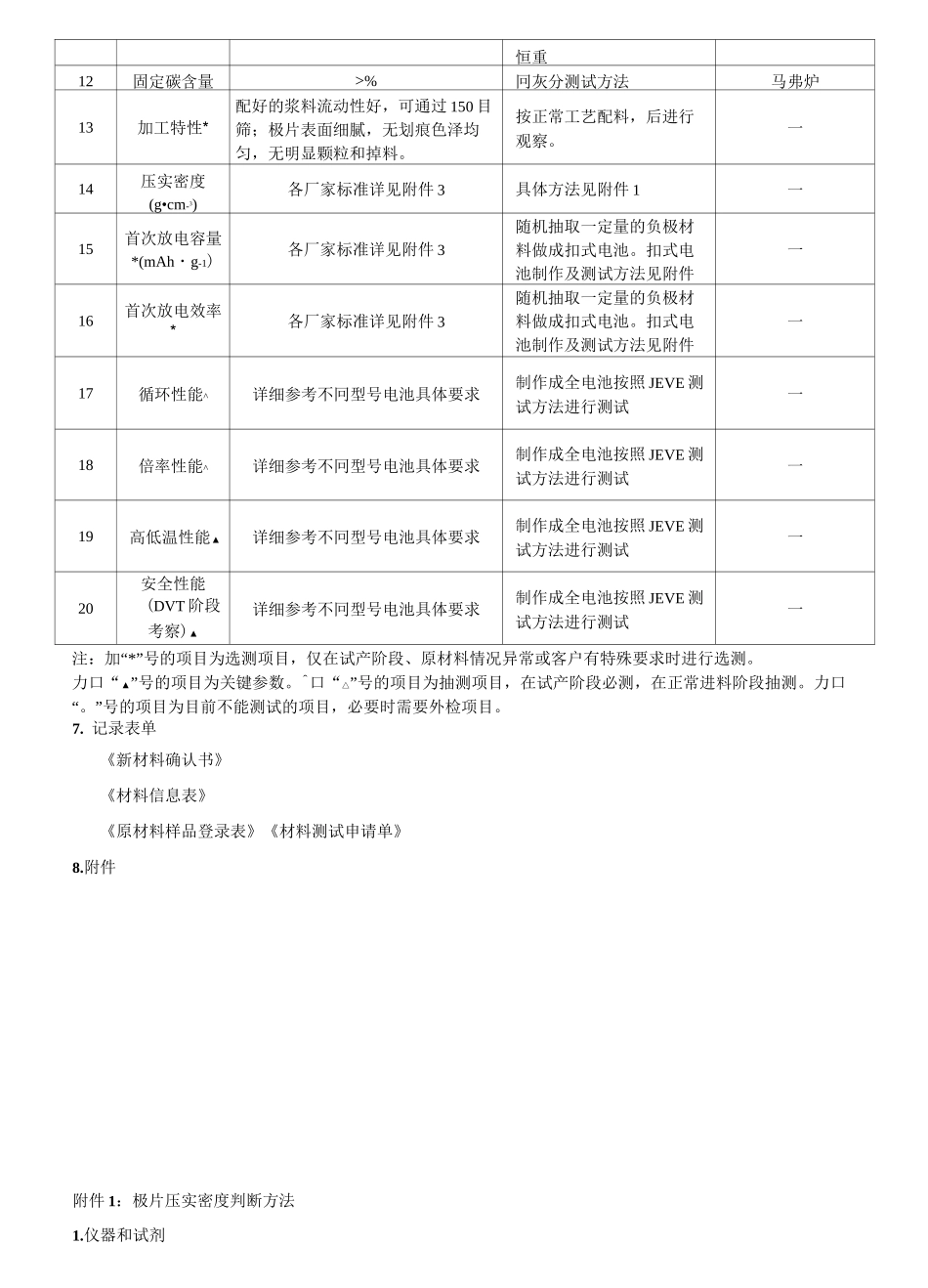

新材料检验标准-石墨制定:日期校核:日期审核:日期核分发部门及份数:准:日期1.总裁()2.副总裁()3.品质保证部()4•研发部()5•产品制造部()6.产品工程部()7.供应链管理部()8.营销管理部()9.运营管理室()10.厂务部()11.财务部()12.人资行政部()文件变更记录修订序号生效日期变更叙述修改人1.目的规范天津市捷威动力工业有限公司对产品使用石墨原材料进行评估时的技术要求、检验方法与标准2.适用范围本标准仅适用于天津市捷威动力工业有限公司范围内对石墨的评估工作。3.参考文件4.部门职责与权限5.术语和定义新材料:从未在公司认证或使用过的原材料以及尚未评估过的供应商提供的物料6.检测技术要求及检测方法环境要求除非另有规定,本标准中各项实验应在如下条件下进行:温度:25°C±5°C;相对湿度:45%〜75%;大气压力:86KPa〜106KPa。检验内容序号检验项目检验标准检验方法检验设备1包装a.标识清楚,内容正确可识别b.包装无破损、受潮及严重撞击痕迹c.有符合 RoHS 环境有害物质标识目检一2外观黑色粉末,无杂质、结块和较大颗粒目检一3形貌△与附图比较,形貌无太大差别随机取 1g 样品做 SEM 测试JSM-6510LV4pH 值*各厂家标准详见附件 3随机取 5g 样品加入 50ml 超纯水搅拌 3min,超声15min,双层滤纸过滤,用pH 计测量。SK20pH 计5水分含量<500ppm随机取 5g 样品测试水分C30 库伦卡尔菲休水分仪6XRD^与附图对照,不可存在更多的杂质峰由供应商提供或外协测试XRD7粒径分布^各厂家标准详见附件 3随机称取 2g 样品,超声分散 10min,折射率,吸收率1,用水做分散剂,折射率:。Mastersizer2000 激光粒度分析仪8比表面积^(m2.g-Q各厂家标准详见附件 3随机取 5g 样品,采用Nova1000e 测试,吸附质为高纯 N2,BET 管为 9mm 带大球短管Nova1000e 比表面积分析仪9真密度(g・cm-3)>由供应商提供或外协测试/比重瓶法9振实密度(g・cm-3)各厂家标准详见附件 3随机称取 10g 样品放入25ml 量筒中,用 JZ-7 振实密度仪测试,振动频率 250次/min,振幅 3mm,振动 3000 次JZ-7 振实密度仪10杂质含量▲Fe<50ppm随机取 10g 样品做 AAS 测试ICE3300 原子吸收Cu<50ppm*Ni<20ppm*Zn<10ppm11灰分(%)<%随机称取 2g 样品,放入马弗炉中 800 度烘烤 5~6 小时至马弗炉恒重12固定碳含量>%冋灰分测试方法马弗炉13加工特性*配好的浆料流动性好,可通过 150 目筛;极片表面细腻,无划痕...
