漫湾电厂2号机导叶中轴套密封改造

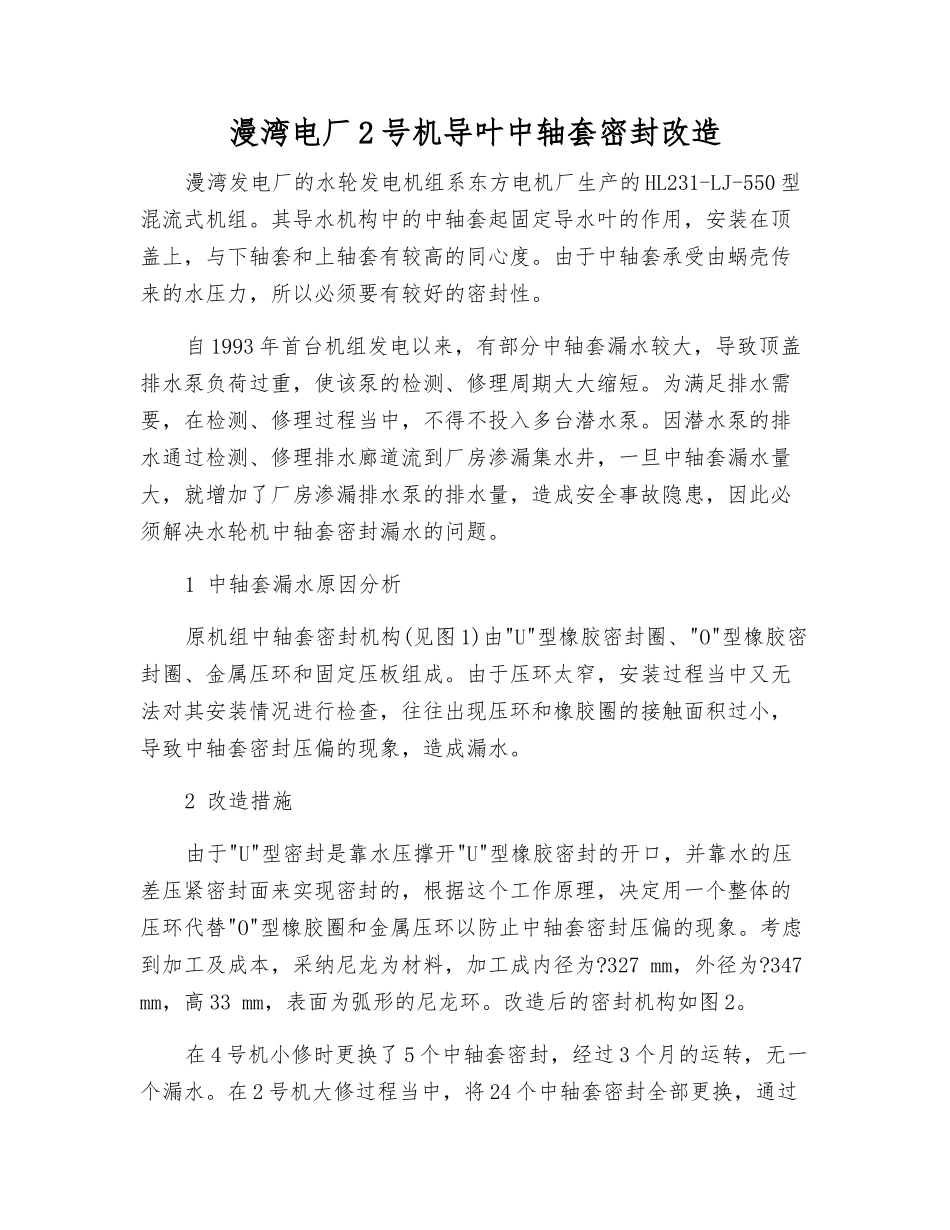

漫湾电厂2号机导叶中轴套密封改造_第1页
1/2

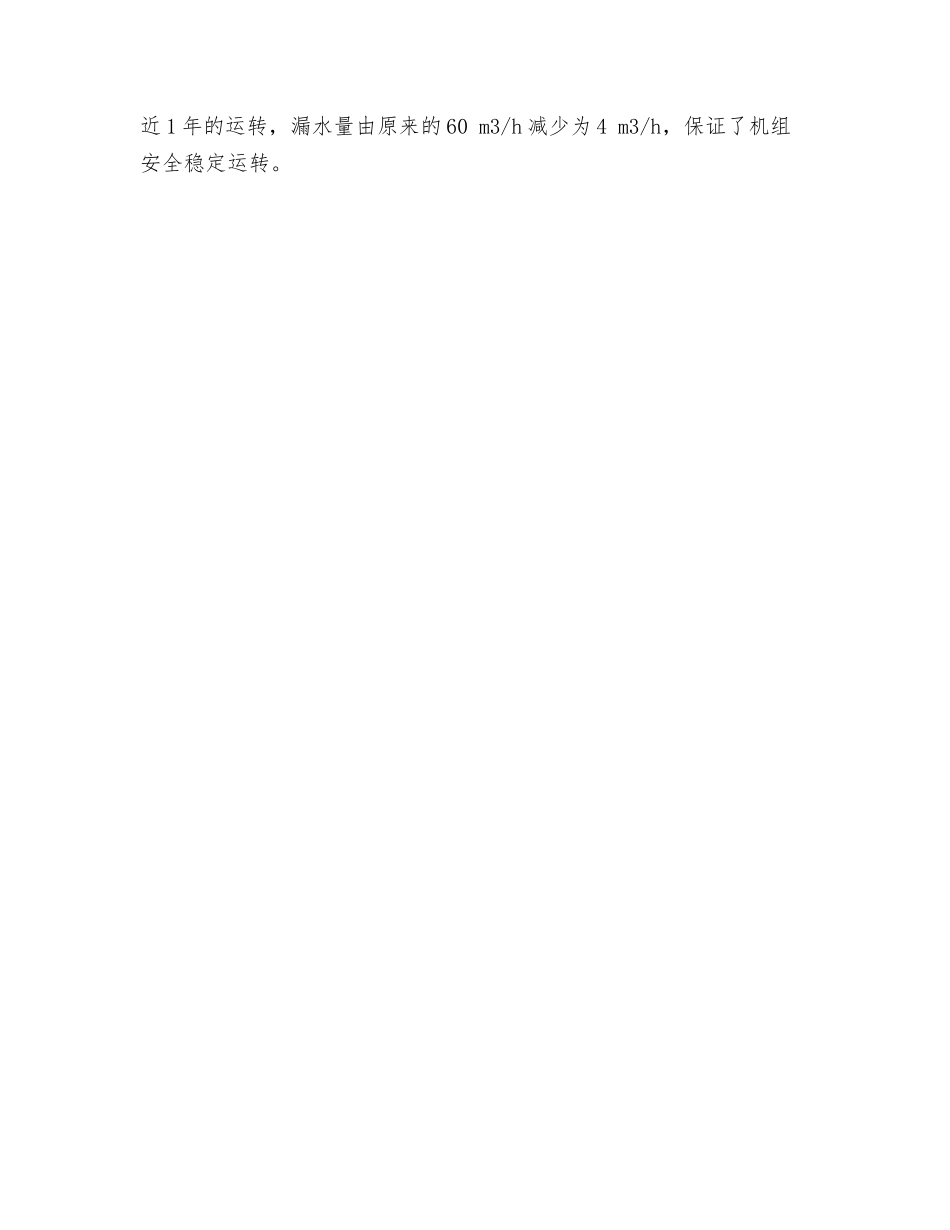

漫湾电厂2号机导叶中轴套密封改造_第2页
2/2
漫湾电厂 2 号机导叶中轴套密封改造漫湾发电厂的水轮发电机组系东方电机厂生产的 HL231-LJ-550 型混流式机组。其导水机构中的中轴套起固定导水叶的作用,安装在顶盖上,与下轴套和上轴套有较高的同心度。由于中轴套承受由蜗壳传来的水压力,所以必须要有较好的密封性。自 1993 年首台机组发电以来,有部分中轴套漏水较大,导致顶盖排水泵负荷过重,使该泵的检测、修理周期大大缩短。为满足排水需要,在检测、修理过程当中,不得不投入多台潜水泵。因潜水泵的排水通过检测、修理排水廊道流到厂房渗漏集水井,一旦中轴套漏水量大,就增加了厂房渗漏排水泵的排水量,造成安全事故隐患,因此必须解决水轮机中轴套密封漏水的问题。1 中轴套漏水原因分析原机组中轴套密封机构(见图 1)由"U"型橡胶密封圈、"O"型橡胶密封圈、金属压环和固定压板组成。由于压环太窄,安装过程当中又无法对其安装情况进行检查,往往出现压环和橡胶圈的接触面积过小,导致中轴套密封压偏的现象,造成漏水。2 改造措施由于"U"型密封是靠水压撑开"U"型橡胶密封的开口,并靠水的压差压紧密封面来实现密封的,根据这个工作原理,决定用一个整体的压环代替"O"型橡胶圈和金属压环以防止中轴套密封压偏的现象。考虑到加工及成本,采纳尼龙为材料,加工成内径为?327 mm,外径为?347 mm,高 33 mm,表面为弧形的尼龙环。改造后的密封机构如图 2。在 4 号机小修时更换了 5 个中轴套密封,经过 3 个月的运转,无一个漏水。在 2 号机大修过程当中,将 24 个中轴套密封全部更换,通过近 1 年的运转,漏水量由原来的 60 m3/h 减少为 4 m3/h,保证了机组安全稳定运转。
