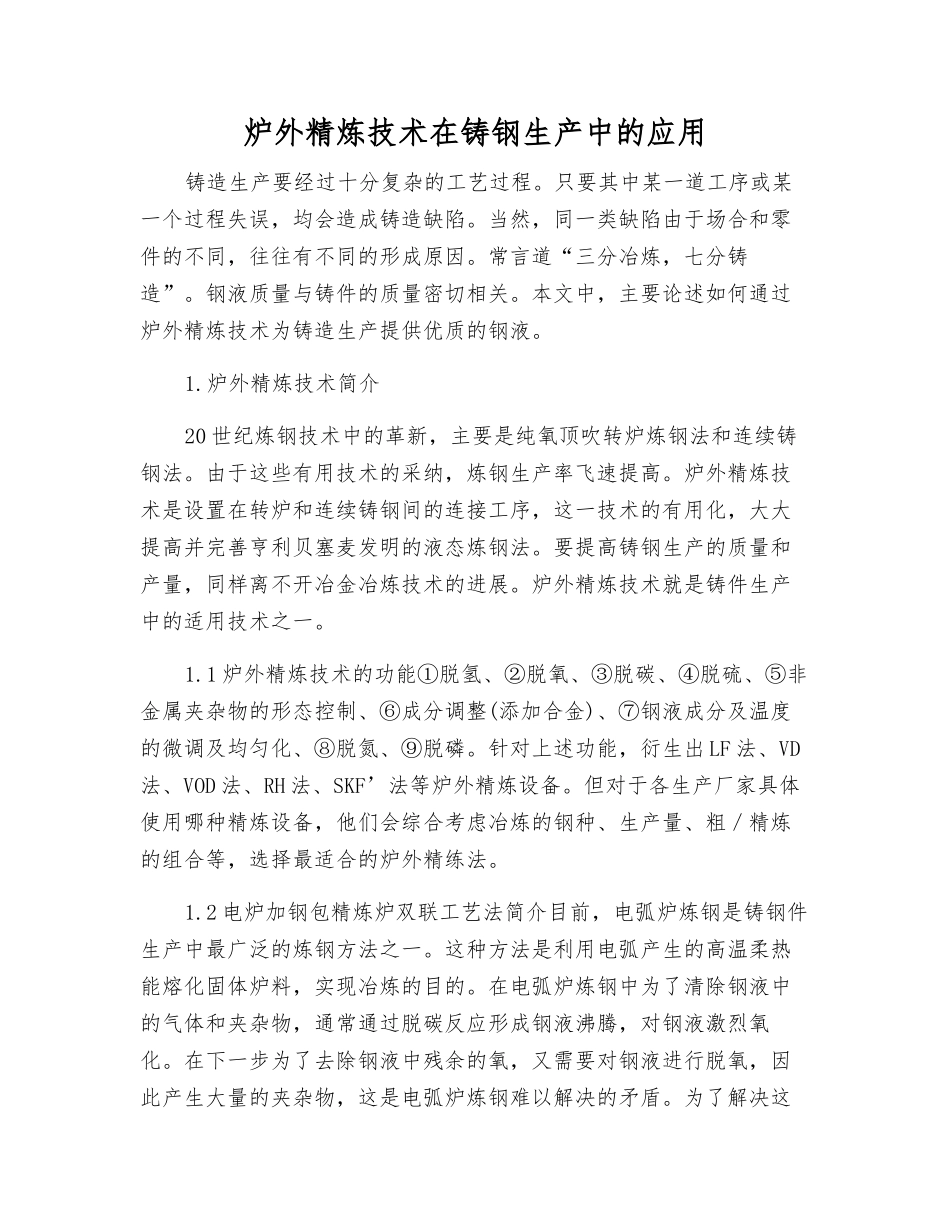

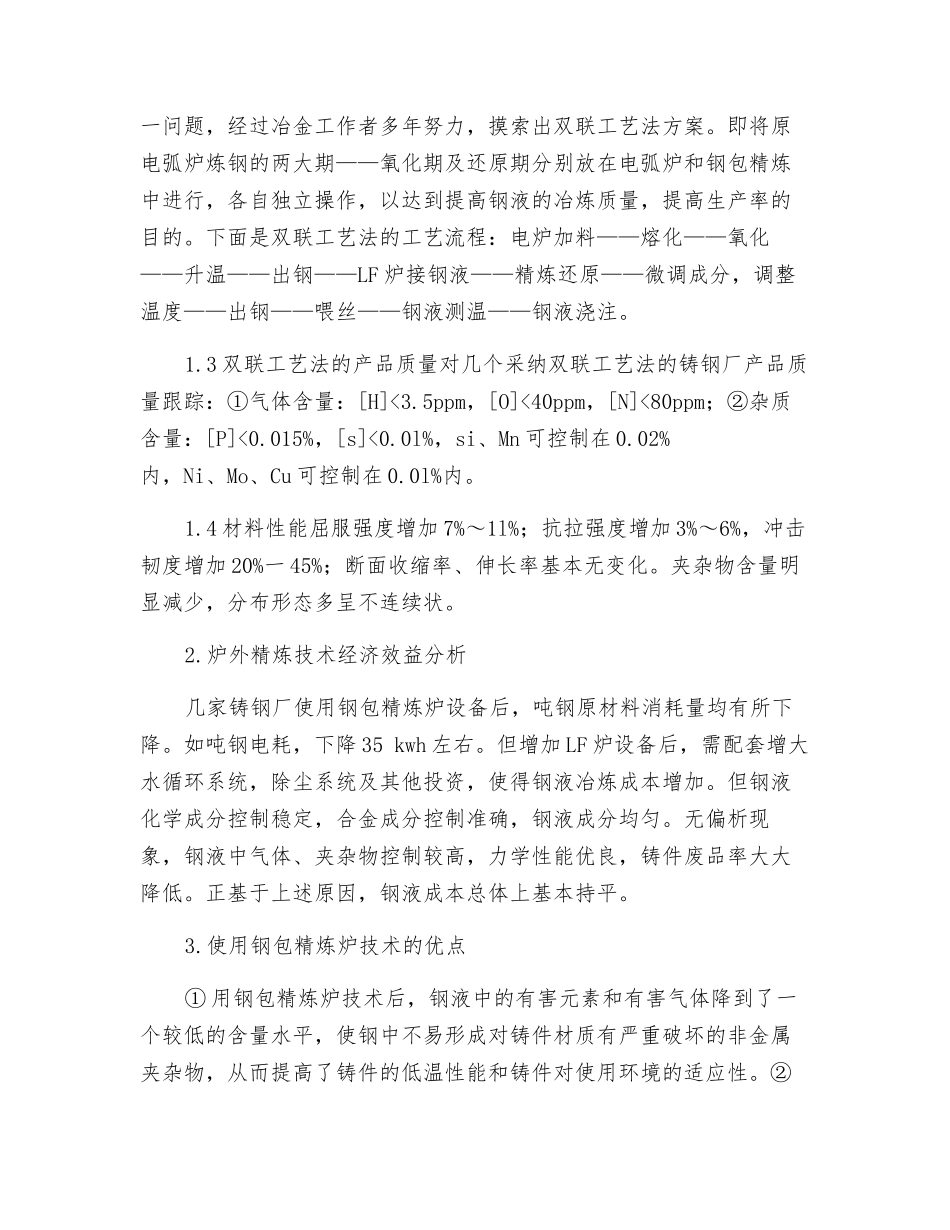

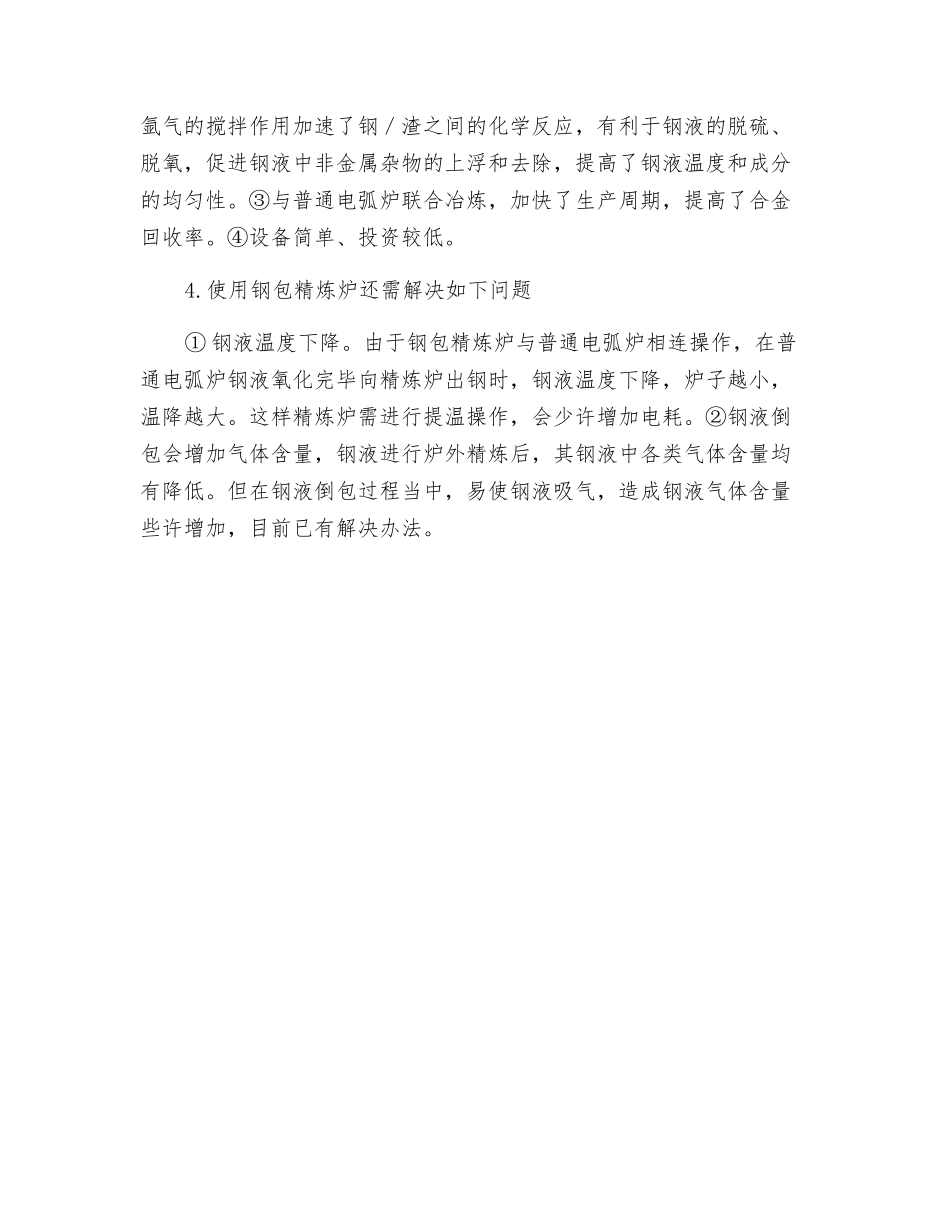

炉外精炼技术在铸钢生产中的应用铸造生产要经过十分复杂的工艺过程。只要其中某一道工序或某一个过程失误，均会造成铸造缺陷。当然，同一类缺陷由于场合和零件的不同，往往有不同的形成原因。常言道“三分冶炼，七分铸造”。钢液质量与铸件的质量密切相关。本文中，主要论述如何通过炉外精炼技术为铸造生产提供优质的钢液。1.炉外精炼技术简介20 世纪炼钢技术中的革新，主要是纯氧顶吹转炉炼钢法和连续铸钢法。由于这些有用技术的采纳，炼钢生产率飞速提高。炉外精炼技术是设置在转炉和连续铸钢间的连接工序，这一技术的有用化，大大提高并完善亨利贝塞麦发明的液态炼钢法。要提高铸钢生产的质量和产量，同样离不开冶金冶炼技术的进展。炉外精炼技术就是铸件生产中的适用技术之一。1.1 炉外精炼技术的功能①脱氢、②脱氧、③脱碳、④脱硫、⑤非金属夹杂物的形态控制、⑥成分调整(添加合金)、⑦钢液成分及温度的微调及均匀化、⑧脱氮、⑨脱磷。针对上述功能，衍生出 LF 法、VD法、VOD 法、RH 法、SKF’法等炉外精炼设备。但对于各生产厂家具体使用哪种精炼设备，他们会综合考虑冶炼的钢种、生产量、粗／精炼的组合等，选择最适合的炉外精练法。1.2 电炉加钢包精炼炉双联工艺法简介目前，电弧炉炼钢是铸钢件生产中最广泛的炼钢方法之一。这种方法是利用电弧产生的高温柔热能熔化固体炉料，实现冶炼的目的。在电弧炉炼钢中为了清除钢液中的气体和夹杂物，通常通过脱碳反应形成钢液沸腾，对钢液激烈氧化。在下一步为了去除钢液中残余的氧，又需要对钢液进行脱氧，因此产生大量的夹杂物，这是电弧炉炼钢难以解决的矛盾。为了解决这一问题，经过冶金工作者多年努力，摸索出双联工艺法方案。即将原电弧炉炼钢的两大期——氧化期及还原期分别放在电弧炉和钢包精炼中进行，各自独立操作，以达到提高钢液的冶炼质量，提高生产率的目的。下面是双联工艺法的工艺流程：电炉加料——熔化——氧化——升温——出钢——LF 炉接钢液——精炼还原——微调成分，调整温度——出钢——喂丝——钢液测温——钢液浇注。1.3 双联工艺法的产品质量对几个采纳双联工艺法的铸钢厂产品质量跟踪：①气体含量：[H]<3.5ppm，[O]<40ppm，[N]<80ppm；②杂质含量：[P]<0.015%，[s]<0.0l%，si、Mn 可控制在 0.02%内，Ni、Mo、Cu 可控制在 0.0l%内。1.4 材料性能屈服强度增加 7%～1l%；抗拉强度增加 3%～6%，冲击韧度增加 20%一 45%；断面收缩率、伸长率基本无变化...
