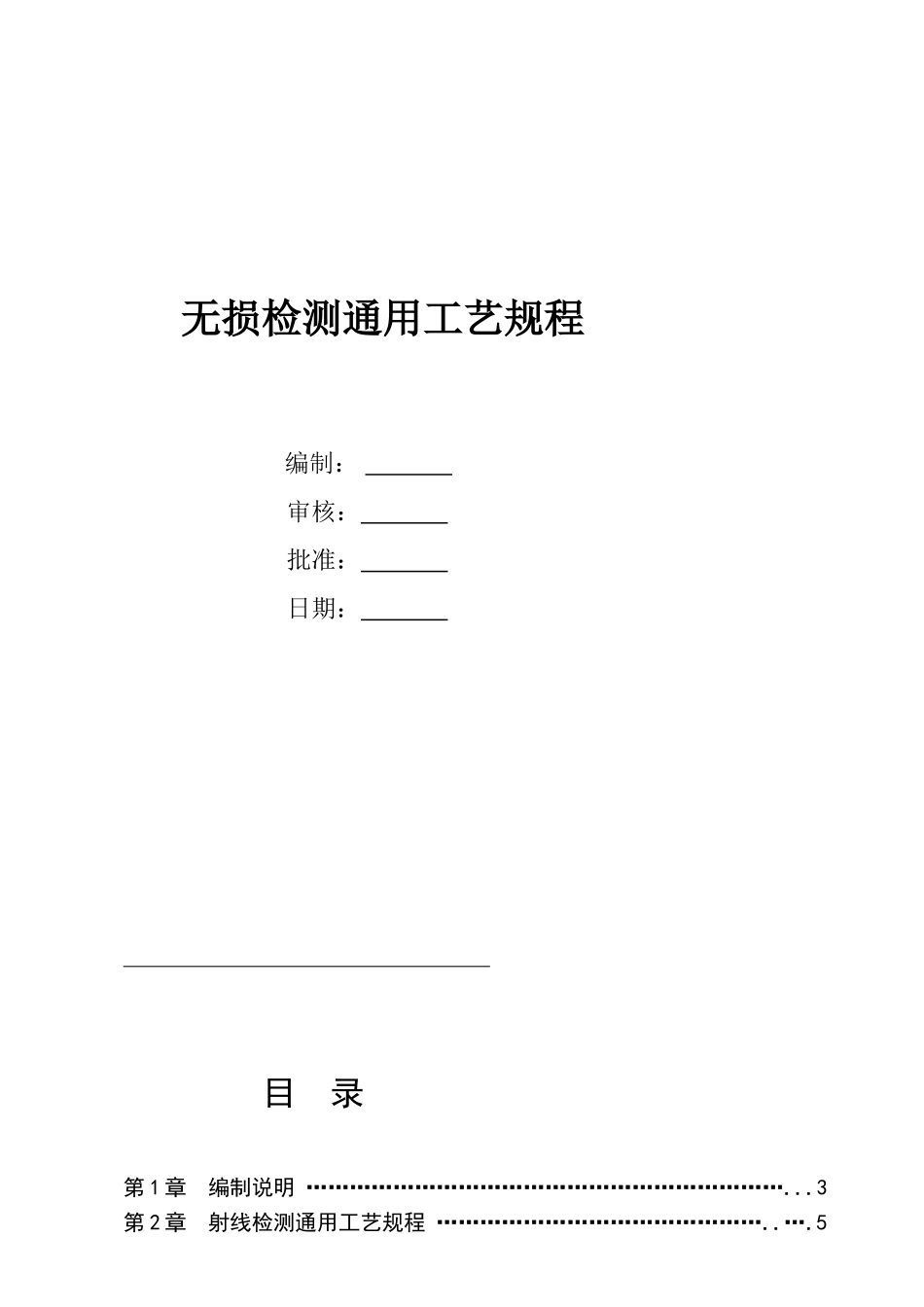

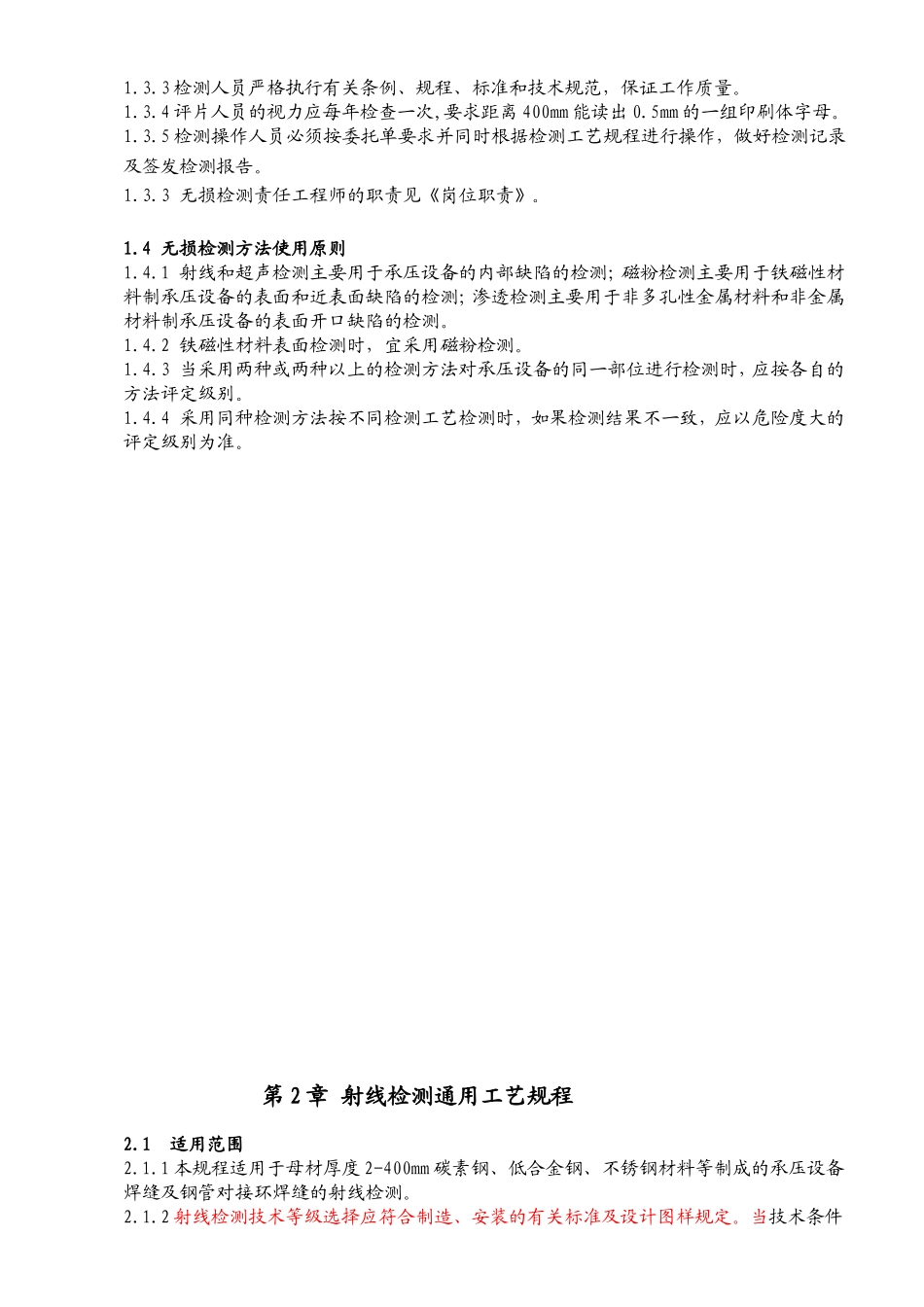

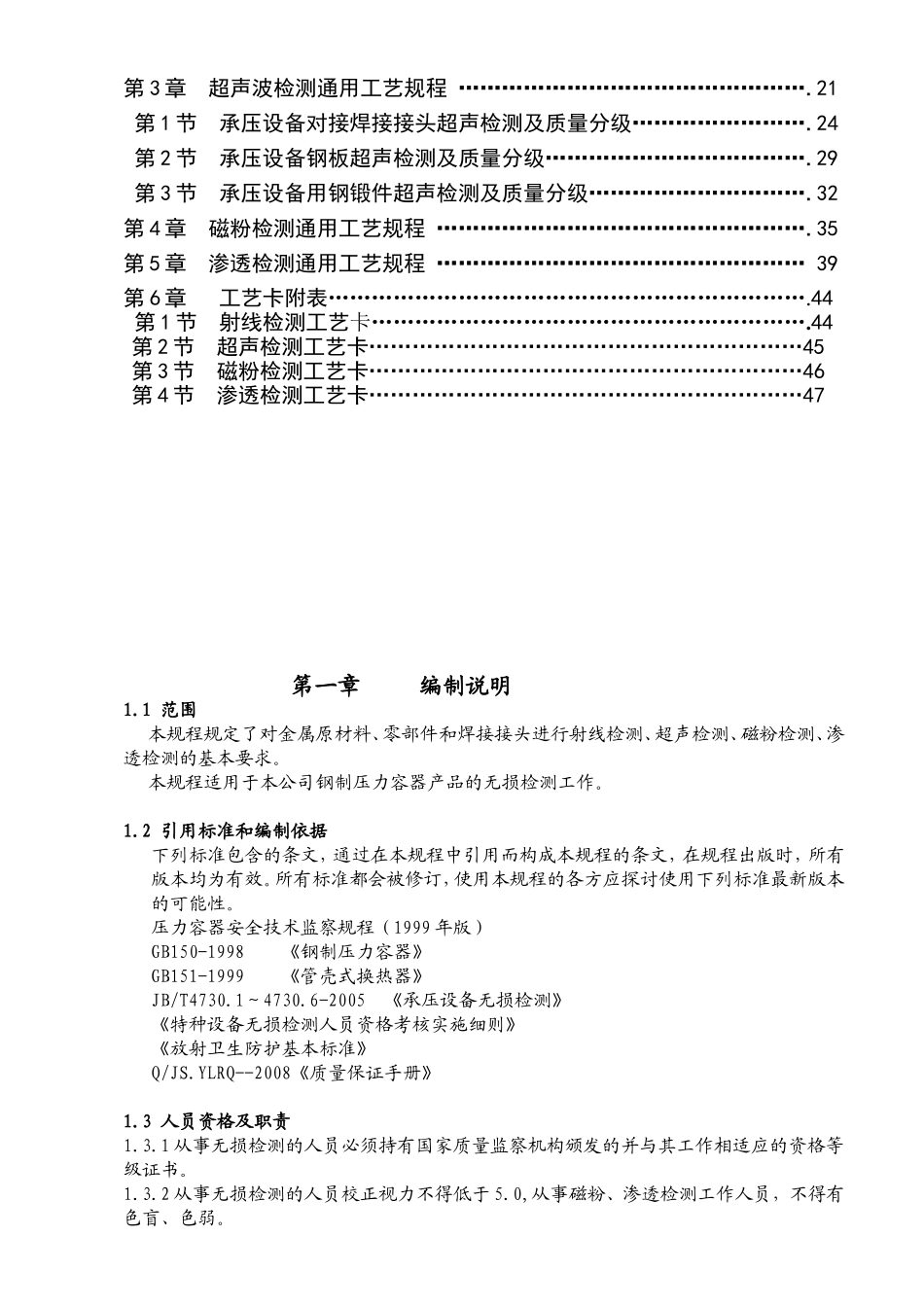

无损检测通用工艺规程编制：审核：批准：日期：目录第1章编制说明…………………………………………………………...3第2章射线检测通用工艺规程………………………………………..….5第3章超声波检测通用工艺规程………………………………………….21第1节承压设备对接焊接接头超声检测及质量分级…………………….24第2节承压设备钢板超声检测及质量分级……………………………….29第3节承压设备用钢锻件超声检测及质量分级………………………….32第4章磁粉检测通用工艺规程…………………………………………….35第5章渗透检测通用工艺规程……………………………………………39第6章工艺卡附表………………………………………………………….44第1节射线检测工艺卡…………………………………………………….44第2节超声检测工艺卡……………………………………………………45第3节磁粉检测工艺卡……………………………………………………46第4节渗透检测工艺卡……………………………………………………47第一章编制说明1.1范围本规程规定了对金属原材料、零部件和焊接接头进行射线检测、超声检测、磁粉检测、渗透检测的基本要求。本规程适用于本公司钢制压力容器产品的无损检测工作。1.2引用标准和编制依据下列标准包含的条文，通过在本规程中引用而构成本规程的条文，在规程出版时，所有版本均为有效。所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。压力容器安全技术监察规程（1999年版）GB150-1998《钢制压力容器》GB151-1999《管壳式换热器》JB/T4730.1～4730.6-2005《承压设备无损检测》《特种设备无损检测人员资格考核实施细则》《放射卫生防护基本标准》Q/JS.YLRQ--2008《质量保证手册》1.3人员资格及职责1.3.1从事无损检测的人员必须持有国家质量监察机构颁发的并与其工作相适应的资格等级证书。1.3.2从事无损检测的人员校正视力不得低于5.0,从事磁粉、渗透检测工作人员，不得有色盲、色弱。1.3.3检测人员严格执行有关条例、规程、标准和技术规范，保证工作质量。1.3.4评片人员的视力应每年检查一次,要求距离400mm能读出0.5mm的一组印刷体字母。1.3.5检测操作人员必须按委托单要求并同时根据检测工艺规程进行操作，做好检测记录及签发检测报告。1.3.3无损检测责任工程师的职责见《岗位职责》。1.4无损检测方法使用原则1.4.1射线和超声检测主要用于承压设备的内部缺陷的检测；磁粉检测主要用于铁磁性材料制承压设备的表面和近表面缺陷的检测；渗透检测主要用于非多孔性金属材料和非金属材料制承压设备的表面开口缺陷的检测。1.4.2铁磁性材料表面检测时，宜采用磁粉检测。1.4.3当采用两种或两种以上的检测方法对承压设备的同一部位进行检测时，应按各自的方法评定级别。1.4.4采用同种检测方法按不同检测工艺检测时，如果检测结果不一致，应以危险度大的评定级别为准。第2章射线检测通用工艺规程2.1适用范围2.1.1本规程适用于母材厚度2-400mm碳素钢、低合金钢、不锈钢材料等制成的承压设备焊缝及钢管对接环焊缝的射线检测。2.1.2射线检测技术等级选择应符合制造、安装的有关标准及设计图样规定。当技术条件没有注明时，承压设备及受压元件焊接接头的射线检测，一般采用NB/T47013.2-2015标准AB级射线检测技术。2.1.3其它零部件的射线检测可参照本规程进行。2.2检测时机2.2.1当被探工件表面温度＞40℃或容器内部介质未被排放干净之前，均不能进行照相。2.2.2有延迟裂纹倾向的材料至少应在焊接完成24小时后才能进行检测。2.3表面要求2.3.1焊缝及离其边缘30mm范围内不能有掩盖缺陷或与之相混淆的表面缺陷,如弧坑、凹陷、焊瘤、高度突变的焊波、飞溅、溶渣，严重的机械损伤。否则检测人员有权要求委托单位作适当的修整。2.3.2焊接接头须经焊接检查员检查合格，并在检测委托单上签名确认。2.4检测设备及仪器2.4.1一般情况下尽量选用χ射线探伤机透照，且至少应有10%的管电压余量,当χ射线探伤机穿透力难以达到要求或摆放有困难时，可选用γ射线探伤机透照。2.4.2观片灯的最大亮度应能满足评片的要求。2.4.3黑度计可测的最大黑度应不小于4.5，测...
