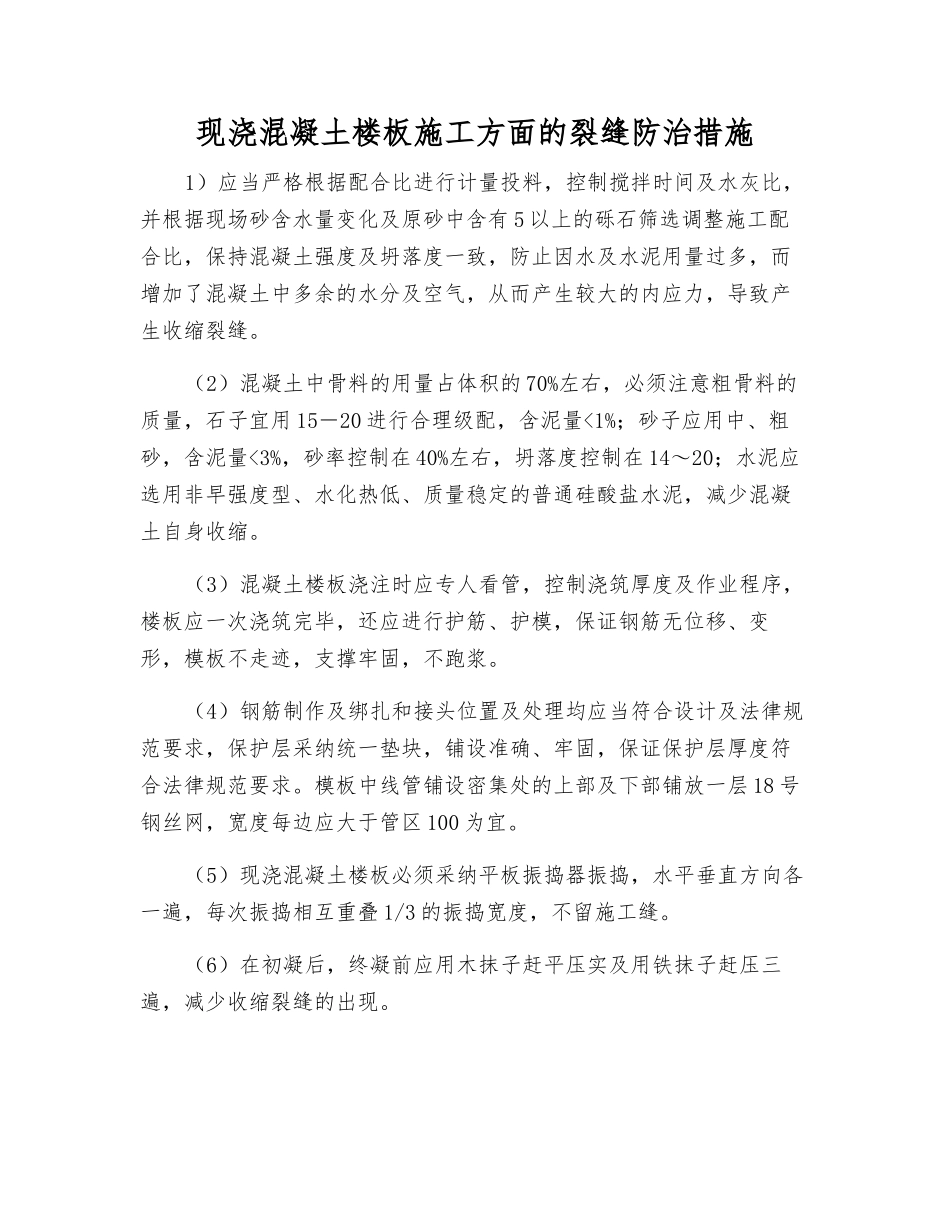

现浇混凝土楼板施工方面的裂缝防治措施

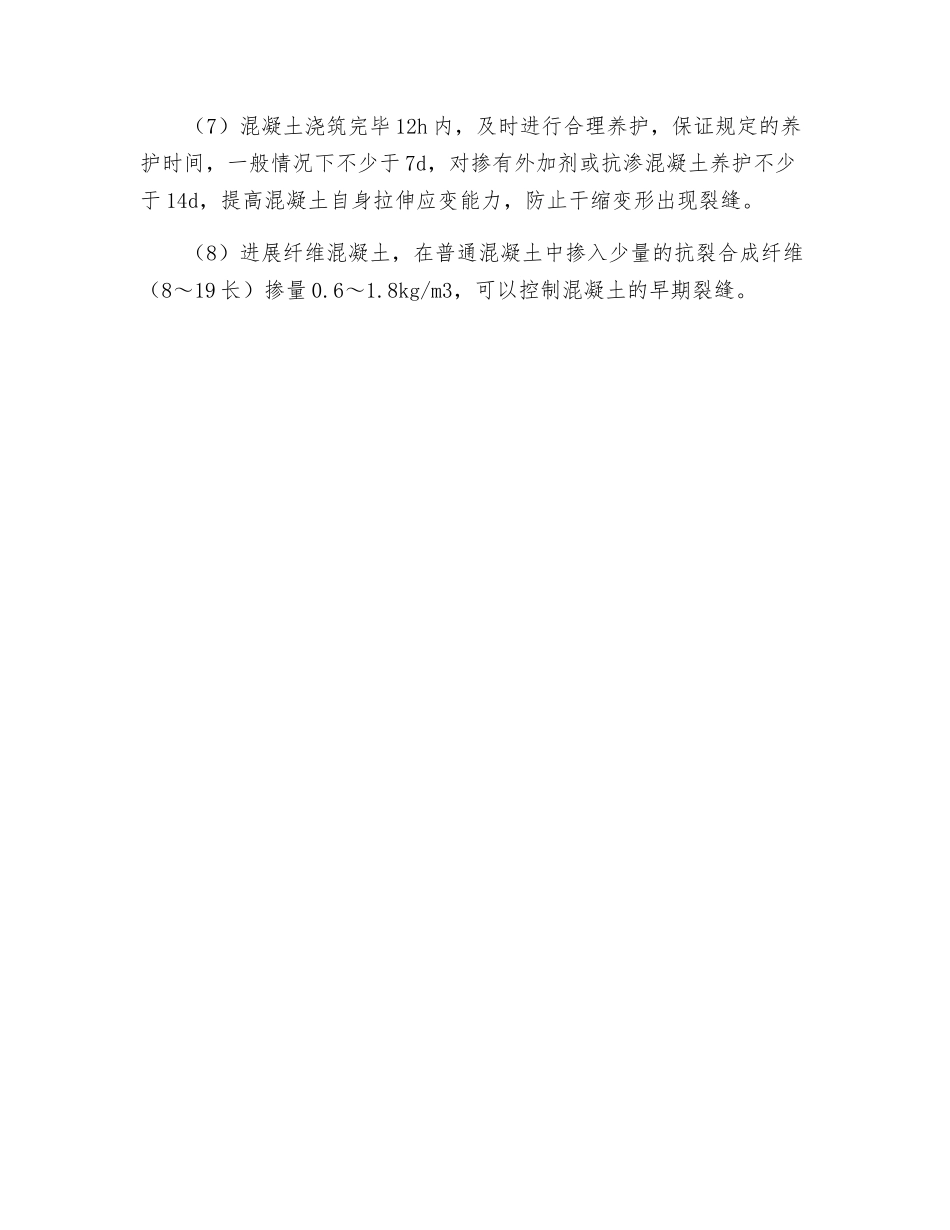

现浇混凝土楼板施工方面的裂缝防治措施1）应当严格根据配合比进行计量投料，控制搅拌时间及水灰比，并根据现场砂含水量变化及原砂中含有 5 以上的砾石筛选调整施工配合比，保持混凝土强度及坍落度一致，防止因水及水泥用量过多，而增加了混凝土中多余的水分及空气，从而产生较大的内应力，导致产生收缩裂缝。（2）混凝土中骨料的用量占体积的 70%左右，必须注意粗骨料的质量，石子宜用 15－20 进行合理级配，含泥量<1%；砂子应用中、粗砂，含泥量<3%，砂率控制在 40%左右，坍落度控制在 14～20；水泥应选用非早强度型、水化热低、质量稳定的普通硅酸盐水泥，减少混凝土自身收缩。（3）混凝土楼板浇注时应专人看管，控制浇筑厚度及作业程序，楼板应一次浇筑完毕，还应进行护筋、护模，保证钢筋无位移、变形，模板不走迹，支撑牢固，不跑浆。（4）钢筋制作及绑扎和接头位置及处理均应当符合设计及法律规范要求，保护层采纳统一垫块，铺设准确、牢固，保证保护层厚度符合法律规范要求。模板中线管铺设密集处的上部及下部铺放一层 18 号钢丝网，宽度每边应大于管区 100 为宜。（5）现浇混凝土楼板必须采纳平板振捣器振捣，水平垂直方向各一遍，每次振捣相互重叠 1/3 的振捣宽度，不留施工缝。（6）在初凝后，终凝前应用木抹子赶平压实及用铁抹子赶压三遍，减少收缩裂缝的出现。（7）混凝土浇筑完毕 12h 内，及时进行合理养护，保证规定的养护时间，一般情况下不少于 7d，对掺有外加剂或抗渗混凝土养护不少于 14d，提高混凝土自身拉伸应变能力，防止干缩变形出现裂缝。（8）进展纤维混凝土，在普通混凝土中掺入少量的抗裂合成纤维（8～19 长）掺量 0.6～1.8kg/m3，可以控制混凝土的早期裂缝。
