高中物理 电学实验复习之一:伏安法测电阻学案 新人教版选修3

高中物理 电学实验复习之一:伏安法测电阻学案 新人教版选修3_第1页
1/4

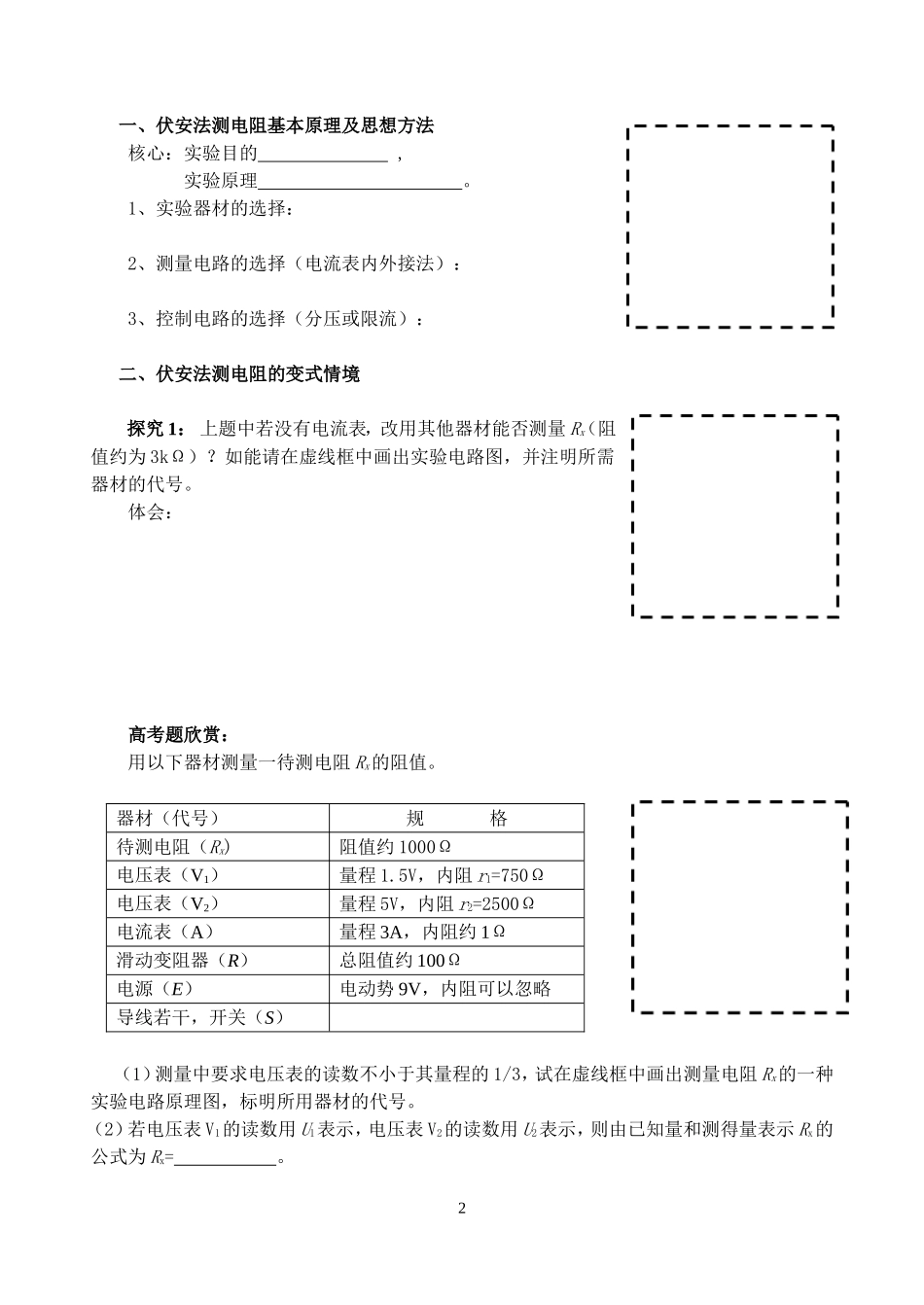

高中物理 电学实验复习之一:伏安法测电阻学案 新人教版选修3_第2页
2/4

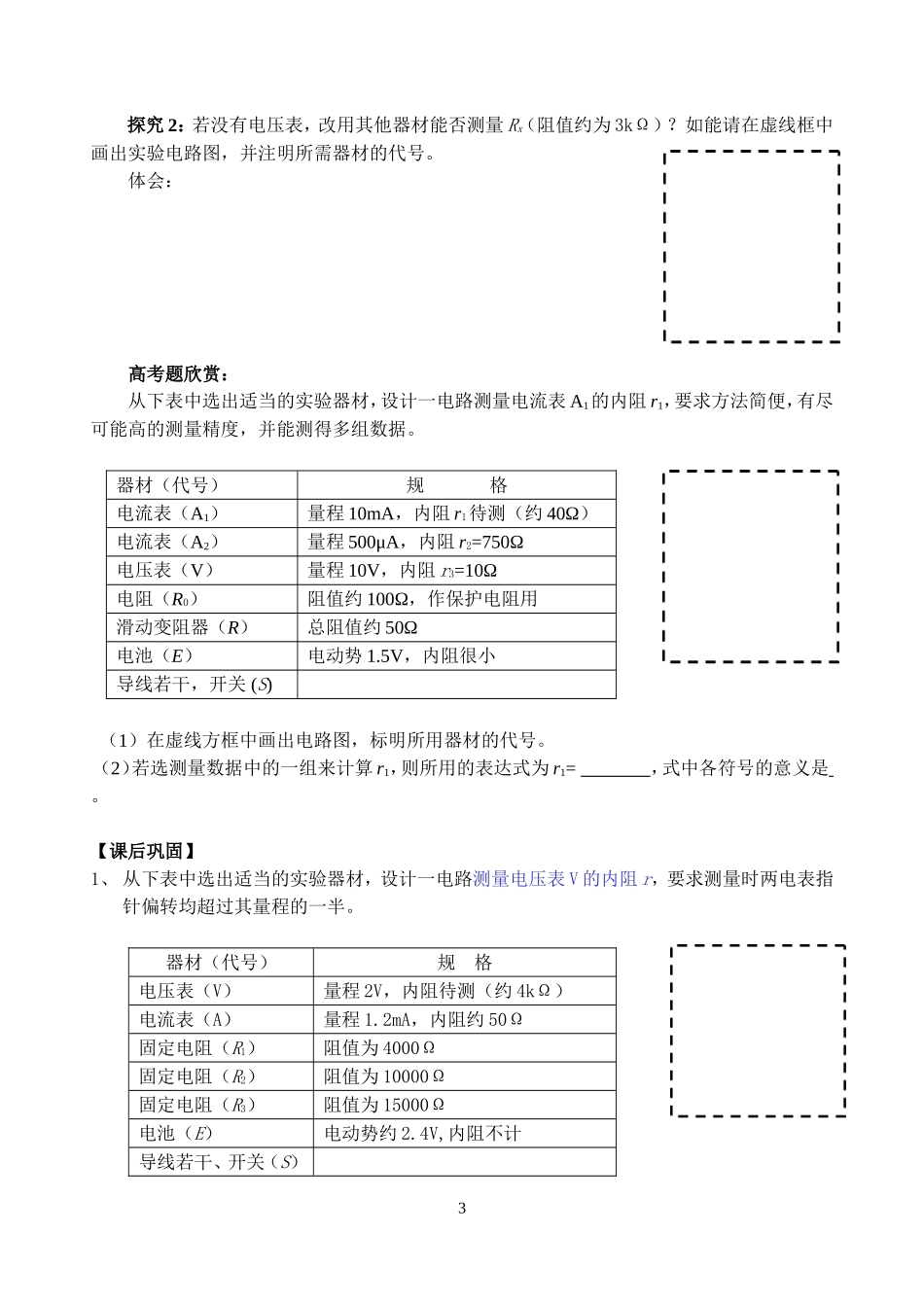

高中物理 电学实验复习之一:伏安法测电阻学案 新人教版选修3_第3页
3/4
“高三电学实验复习之一:伏安法测电阻”学案【课前热身】从下表中选出适当的实验器材,设计一电路测量未知电阻 Rx ,要求方法简便,有尽可能高的测量精度,并能测得多组数据。 器 材代号(规格)待测电阻Rx(阻值约为 5Ω)电压表V1(量程 3V,内阻约为 3kΩ)V2(量程 1V,内阻约为 1kΩ)电流表A1(量程 0.6A,内阻约为 1Ω)A2(量程 1mA,内阻约为 5Ω)滑动变阻器R(总阻值 10Ω)电源E(电动势 3V,内阻可忽略)导线若干、开关(1)本实验目的是 ,应用的实验原理是 。(2)请在图 1 虚线框中画出实验电路图,标明所用器材的代号 。(3)应用你的实验电路图测得的电阻值比真实值 (填“偏大”、“偏小”或“相同”)。(4)如果被测电阻阻值约 3kΩ,请在图 2 虚线框中画出实验电路图,标明所用器材的代号。测得的电阻值比真实值 (填“偏大”、“偏小”或“相同”)。思考: 1、如何选择合适的电表? 2、什么情况下选择电流表外接?什么情况下选择电流表内接?3、什么情况下选择滑动变阻器分压接法?什么情况下选择限流接法? 【课堂探究】1图 1图 2一、伏安法测电阻基本原理及思想方法核心:实验目的 ,实验原理 。1、实验器材的选择: 2、测量电路的选择(电流表内外接法):3、控制电路的选择(分压或限流): 二、伏安法测电阻的变式情境探究 1: 上题中若没有电流表,改用其他器材能否测量 Rx(阻值约为 3kΩ)?如能请在虚线框中画出实验电路图,并注明所需器材的代号。 体会:高考题欣赏: 用以下器材测量一待测电阻 Rx的阻值。器材(代号)规 格待测电阻(Rx)阻值约 1000Ω电压表(V1)量程 1.5V,内阻 r1=750Ω电压表(V2)量程 5V,内阻 r2=2500Ω电流表(A)量程 3A,内阻约 1Ω滑动变阻器(R)总阻值约 100Ω电源(E)电动势 9V,内阻可以忽略导线若干,开关(S)(1)测量中要求电压表的读数不小于其量程的 1/3,试在虚线框中画出测量电阻 Rx的一种实验电路原理图,标明所用器材的代号。(2)若电压表 V1的读数用 U1表示,电压表 V2的读数用 U2表示,则由已知量和测得量表示 Rx的公式为 Rx= 。2探究 2:若没有电压表,改用其他器材能否测量 Rx(阻值约为 3kΩ)?如能请在虚线框中画出实验电路图,并注明所需器材的代号。 体会:高考题欣赏:从下表中选出适当的实验器材,设计一电路测量电流表 A1的内阻 r1,要求方法简便,有尽可能高的测量精度,并能测得...
