祥瑞广场规划道路工程VIP免费

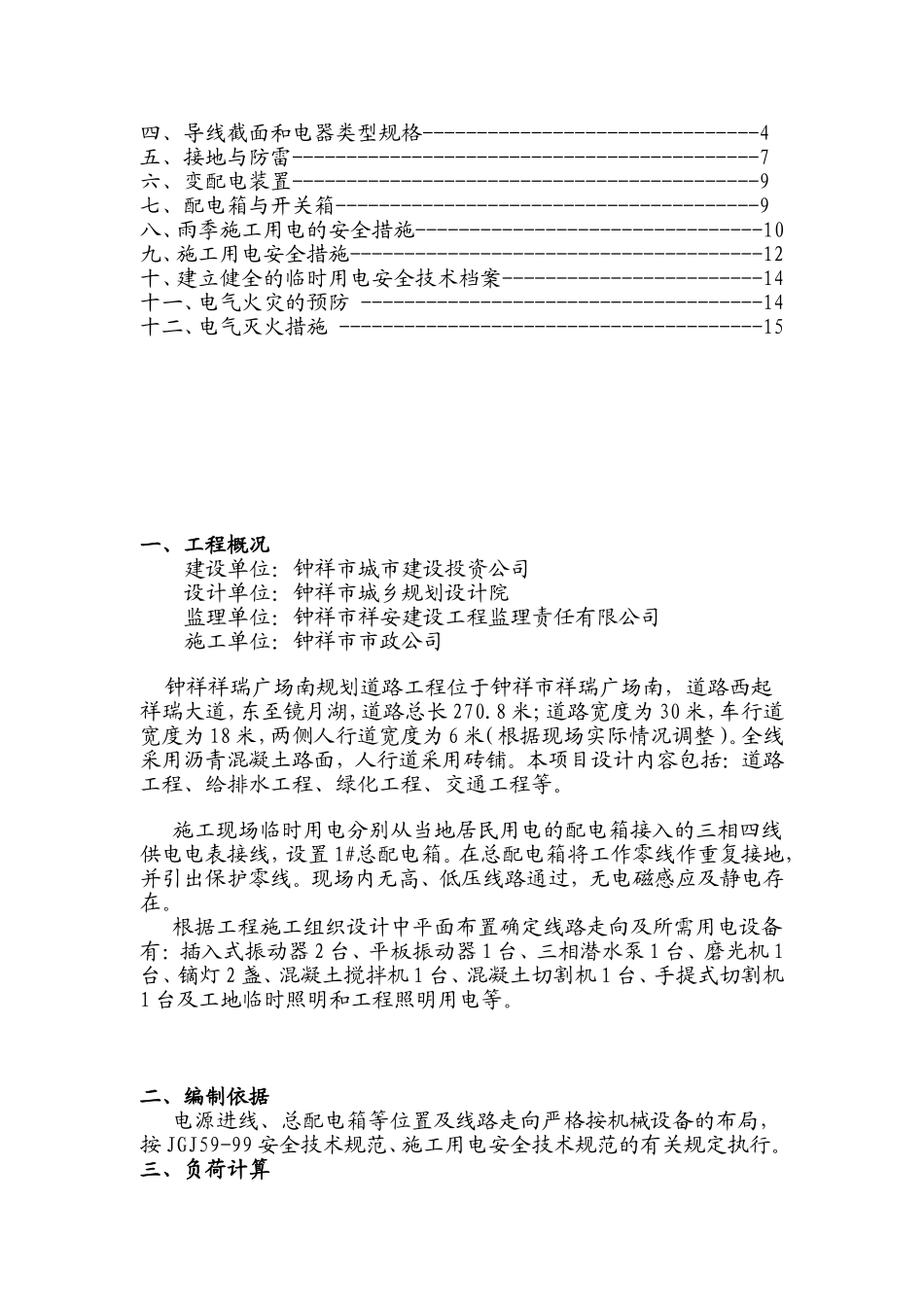

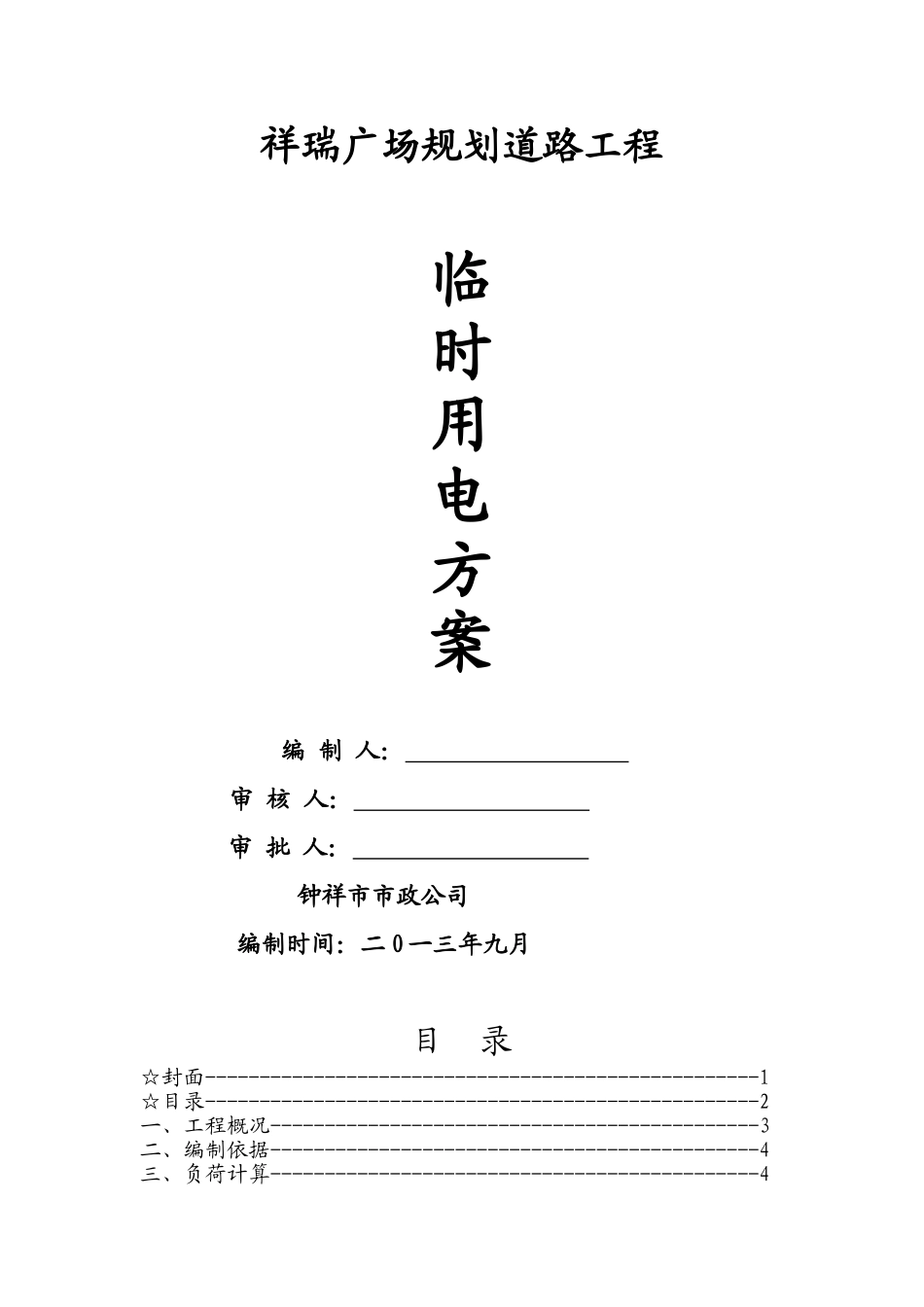

祥瑞广场规划道路工程临时用电方案编制人：审核人：审批人：钟祥市市政公司编制时间：二0一三年九月目录☆封面---------------------------------------------------1☆目录---------------------------------------------------2一、工程概况---------------------------------------------3二、编制依据---------------------------------------------4三、负荷计算---------------------------------------------4四、导线截面和电器类型规格-------------------------------4五、接地与防雷-------------------------------------------7六、变配电装置-------------------------------------------9七、配电箱与开关箱---------------------------------------9八、雨季施工用电的安全措施--------------------------------10九、施工用电安全措施--------------------------------------12十、建立健全的临时用电安全技术档案------------------------14十一、电气火灾的预防-------------------------------------14十二、电气灭火措施---------------------------------------15一、工程概况建设单位：钟祥市城市建设投资公司设计单位：钟祥市城乡规划设计院监理单位：钟祥市祥安建设工程监理责任有限公司施工单位：钟祥市市政公司钟祥祥瑞广场南规划道路工程位于钟祥市祥瑞广场南，道路西起祥瑞大道，东至镜月湖，道路总长270.8米；道路宽度为30米，车行道宽度为18米，两侧人行道宽度为6米（根据现场实际情况调整）。全线采用沥青混凝土路面，人行道采用砖铺。本项目设计内容包括：道路工程、给排水工程、绿化工程、交通工程等。施工现场临时用电分别从当地居民用电的配电箱接入的三相四线供电电表接线，设置1#总配电箱。在总配电箱将工作零线作重复接地，并引出保护零线。现场内无高、低压线路通过，无电磁感应及静电存在。根据工程施工组织设计中平面布置确定线路走向及所需用电设备有：插入式振动器2台、平板振动器1台、三相潜水泵1台、磨光机1台、镝灯2盏、混凝土搅拌机1台、混凝土切割机1台、手提式切割机1台及工地临时照明和工程照明用电等。二、编制依据电源进线、总配电箱等位置及线路走向严格按机械设备的布局，按JGJ59-99安全技术规范、施工用电安全技术规范的有关规定执行。三、负荷计算工地设备动力用电量分别为：施工机具名称单位台数合计(KW)插入式振动器2.2KW/台2台4.4平板振动器2.2KW/台1台2.2三相潜水泵4.0KW/台1台4.0磨光机4.0KW/台1台4.0镝灯3.5KW/台2盏7.0混凝土搅拌机10.55KW/台1台10.55混凝土切割机7.5KW/台1台7.5手提式切割机1.24KW/台1台1.24施工照明20合计60.89施工现场动力用电总量为：ΣP=1.05*（4.4+2.2+4+4+7+10.55+7.5+1.24+20）=63.93KW动力用电容量P动=KΣP/cosф=0.6*63.93/0.75=51.14KVA综上各阶段用电负荷计算，施工阶段用量最大为51.14KW，能满提供300KW的变压器要求。四、导线截面和电器类型规格根据工地负荷总容量，从1#总配电箱采用BV3*16+2*16橡皮铝芯电缆线木枋架空敷设，配电箱到1个动力二级箱和1个照明回路，根据设备容量采用5*6mm2、2*6mm2、3*4mm2、2*2.5mm2等各种规格的铜芯导线，线路配电导线截面选择计算如下：总配电屏，负荷约为91.37KW。按导线的允许电流选择：I线=KΣP1/(√3*U线*cosφ)=1.0*91370/(√3*380线*0.75)=185.32A按允许电压降选择：最远处用电设备离总配电室距离约280米。S=ΣP*L/（C*ε）%=63.93*280/（77*5%）%=46.5mm2按导线机械强度计算：查施工手册可得：橡皮绝缘铜芯线埋地敷设时，其导线截面；由上述三项可知：D1二级配电箱导线截面选用5*10mm2铜芯电缆线完全能够满足负荷要求。1#、2#、4#照明线路主要负责搅拌站、施工照明用电和移动箱用电，负荷约为20KW。按导线的允许电流选择：I线=KΣP1/(√3*U线*cosφ)=0.6*20000/(√3*380线*0.75)=24.3A按允许电压降选择：最远处用电设备离总配电室距离约280米。S=ΣP*L/（C*ε）%=20*280/（77*5%）%=14.54mm2按导线机械强度计算：查施工手册可得：橡皮绝缘铜芯线埋地敷设时，其导线截面；由上述三项可知：照明线路截面选用5*16mm2铜芯电缆线完全能够满足负...
