电测模拟量变送器在投运前的现场检查和试验

电测模拟量变送器在投运前的现场检查和试验_第1页
1/2

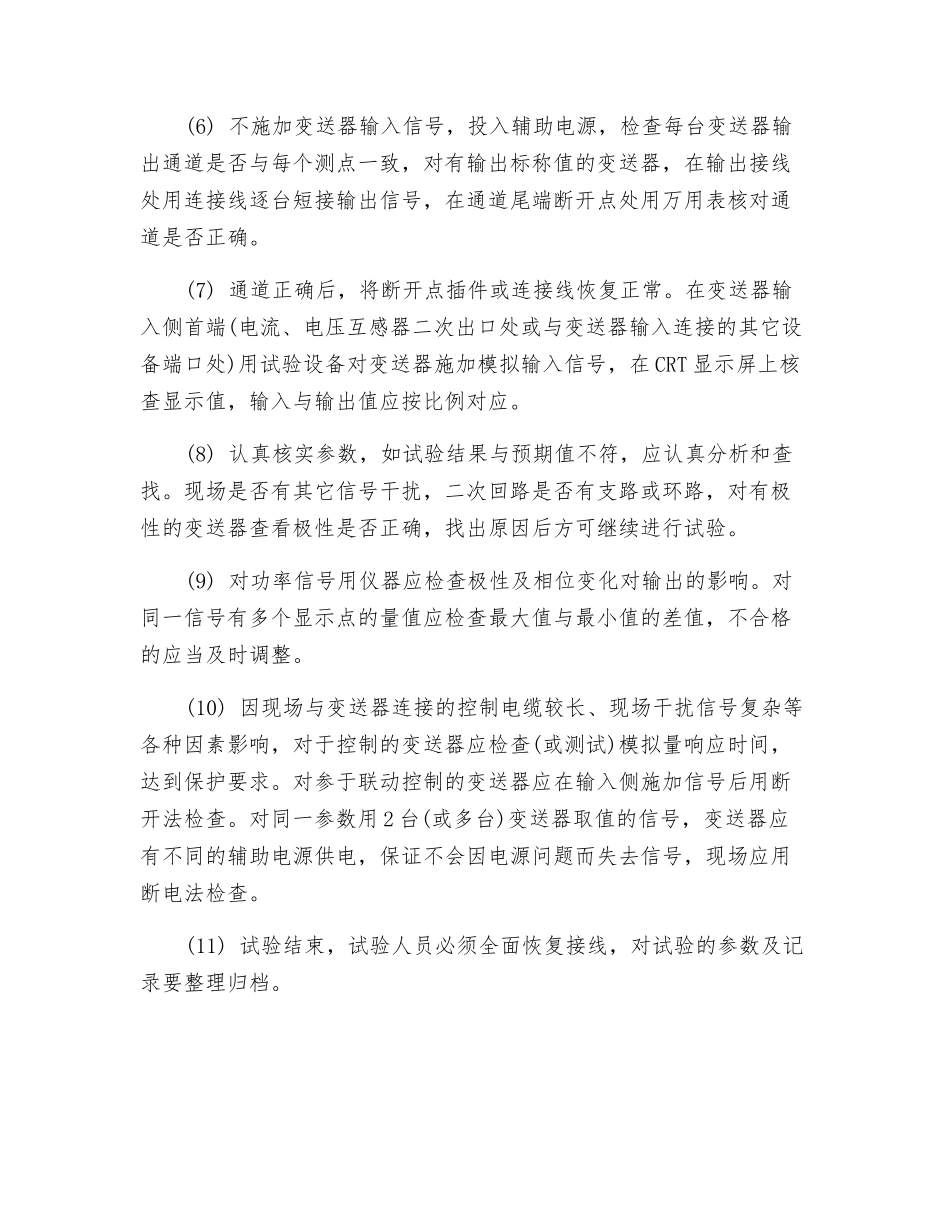

电测模拟量变送器在投运前的现场检查和试验_第2页
2/2
电测模拟量变送器在投运前的现场检查和试验陈 东(通辽发电总厂,内蒙古 通辽 XXX)电测量变送器广泛应用在电气设备参数的检测及控制上,为了进一步保证它在工作中的安全稳定运转,新安装的变送器在检验完投运前,应做现场送电前的全面检查试验工作,合格之后才可投入运转。发电机组分散控制系统中,电测模拟量变送器在投运前现场检查试验方法如下。(1) 检查变送器插件及安装螺丝齐全、牢固,标志清楚正确,接线与图纸相符,连接导线及外壳与屏体绝缘测试合格。(2) 试验前,检测、修理与运转人员要做好安全措施,事故预想要全面,所有试验用仪器、仪表检查合格。(3) 在变送器输出通道尾端与设备接线处断开插件或联接线(防止试验时损坏与之连接的微机设备)。(4) 投入变送器辅助工作电源,用万用表电压档或其它试验仪表分别对所有变送器电源接线检查是否正确。在通道尾部断开点处用万用表检查变送器的输出值(电流或电压值)是否正确。在一个系统中,因监测及控制用途不同,变送器可能用不同的电源供电,所以,检查时要分别投入辅助电源,分别检查(以此检查变送器的输出值是否正确和各路供电电源的正确性)。(5) 对辅助电源进行切、投试验 3 次,检查在实际工作现场电源突变对变送器性能的影响,发现异常及时分析,无异常则测量供电电源实际容量,做好记录(选择适合在事故情况下能有足够的容量并快速起到保护作用的供电电源)。(6) 不施加变送器输入信号,投入辅助电源,检查每台变送器输出通道是否与每个测点一致,对有输出标称值的变送器,在输出接线处用连接线逐台短接输出信号,在通道尾端断开点处用万用表核对通道是否正确。(7) 通道正确后,将断开点插件或连接线恢复正常。在变送器输入侧首端(电流、电压互感器二次出口处或与变送器输入连接的其它设备端口处)用试验设备对变送器施加模拟输入信号,在 CRT 显示屏上核查显示值,输入与输出值应按比例对应。(8) 认真核实参数,如试验结果与预期值不符,应认真分析和查找。现场是否有其它信号干扰,二次回路是否有支路或环路,对有极性的变送器查看极性是否正确,找出原因后方可继续进行试验。(9) 对功率信号用仪器应检查极性及相位变化对输出的影响。对同一信号有多个显示点的量值应检查最大值与最小值的差值,不合格的应当及时调整。(10) 因现场与变送器连接的控制电缆较长、现场干扰信号复杂等各种因素影响,对于控制的变送器应检查(或测试)模拟量响应时间,达到保护要求。对参于联...
