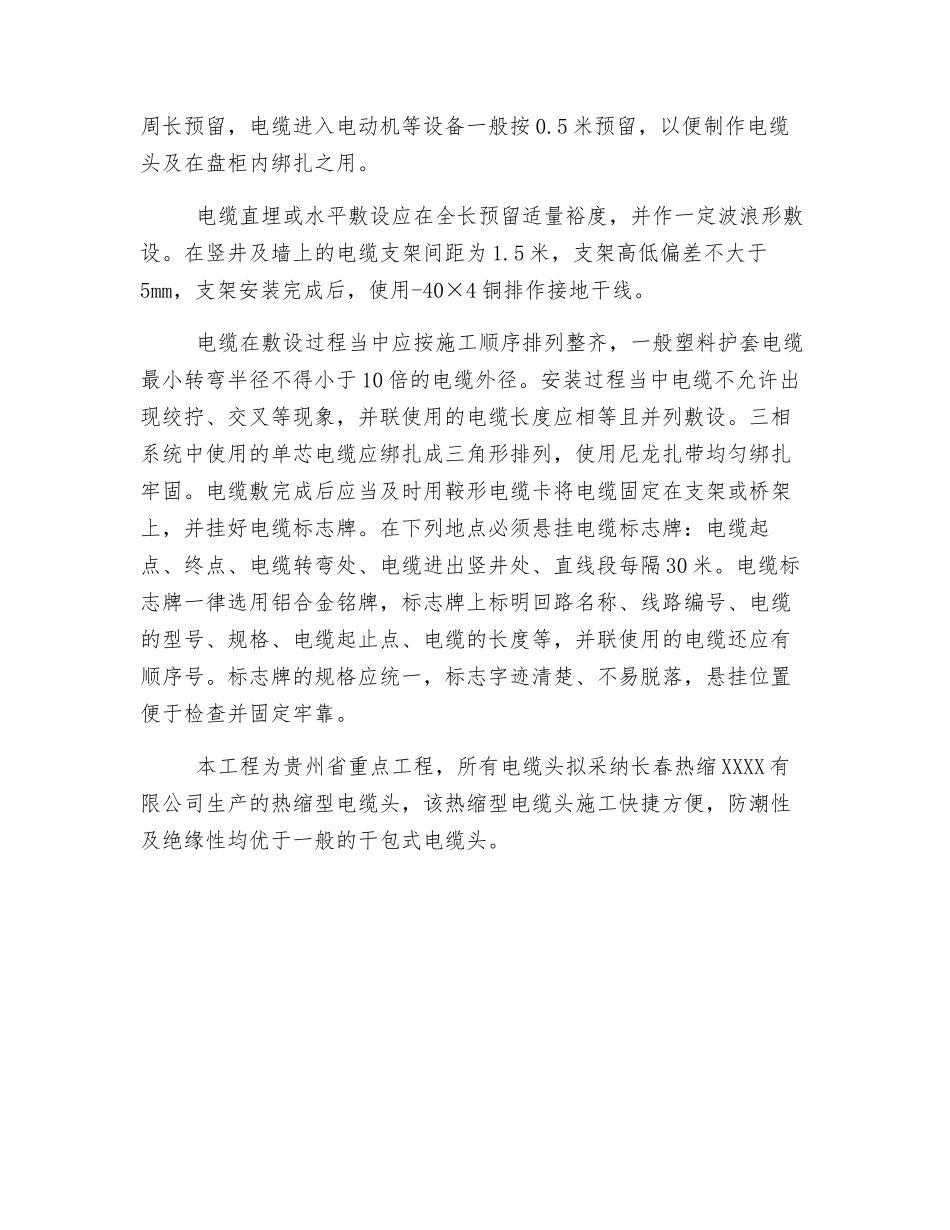

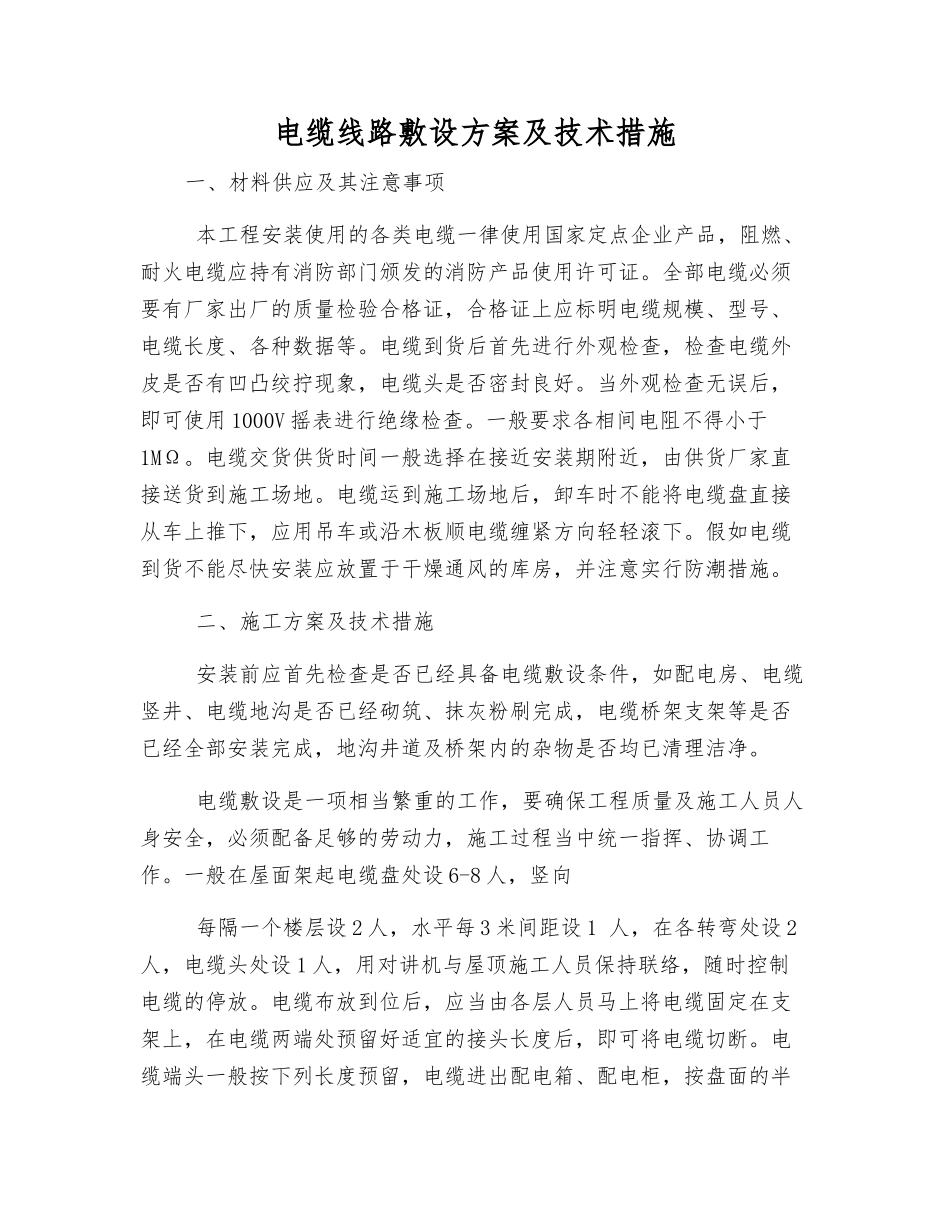

电缆线路敷设方案及技术措施一、材料供应及其注意事项 本工程安装使用的各类电缆一律使用国家定点企业产品，阻燃、耐火电缆应持有消防部门颁发的消防产品使用许可证。全部电缆必须要有厂家出厂的质量检验合格证，合格证上应标明电缆规模、型号、电缆长度、各种数据等。电缆到货后首先进行外观检查，检查电缆外皮是否有凹凸绞拧现象，电缆头是否密封良好。当外观检查无误后，即可使用 1000V 摇表进行绝缘检查。一般要求各相间电阻不得小于1MΩ。电缆交货供货时间一般选择在接近安装期附近，由供货厂家直接送货到施工场地。电缆运到施工场地后，卸车时不能将电缆盘直接从车上推下，应用吊车或沿木板顺电缆缠紧方向轻轻滚下。假如电缆到货不能尽快安装应放置于干燥通风的库房，并注意实行防潮措施。 二、施工方案及技术措施 安装前应首先检查是否已经具备电缆敷设条件，如配电房、电缆竖井、电缆地沟是否已经砌筑、抹灰粉刷完成，电缆桥架支架等是否已经全部安装完成，地沟井道及桥架内的杂物是否均已清理洁净。 电缆敷设是一项相当繁重的工作，要确保工程质量及施工人员人身安全，必须配备足够的劳动力，施工过程当中统一指挥、协调工作。一般在屋面架起电缆盘处设 6-8 人，竖向 每隔一个楼层设 2 人，水平每 3 米间距设 1 人，在各转弯处设 2人，电缆头处设 1 人，用对讲机与屋顶施工人员保持联络，随时控制电缆的停放。电缆布放到位后，应当由各层人员马上将电缆固定在支架上，在电缆两端处预留好适宜的接头长度后，即可将电缆切断。电缆端头一般按下列长度预留，电缆进出配电箱、配电柜，按盘面的半周长预留，电缆进入电动机等设备一般按 0.5 米预留，以便制作电缆头及在盘柜内绑扎之用。 电缆直埋或水平敷设应在全长预留适量裕度，并作一定波浪形敷设。在竖井及墙上的电缆支架间距为 1.5 米，支架高低偏差不大于5mm，支架安装完成后，使用-40×4 铜排作接地干线。 电缆在敷设过程当中应按施工顺序排列整齐，一般塑料护套电缆最小转弯半径不得小于 10 倍的电缆外径。安装过程当中电缆不允许出现绞拧、交叉等现象，并联使用的电缆长度应相等且并列敷设。三相系统中使用的单芯电缆应绑扎成三角形排列，使用尼龙扎带均匀绑扎牢固。电缆敷完成后应当及时用鞍形电缆卡将电缆固定在支架或桥架上，并挂好电缆标志牌。在下列地点必须悬挂电缆标志牌：电缆起点、终点、电缆转弯处、电缆进出竖井处、直线段每隔 30 米。电缆标...
