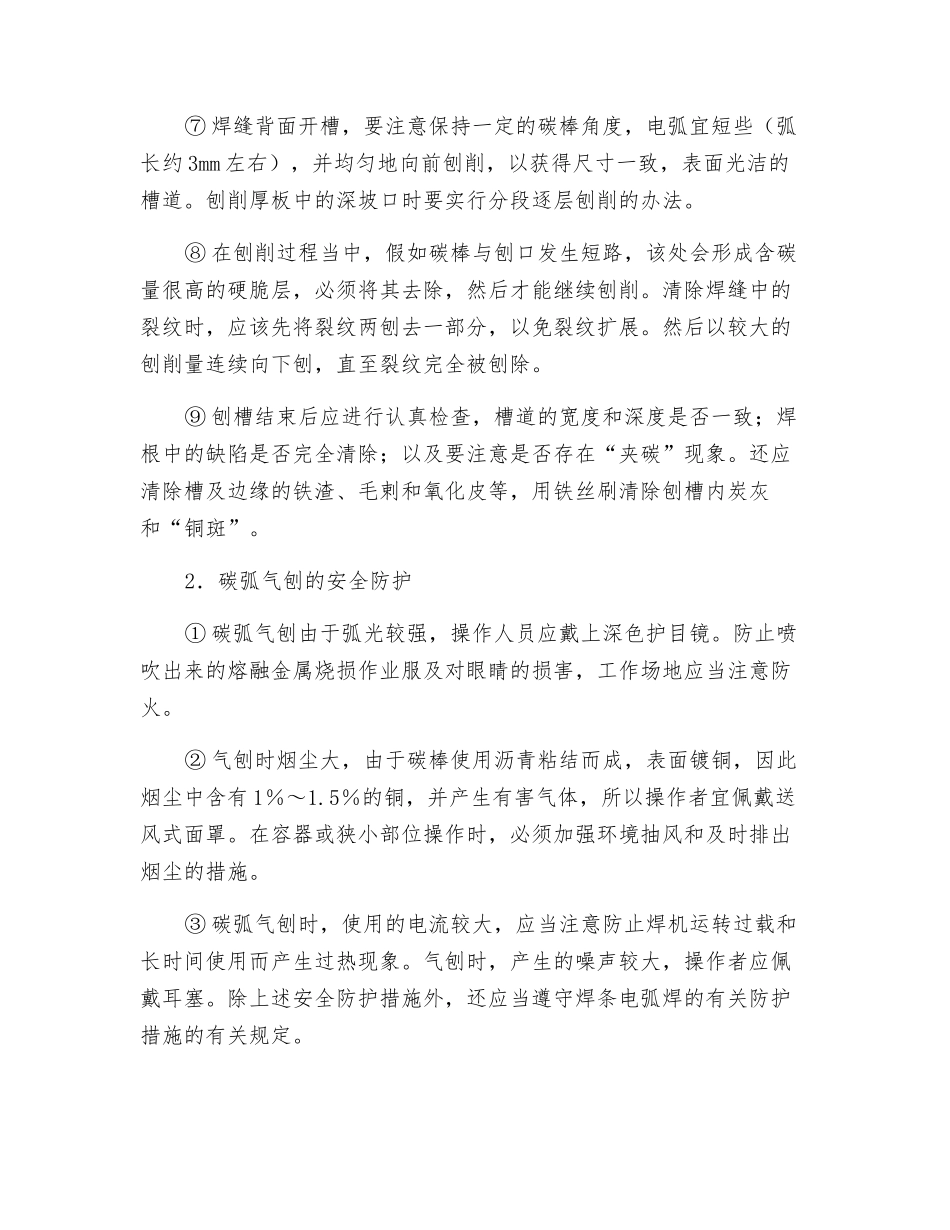

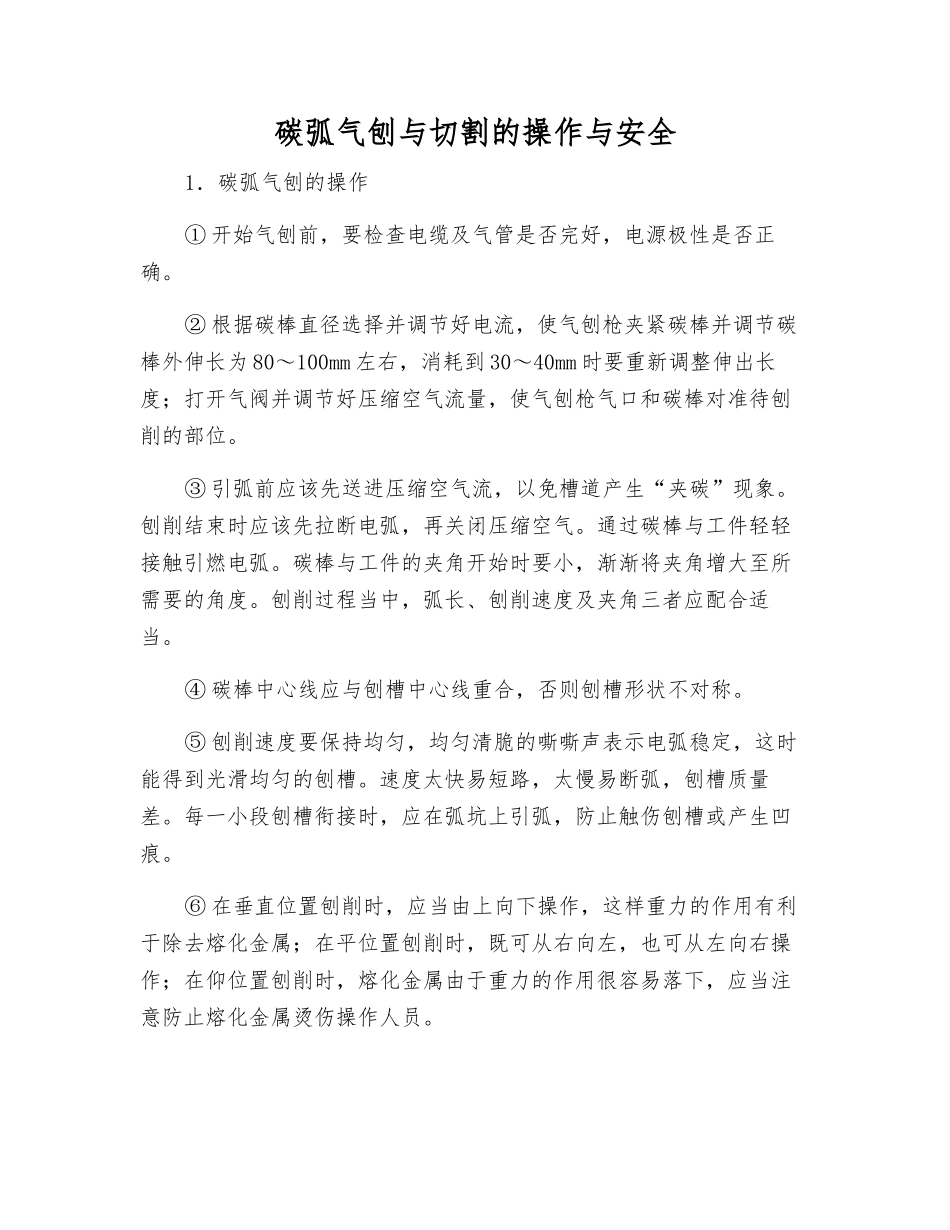

碳弧气刨与切割的操作与安全1．碳弧气刨的操作① 开始气刨前，要检查电缆及气管是否完好，电源极性是否正确。② 根据碳棒直径选择并调节好电流，使气刨枪夹紧碳棒并调节碳棒外伸长为 80～100mm 左右，消耗到 30～40mm 时要重新调整伸出长度；打开气阀并调节好压缩空气流量，使气刨枪气口和碳棒对准待刨削的部位。③ 引弧前应该先送进压缩空气流，以免槽道产生“夹碳”现象。刨削结束时应该先拉断电弧，再关闭压缩空气。通过碳棒与工件轻轻接触引燃电弧。碳棒与工件的夹角开始时要小，渐渐将夹角增大至所需要的角度。刨削过程当中，弧长、刨削速度及夹角三者应配合适当。④ 碳棒中心线应与刨槽中心线重合，否则刨槽形状不对称。⑤ 刨削速度要保持均匀，均匀清脆的嘶嘶声表示电弧稳定，这时能得到光滑均匀的刨槽。速度太快易短路，太慢易断弧，刨槽质量差。每一小段刨槽衔接时，应在弧坑上引弧，防止触伤刨槽或产生凹痕。⑥ 在垂直位置刨削时，应当由上向下操作，这样重力的作用有利于除去熔化金属；在平位置刨削时，既可从右向左，也可从左向右操作；在仰位置刨削时，熔化金属由于重力的作用很容易落下，应当注意防止熔化金属烫伤操作人员。⑦ 焊缝背面开槽，要注意保持一定的碳棒角度，电弧宜短些（弧长约 3mm 左右），并均匀地向前刨削，以获得尺寸一致，表面光洁的槽道。刨削厚板中的深坡口时要实行分段逐层刨削的办法。⑧ 在刨削过程当中，假如碳棒与刨口发生短路，该处会形成含碳量很高的硬脆层，必须将其去除，然后才能继续刨削。清除焊缝中的裂纹时，应该先将裂纹两刨去一部分，以免裂纹扩展。然后以较大的刨削量连续向下刨，直至裂纹完全被刨除。⑨ 刨槽结束后应进行认真检查，槽道的宽度和深度是否一致；焊根中的缺陷是否完全清除；以及要注意是否存在“夹碳”现象。还应清除槽及边缘的铁渣、毛剌和氧化皮等，用铁丝刷清除刨槽内炭灰和“铜斑”。2．碳弧气刨的安全防护① 碳弧气刨由于弧光较强，操作人员应戴上深色护目镜。防止喷吹出来的熔融金属烧损作业服及对眼睛的损害，工作场地应当注意防火。② 气刨时烟尘大，由于碳棒使用沥青粘结而成，表面镀铜，因此烟尘中含有 1％～1.5％的铜，并产生有害气体，所以操作者宜佩戴送风式面罩。在容器或狭小部位操作时，必须加强环境抽风和及时排出烟尘的措施。③ 碳弧气刨时，使用的电流较大，应当注意防止焊机运转过载和长时间使用而产生过热现象。气刨时，产生的噪声较大，...
