空调工程分歧管安装布置与保温方法

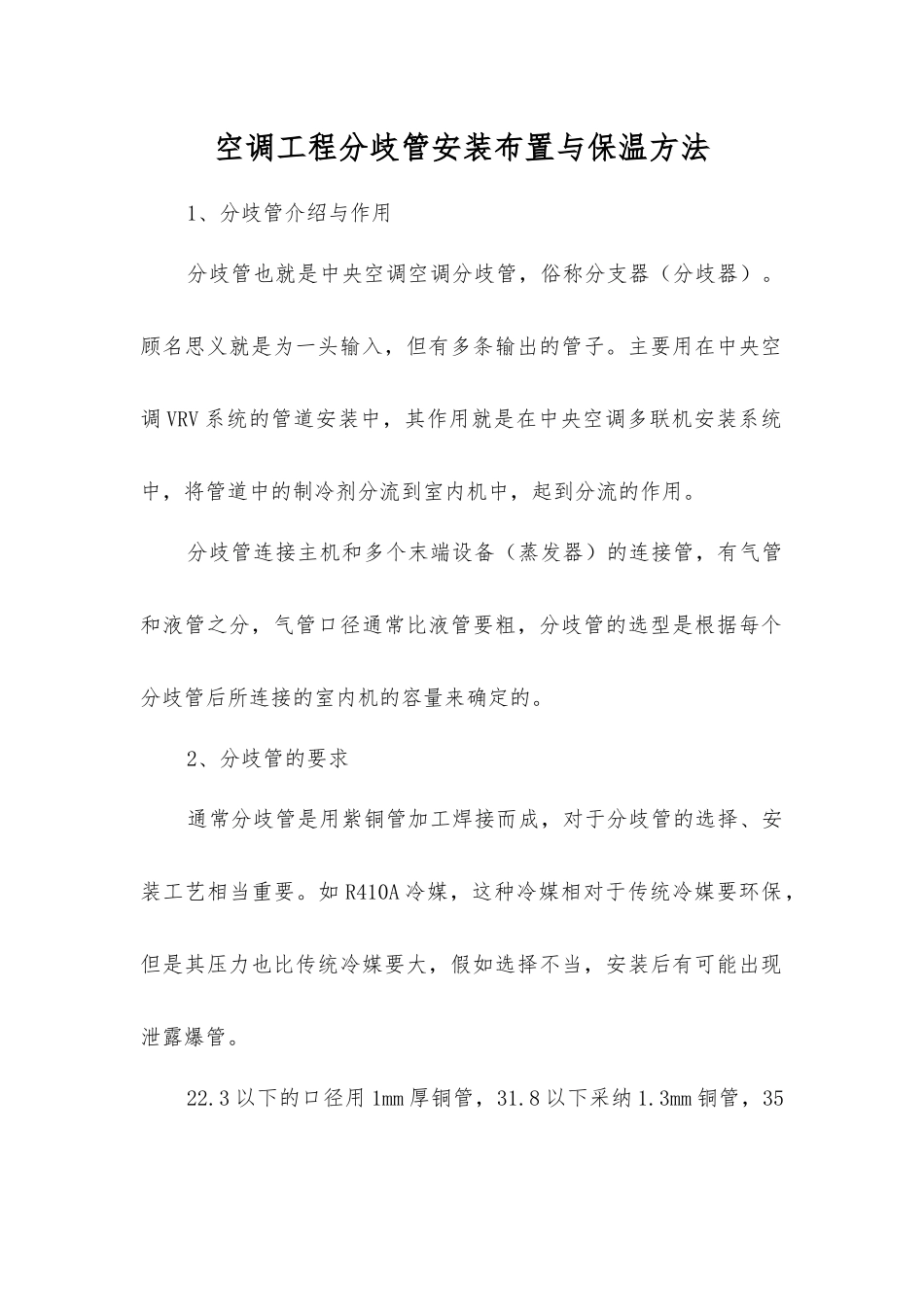

空调工程分歧管安装布置与保温方法_第1页
1/3

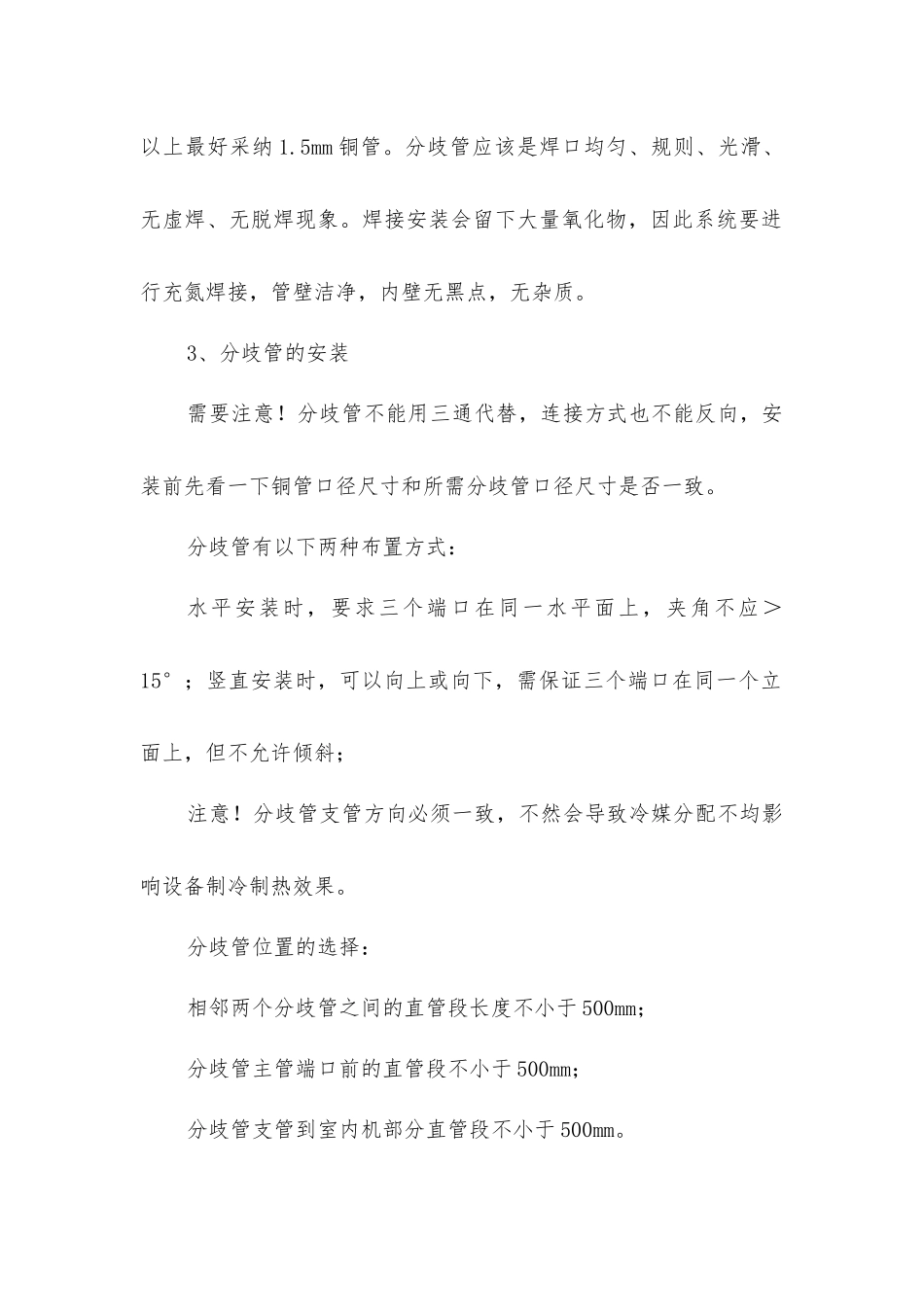

空调工程分歧管安装布置与保温方法_第2页
2/3

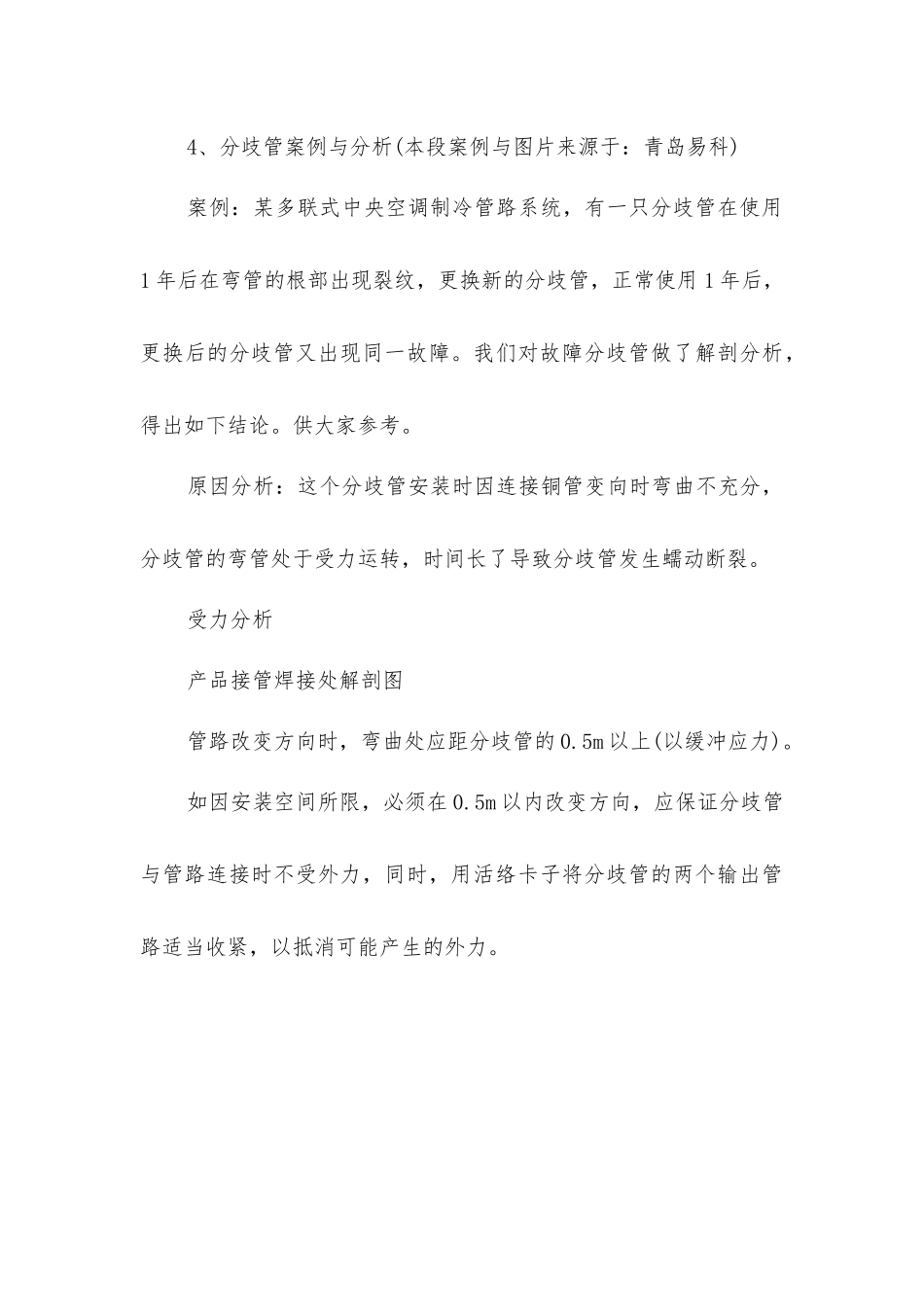

空调工程分歧管安装布置与保温方法_第3页
3/3
空调工程分歧管安装布置与保温方法1、分歧管介绍与作用分歧管也就是中央空调空调分歧管,俗称分支器(分歧器)。顾名思义就是为一头输入,但有多条输出的管子。主要用在中央空调 VRV 系统的管道安装中,其作用就是在中央空调多联机安装系统中,将管道中的制冷剂分流到室内机中,起到分流的作用。分歧管连接主机和多个末端设备(蒸发器)的连接管,有气管和液管之分,气管口径通常比液管要粗,分歧管的选型是根据每个分歧管后所连接的室内机的容量来确定的。2、分歧管的要求通常分歧管是用紫铜管加工焊接而成,对于分歧管的选择、安装工艺相当重要。如 R410A 冷媒,这种冷媒相对于传统冷媒要环保,但是其压力也比传统冷媒要大,假如选择不当,安装后有可能出现泄露爆管。22.3 以下的口径用 1mm 厚铜管,31.8 以下采纳 1.3mm 铜管,35以上最好采纳 1.5mm 铜管。分歧管应该是焊口均匀、规则、光滑、无虚焊、无脱焊现象。焊接安装会留下大量氧化物,因此系统要进行充氮焊接,管壁洁净,内壁无黑点,无杂质。3、分歧管的安装需要注意!分歧管不能用三通代替,连接方式也不能反向,安装前先看一下铜管口径尺寸和所需分歧管口径尺寸是否一致。分歧管有以下两种布置方式:水平安装时,要求三个端口在同一水平面上,夹角不应>15°;竖直安装时,可以向上或向下,需保证三个端口在同一个立面上,但不允许倾斜;注意!分歧管支管方向必须一致,不然会导致冷媒分配不均影响设备制冷制热效果。分歧管位置的选择:相邻两个分歧管之间的直管段长度不小于 500mm;分歧管主管端口前的直管段不小于 500mm;分歧管支管到室内机部分直管段不小于 500mm。4、分歧管案例与分析(本段案例与图片来源于:青岛易科)案例:某多联式中央空调制冷管路系统,有一只分歧管在使用1 年后在弯管的根部出现裂纹,更换新的分歧管,正常使用 1 年后,更换后的分歧管又出现同一故障。我们对故障分歧管做了解剖分析,得出如下结论。供大家参考。原因分析:这个分歧管安装时因连接铜管变向时弯曲不充分,分歧管的弯管处于受力运转,时间长了导致分歧管发生蠕动断裂。受力分析产品接管焊接处解剖图管路改变方向时,弯曲处应距分歧管的 0.5m 以上(以缓冲应力)。如因安装空间所限,必须在 0.5m 以内改变方向,应保证分歧管与管路连接时不受外力,同时,用活络卡子将分歧管的两个输出管路适当收紧,以抵消可能产生的外力。
