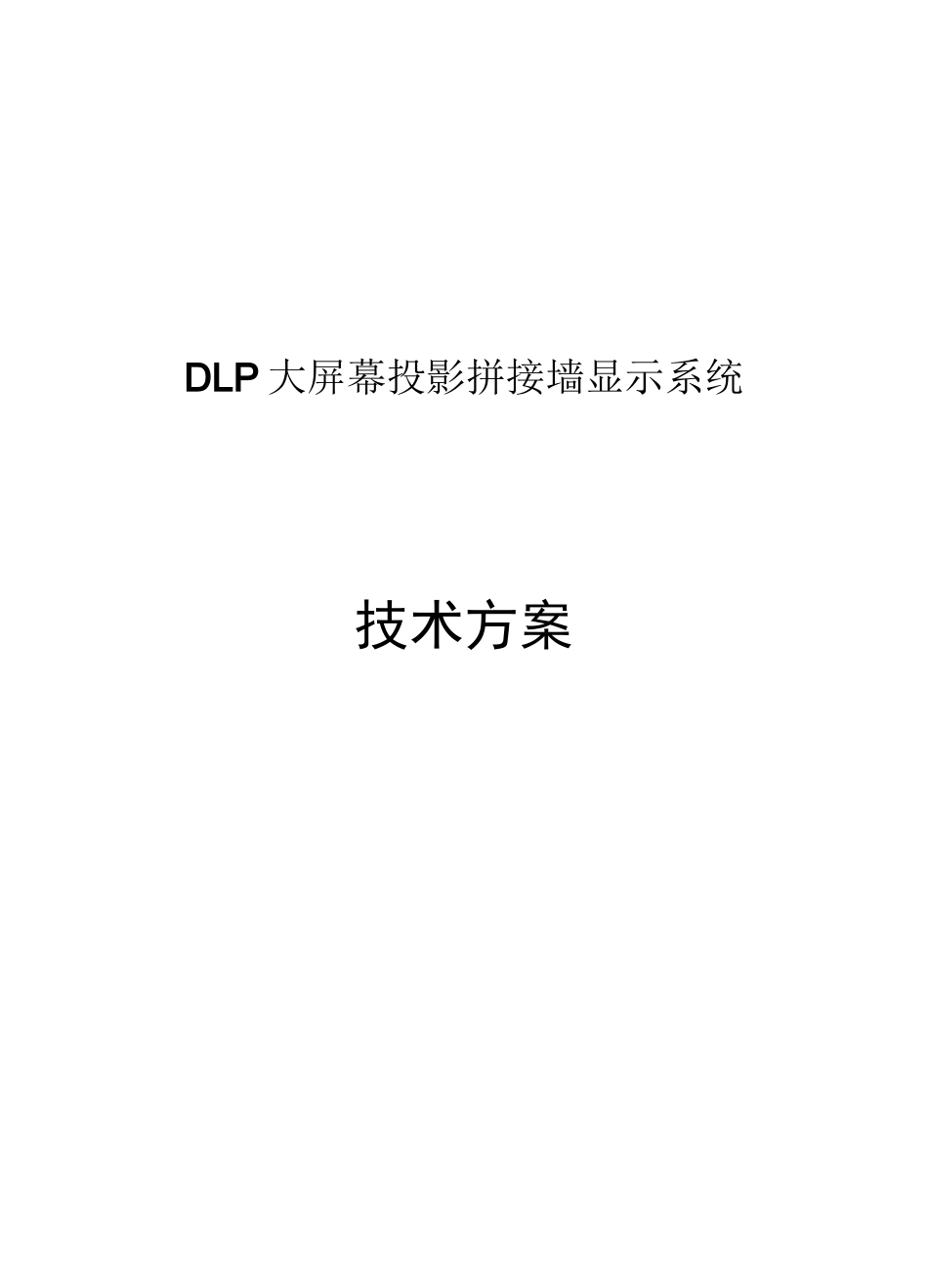

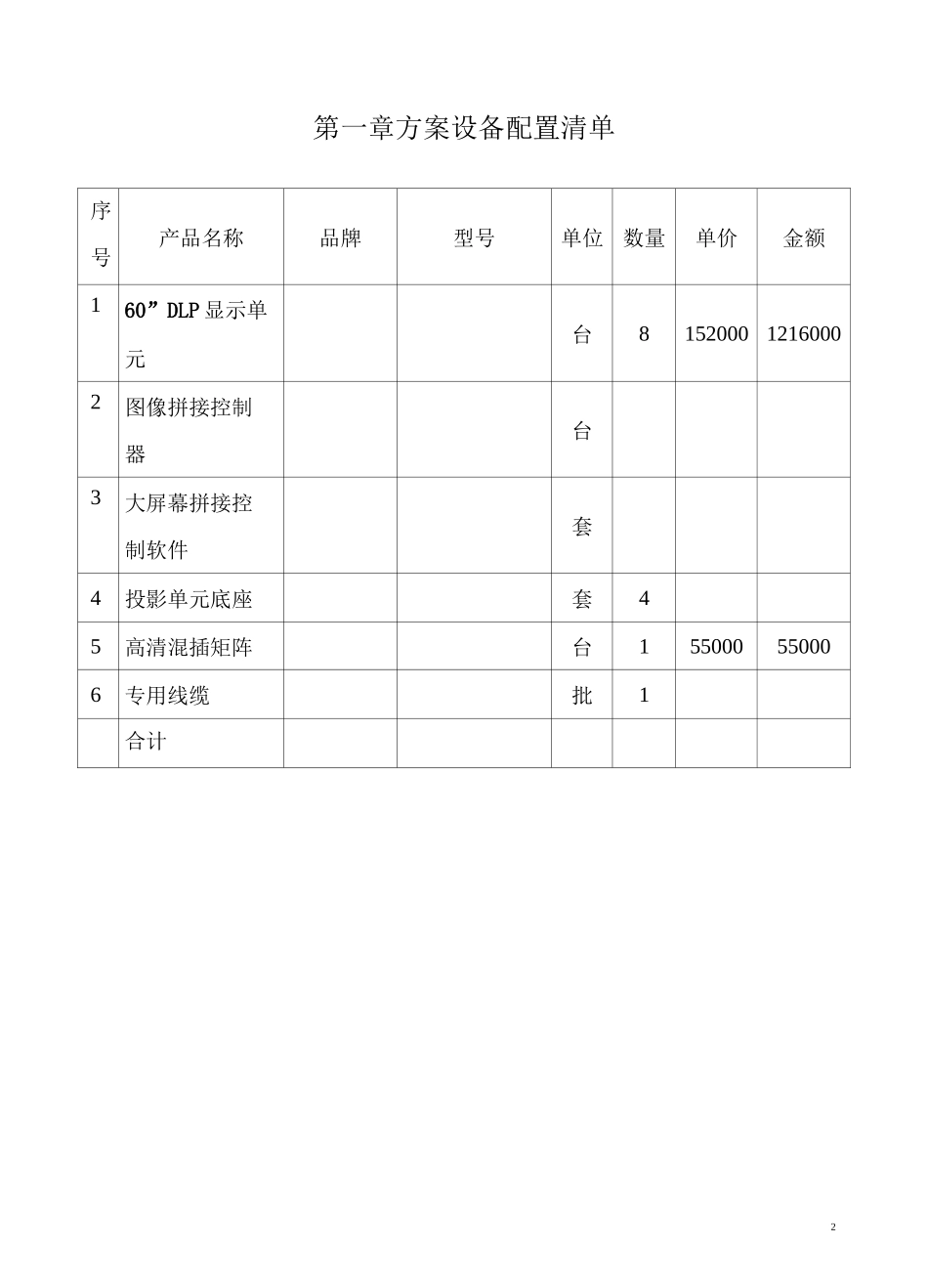

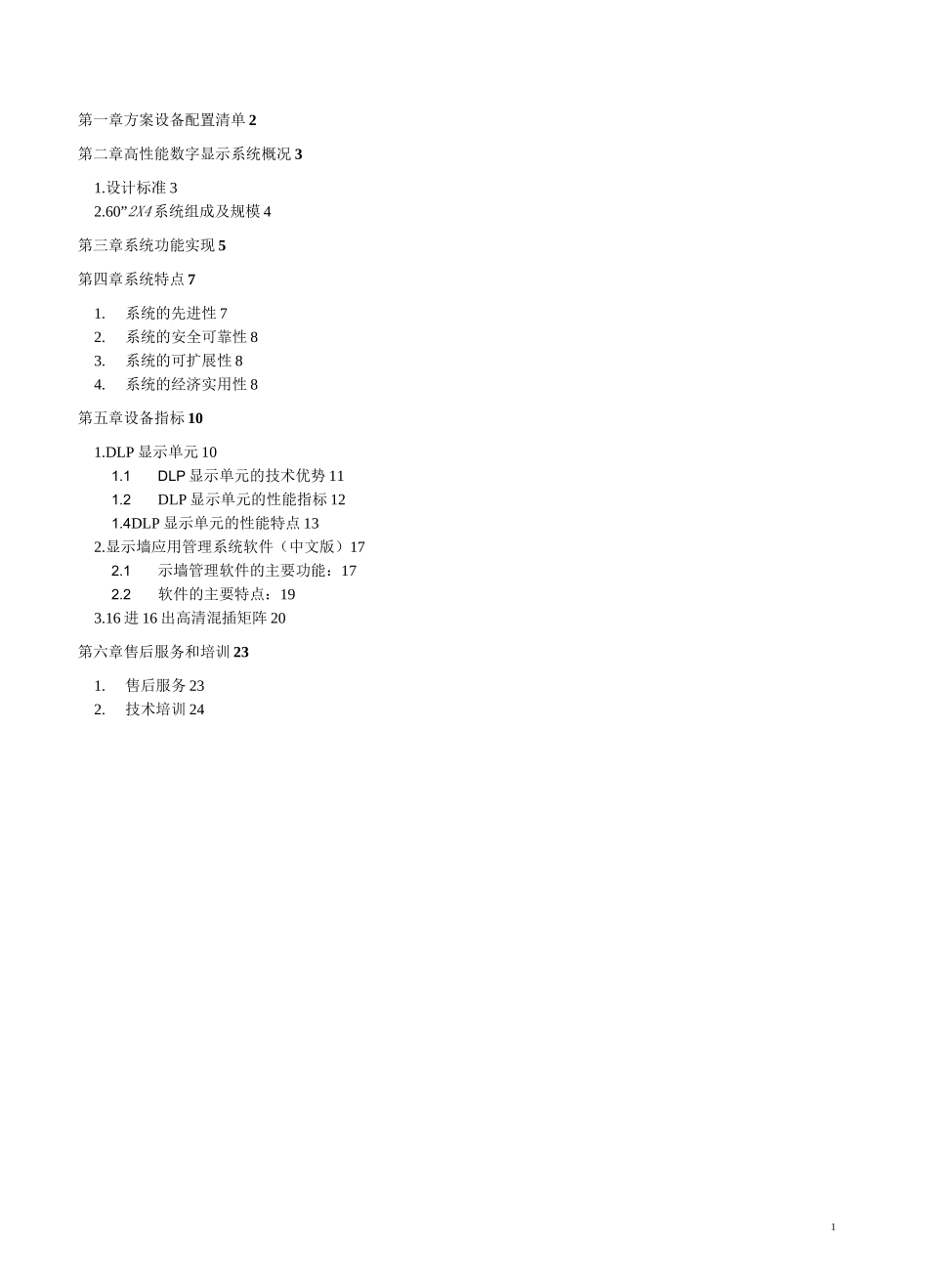

DLP 大屏幕投影拼接墙显示系统技术方案1第一章方案设备配置清单 2第二章高性能数字显示系统概况 31.设计标准 32.60”2X4 系统组成及规模 4第三章系统功能实现 5第四章系统特点 71.系统的先进性 72.系统的安全可靠性 83.系统的可扩展性 84.系统的经济实用性 8第五章设备指标 101.DLP 显示单元 101.1DLP 显示单元的技术优势 111.2DLP 显示单元的性能指标 121.4DLP 显示单元的性能特点 132.显示墙应用管理系统软件（中文版）172.1示墙管理软件的主要功能：172.2软件的主要特点：193.16 进 16 出高清混插矩阵 20第六章售后服务和培训 231.售后服务 232.技术培训 242第一章方案设备配置清单序号产品名称品牌型号单位数量单价金额160”DLP 显示单元台815200012160002图像拼接控制器台3大屏幕拼接控制软件套4投影单元底座套45高清混插矩阵台155000550006专用线缆批1合计3第二章 DLP 显示系统概况本技术方案提供的大屏幕投影显示系统是根据用户需求专门设计的。它将国际最卓越的DLP 高清晰度数码显示技术、投影墙无缝拼接技术、多屏图像处理技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的大屏幕投影显示系统。通过这套投影拼接墙显示系统可以将各类计算机信号、视频信号在大屏幕投影墙上显示，形成一套功能完善、技术先进的信息显示管理控制系统，为用户提供一个交互式的灵活系统，适应不断发展的各种需要。1.设计标准我司为整套系统进行总体设计及选用的设备均符合 ISO（国际标准化组织）、IEC（国际电工委员会）、ITU-T（国际电信联盟）、IEEE（电气和电子工程师协会）、GB（国家标准委员会）等行业标准，包括：■《民用建筑电气设计规范》（JGJ/T16-92）■《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）■《建筑与建筑群综合布线系统工程验收规范》（GB/T50312-2000）■ISO 国际质量认证■中国强制性认证（CCC 认证）■抗震试验报告、产品执行标准X4・1220mm大屏幕投影墙体底座42.60”2X4 系统组成及规模整套大屏幕投影显示系统主要由以下几部分组成1.60”2X4DLP 显示单元2.拼墙管理软件3.长线驱动型计算机接口本方案中的投影拼接墙由 8 套 60"DLP—体化显示单元拼接以 2X4 方式拼接而成，横向 2排，纵向 4 列，规格如下：单屏面积：1220mm（宽）X915mm（高）=1.11m2整屏面积：1220mm（宽）X4x915mm（高）X2=4880mm（宽）x1...
