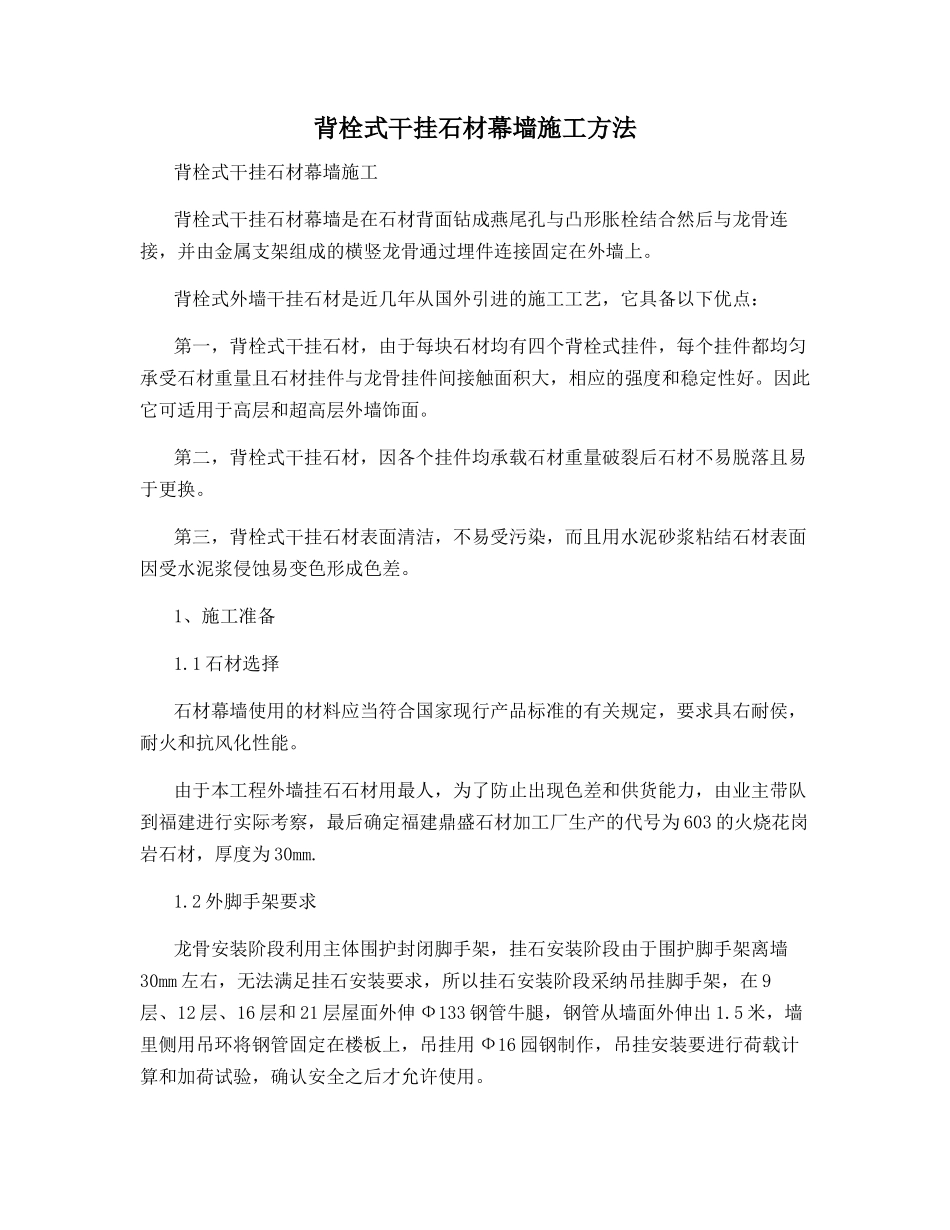

背栓式干挂石材幕墙施工方法背栓式干挂石材幕墙施工背栓式干挂石材幕墙是在石材背面钻成燕尾孔与凸形胀栓结合然后与龙骨连接，并由金属支架组成的横竖龙骨通过埋件连接固定在外墙上。背栓式外墙干挂石材是近几年从国外引进的施工工艺，它具备以下优点：第一，背栓式干挂石材，由于每块石材均有四个背栓式挂件，每个挂件都均匀承受石材重量且石材挂件与龙骨挂件间接触面积大，相应的强度和稳定性好。因此它可适用于高层和超高层外墙饰面。第二，背栓式干挂石材，因各个挂件均承载石材重量破裂后石材不易脱落且易于更换。第三，背栓式干挂石材表面清洁，不易受污染，而且用水泥砂浆粘结石材表面因受水泥浆侵蚀易变色形成色差。1、施工准备1.1 石材选择石材幕墙使用的材料应当符合国家现行产品标准的有关规定，要求具右耐侯，耐火和抗风化性能。由于本工程外墙挂石石材用最人，为了防止出现色差和供货能力，由业主带队到福建进行实际考察，最后确定福建鼎盛石材加工厂生产的代号为 603 的火烧花岗岩石材，厚度为 30mm.1.2 外脚手架要求龙骨安装阶段利用主体围护封闭脚手架，挂石安装阶段由于围护脚手架离墙30mm 左右，无法满足挂石安装要求，所以挂石安装阶段采纳吊挂脚手架，在 9层、12 层、16 层和 21 层屋面外伸 Ф133 钢管牛腿，钢管从墙面外伸出 1.5 米，墙里侧用吊环将钢管固定在楼板上，吊挂用 Ф16 园钢制作，吊挂安装要进行荷载计算和加荷试验，确认安全之后才允许使用。2、主要分项工程的施工方法与技术措施2.1 施工工序2.2 放线定位将土建方提供的基准中心线、标高线进行复测，无误后依据图纸给出的横、竖龙骨的位置和轴线放钢线，定出横、竖龙骨位置和石材幕墙位置。先由中间向两端测录，然后由两端向中间复核尺寸。放出的横、竖龙骨位置线误差心符合设计法律规范和要求。依据放线位置，寻找预埋件，假如预埋件没有即补打埋件，补打埋件用一块10mm 厚钢板和 4Ф18 膨胀螺栓，钻孔后加环氧树脂膨胀螺栓拧紧引并将螺母与螺栓点焊。2.3 龙骨安装从结构上实现先立竖框（正 12 镀槽钢），后上横框（L50*5 镀锌角钢）竖框定位后再装横框，将能很好的保证横竖框的直线度和横框的伸缩缝，安装顺序是先下后上。龙骨安装完要进行全面检查，尤其是横、竖框中心线，必须用仪器对横、竖龙骨进行调整。2.4 石材挂件的安装铝合金挂件的定位、安装是可更换背栓式石材幕墙安装中至关重要一环，它位置是准确与否直接关系到石材幕...
