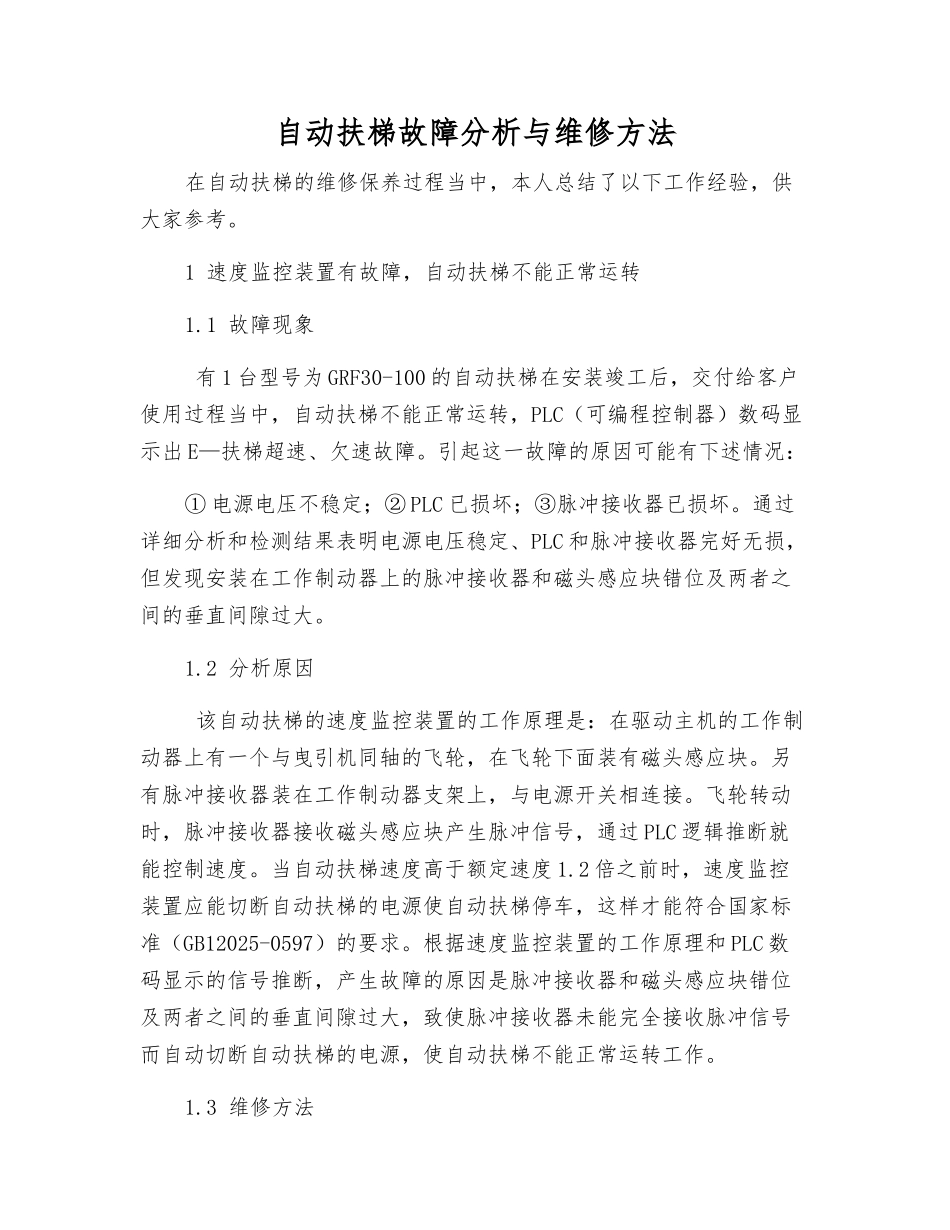

自动扶梯故障分析与维修方法

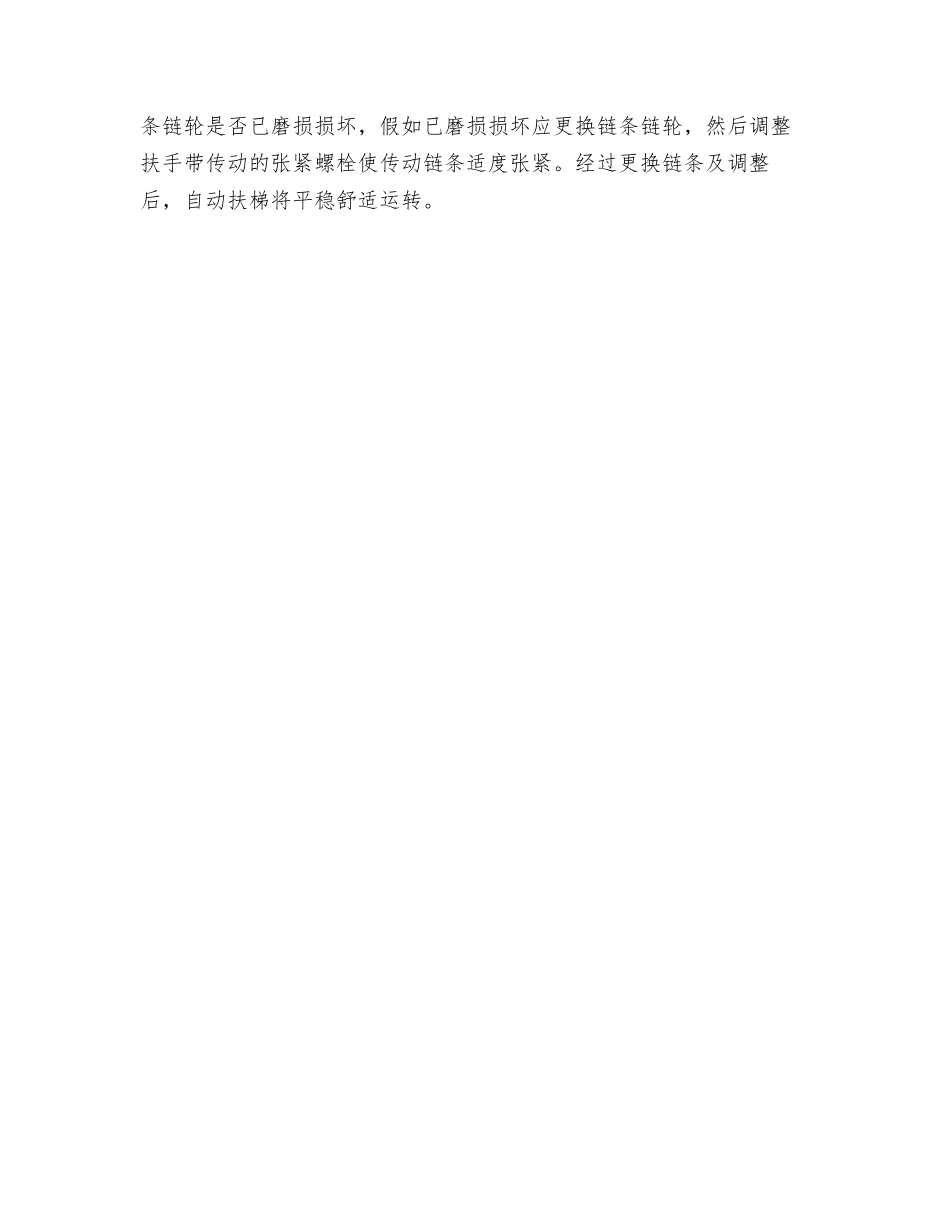

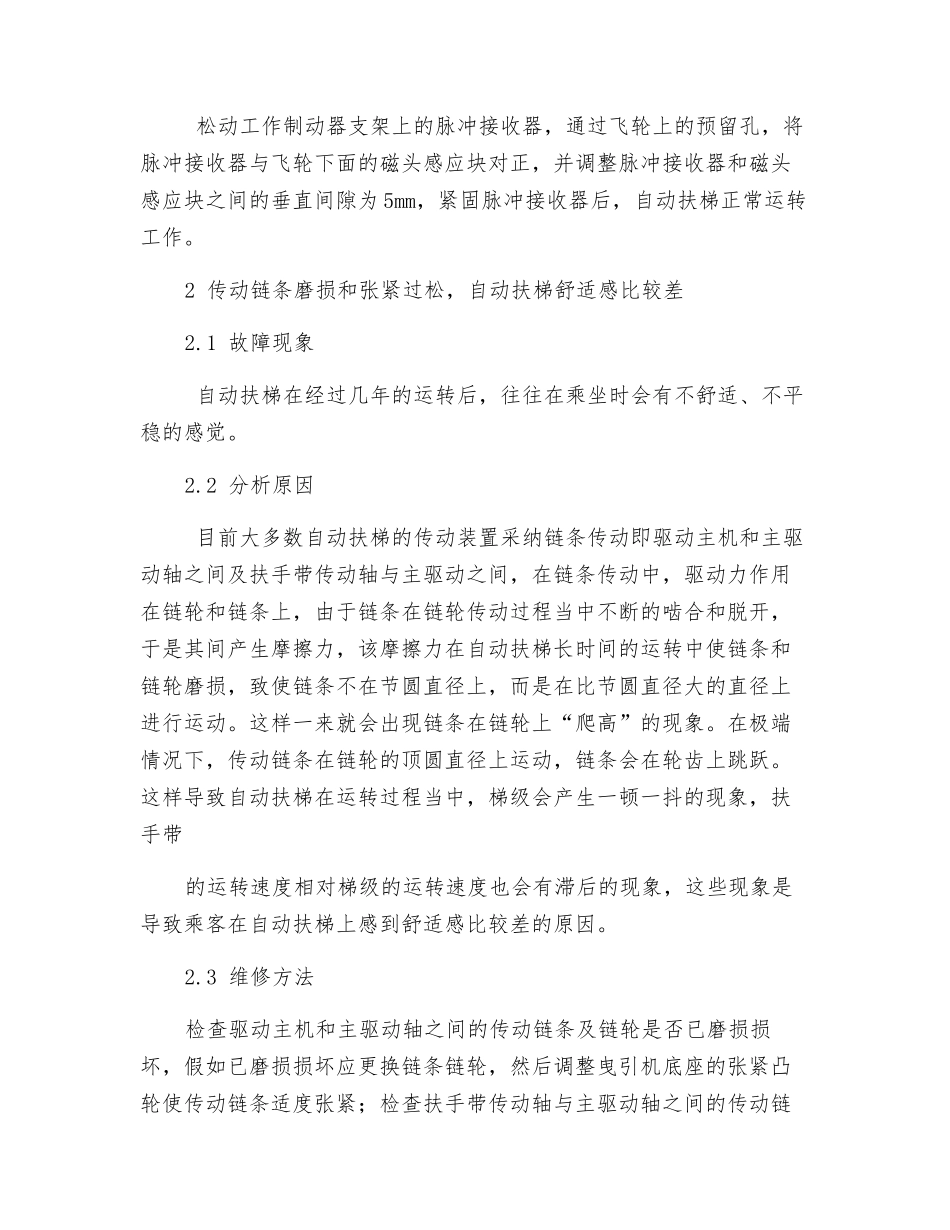

自动扶梯故障分析与维修方法在自动扶梯的维修保养过程当中，本人总结了以下工作经验，供大家参考。1 速度监控装置有故障，自动扶梯不能正常运转1.1 故障现象 有 1 台型号为 GRF30-100 的自动扶梯在安装竣工后，交付给客户使用过程当中，自动扶梯不能正常运转，PLC（可编程控制器）数码显示出 E—扶梯超速、欠速故障。引起这一故障的原因可能有下述情况：① 电源电压不稳定；② PLC 已损坏；③脉冲接收器已损坏。通过详细分析和检测结果表明电源电压稳定、PLC 和脉冲接收器完好无损，但发现安装在工作制动器上的脉冲接收器和磁头感应块错位及两者之间的垂直间隙过大。1.2 分析原因 该自动扶梯的速度监控装置的工作原理是：在驱动主机的工作制动器上有一个与曳引机同轴的飞轮，在飞轮下面装有磁头感应块。另有脉冲接收器装在工作制动器支架上，与电源开关相连接。飞轮转动时，脉冲接收器接收磁头感应块产生脉冲信号，通过 PLC 逻辑推断就能控制速度。当自动扶梯速度高于额定速度 1.2 倍之前时，速度监控装置应能切断自动扶梯的电源使自动扶梯停车，这样才能符合国家标准（GB12025-0597）的要求。根据速度监控装置的工作原理和 PLC 数码显示的信号推断，产生故障的原因是脉冲接收器和磁头感应块错位及两者之间的垂直间隙过大，致使脉冲接收器未能完全接收脉冲信号而自动切断自动扶梯的电源，使自动扶梯不能正常运转工作。1.3 维修方法 松动工作制动器支架上的脉冲接收器，通过飞轮上的预留孔，将脉冲接收器与飞轮下面的磁头感应块对正，并调整脉冲接收器和磁头感应块之间的垂直间隙为 5mm，紧固脉冲接收器后，自动扶梯正常运转工作。2 传动链条磨损和张紧过松，自动扶梯舒适感比较差2.1 故障现象 自动扶梯在经过几年的运转后，往往在乘坐时会有不舒适、不平稳的感觉。2.2 分析原因 目前大多数自动扶梯的传动装置采纳链条传动即驱动主机和主驱动轴之间及扶手带传动轴与主驱动之间，在链条传动中，驱动力作用在链轮和链条上，由于链条在链轮传动过程当中不断的啮合和脱开，于是其间产生摩擦力，该摩擦力在自动扶梯长时间的运转中使链条和链轮磨损，致使链条不在节圆直径上，而是在比节圆直径大的直径上进行运动。这样一来就会出现链条在链轮上“爬高”的现象。在极端情况下，传动链条在链轮的顶圆直径上运动，链条会在轮齿上跳跃。这样导致自动扶梯在运转过程当中，梯级会产生一顿一抖的现象，扶手带的运转速度相对梯级的运...
