热镀锌层对钢铁防腐蚀的作用

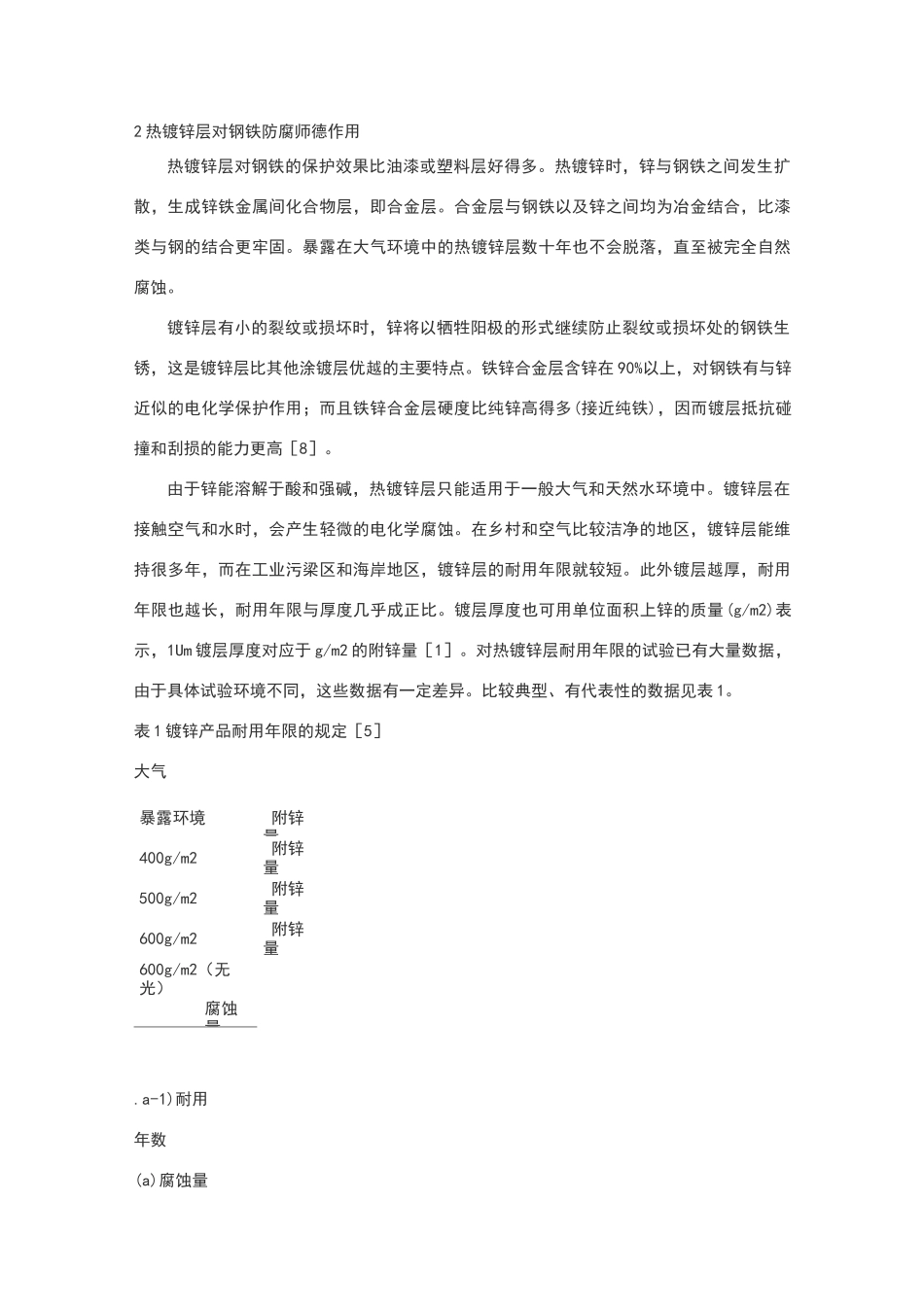

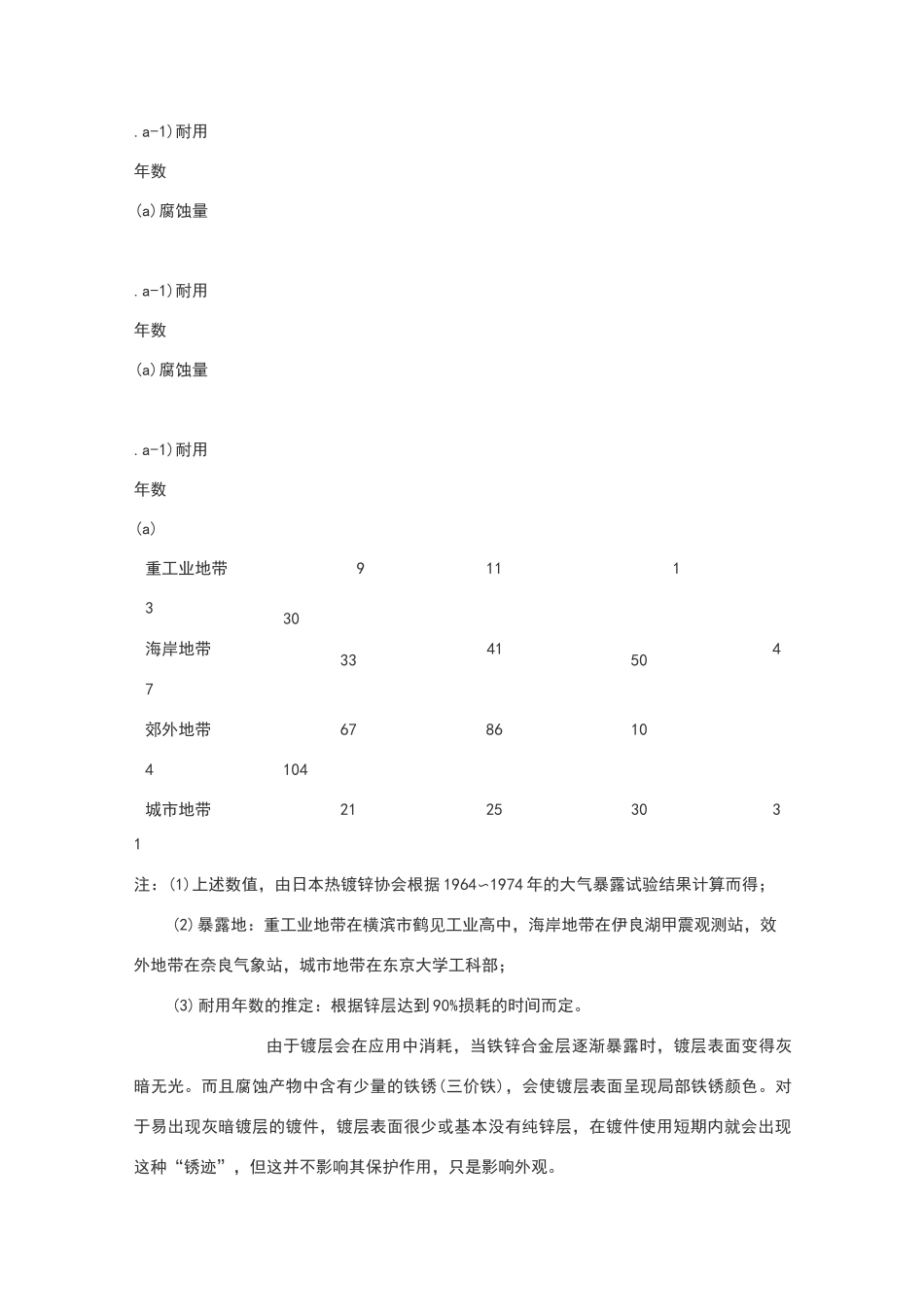

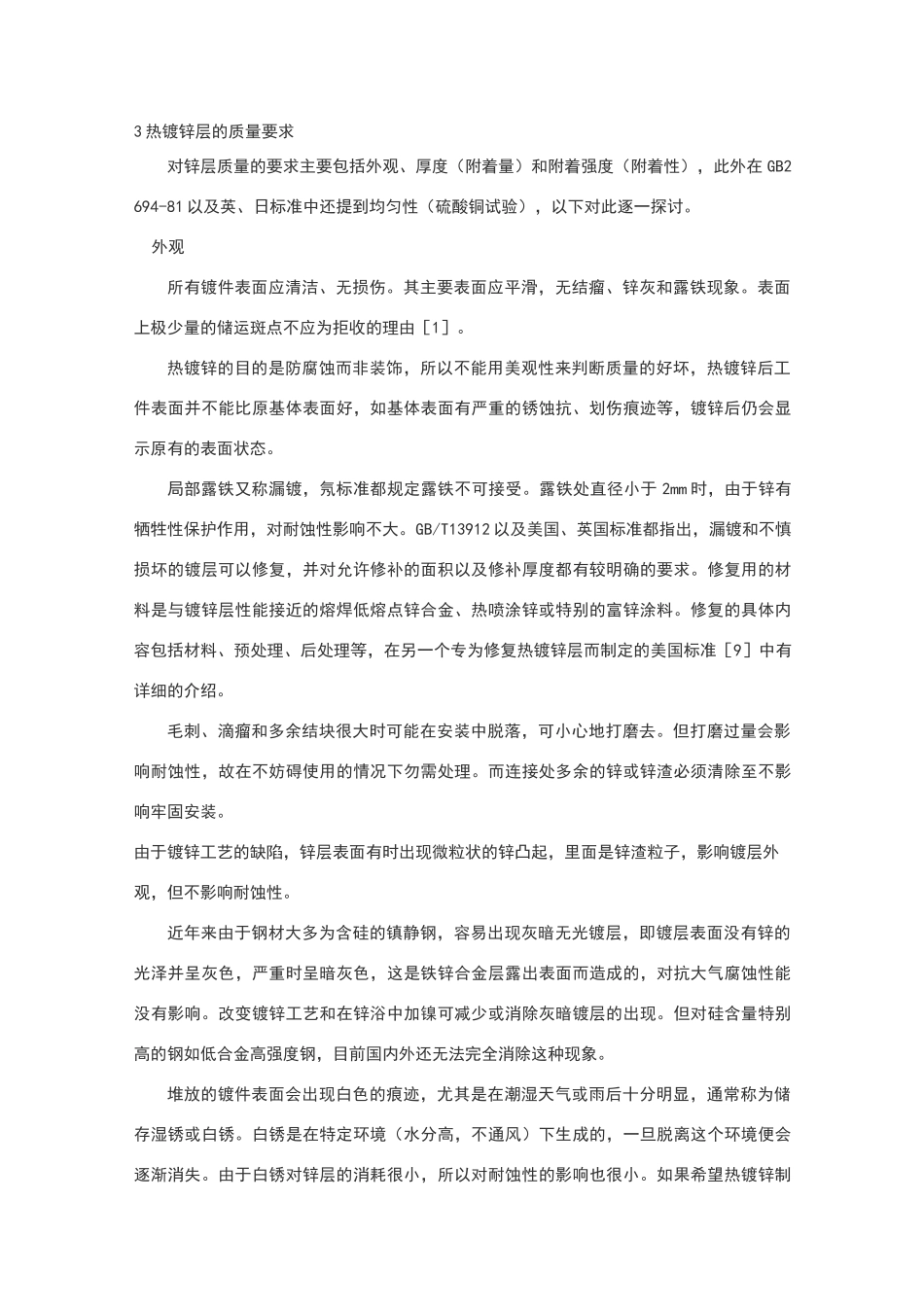

2 热镀锌层对钢铁防腐师德作用热镀锌层对钢铁的保护效果比油漆或塑料层好得多。热镀锌时，锌与钢铁之间发生扩散，生成锌铁金属间化合物层，即合金层。合金层与钢铁以及锌之间均为冶金结合，比漆类与钢的结合更牢固。暴露在大气环境中的热镀锌层数十年也不会脱落，直至被完全自然腐蚀。镀锌层有小的裂纹或损坏时，锌将以牺牲阳极的形式继续防止裂纹或损坏处的钢铁生锈，这是镀锌层比其他涂镀层优越的主要特点。铁锌合金层含锌在 90%以上，对钢铁有与锌近似的电化学保护作用；而且铁锌合金层硬度比纯锌高得多(接近纯铁)，因而镀层抵抗碰撞和刮损的能力更高［8］。由于锌能溶解于酸和强碱，热镀锌层只能适用于一般大气和天然水环境中。镀锌层在接触空气和水时，会产生轻微的电化学腐蚀。在乡村和空气比较洁净的地区，镀锌层能维持很多年，而在工业污梁区和海岸地区，镀锌层的耐用年限就较短。此外镀层越厚，耐用年限也越长，耐用年限与厚度几乎成正比。镀层厚度也可用单位面积上锌的质量(g/m2)表示，1Um 镀层厚度对应于 g/m2 的附锌量［1］。对热镀锌层耐用年限的试验已有大量数据，由于具体试验环境不同，这些数据有一定差异。比较典型、有代表性的数据见表 1。表 1 镀锌产品耐用年限的规定［5］大气暴露环境附锌量400g/m2附锌量500g/m2附锌量600g/m2附锌量600g/m2（无光）腐蚀量.a-1)耐用年数(a)腐蚀量.a-1)耐用年数(a)腐蚀量.a-1)耐用年数(a)腐蚀量.a-1)耐用年数(a)重工业地带3309111海岸地带33415047郊外地带6786104104城市地带21253031注：(1)上述数值，由日本热镀锌协会根据 1964〜1974 年的大气暴露试验结果计算而得；(2)暴露地：重工业地带在横滨市鹤见工业高中，海岸地带在伊良湖甲震观测站，效外地带在奈良气象站，城市地带在东京大学工科部；(3)耐用年数的推定：根据锌层达到 90%损耗的时间而定。由于镀层会在应用中消耗，当铁锌合金层逐渐暴露时，镀层表面变得灰暗无光。而且腐蚀产物中含有少量的铁锈(三价铁)，会使镀层表面呈现局部铁锈颜色。对于易出现灰暗镀层的镀件，镀层表面很少或基本没有纯锌层，在镀件使用短期内就会出现这种“锈迹”，但这并不影响其保护作用，只是影响外观。3 热镀锌层的质量要求对锌层质量的要求主要包括外观、厚度（附着量）和附着强度（附着性），此外在 GB2694-81 以及英、日标准中还提到均匀性（硫酸铜试验），以下对此逐一探讨。外观所有镀件表面应清洁、无损伤。其主要表面应平滑，无结瘤...
