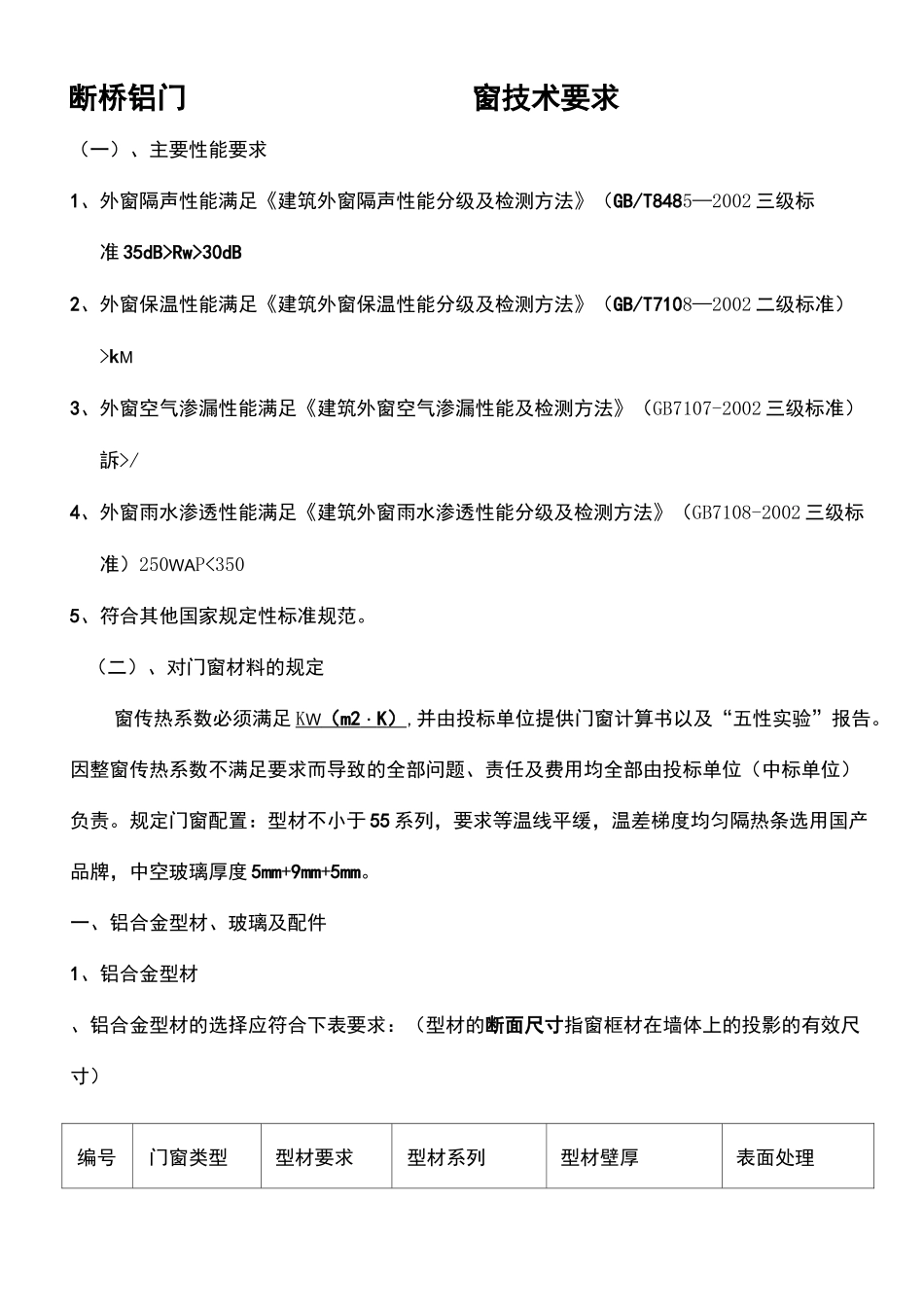

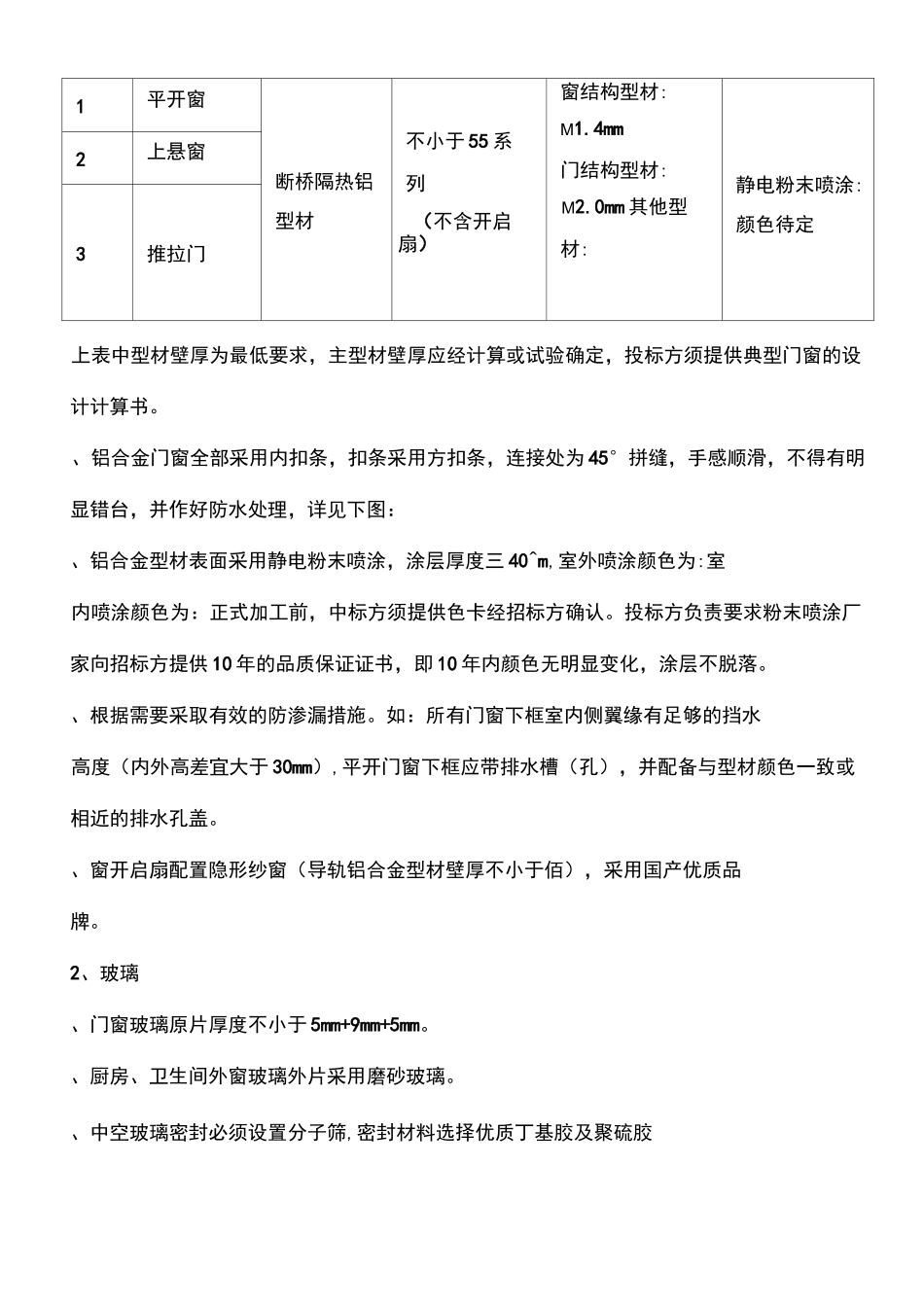

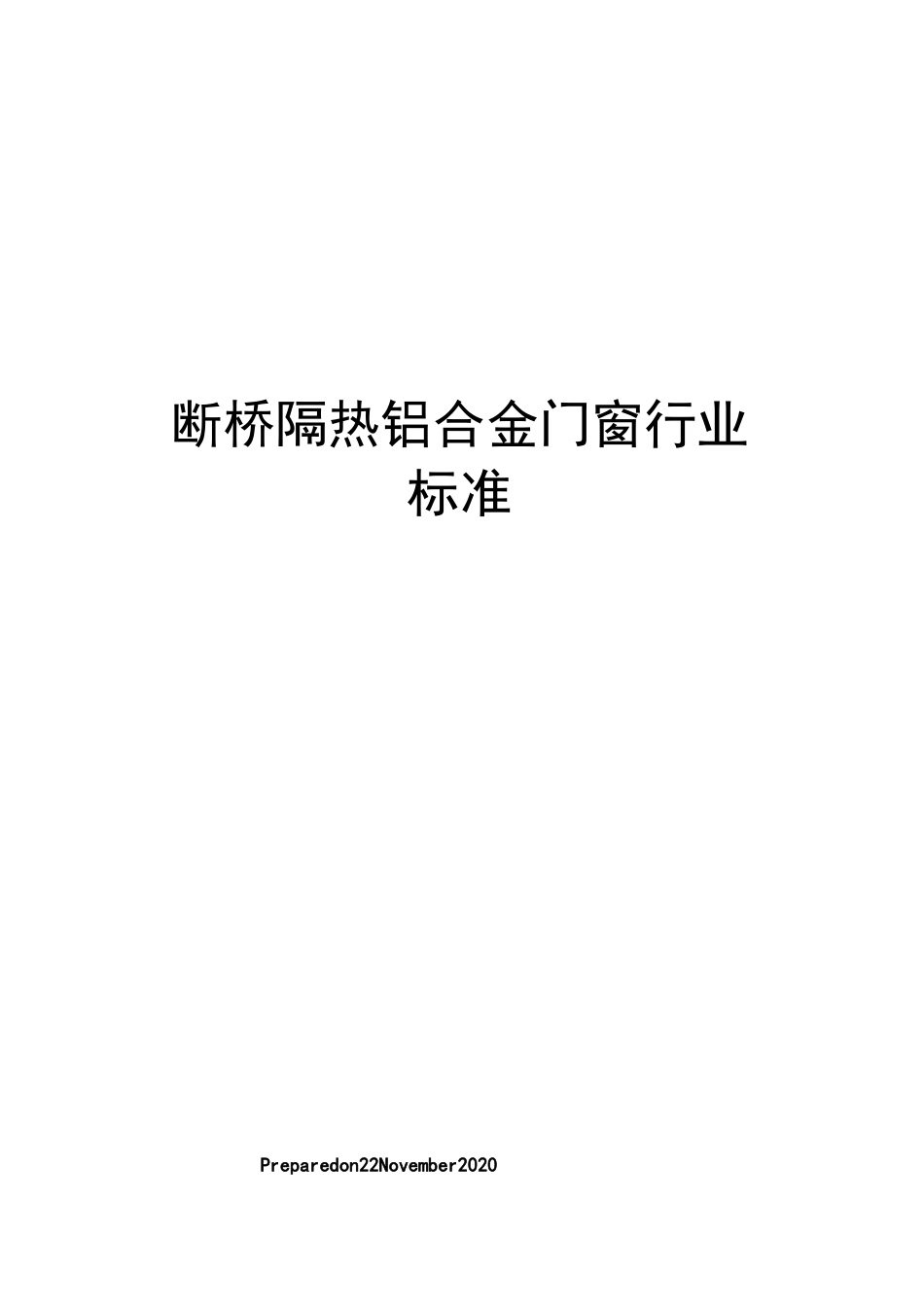

断桥隔热铝合金门窗行业标准Preparedon22November2020(一)、主要性能要求1、外窗隔声性能满足《建筑外窗隔声性能分级及检测方法》(GB/T8485—2002 三级标准 35dB>Rw>30dB2、外窗保温性能满足《建筑外窗保温性能分级及检测方法》(GB/T7108—2002 二级标准)>kM3、外窗空气渗漏性能满足《建筑外窗空气渗漏性能及检测方法》(GB7107-2002 三级标准)訴>/4、外窗雨水渗透性能满足《建筑外窗雨水渗透性能分级及检测方法》(GB7108-2002 三级标准)250WAP<3505、符合其他国家规定性标准规范。(二)、对门窗材料的规定窗传热系数必须满足 K W ( m2 ・ K ) ,并由投标单位提供门窗计算书以及“五性实验”报告。因整窗传热系数不满足要求而导致的全部问题、责任及费用均全部由投标单位(中标单位)负责。规定门窗配置:型材不小于 55 系列,要求等温线平缓,温差梯度均匀隔热条选用国产品牌,中空玻璃厚度 5mm+9mm+5mm。一、铝合金型材、玻璃及配件1、铝合金型材、铝合金型材的选择应符合下表要求:(型材的断面尺寸指窗框材在墙体上的投影的有效尺寸)编号门窗类型型材要求型材系列型材壁厚表面处理断桥铝门窗技术要求1平开窗断桥隔热铝型材不小于 55 系列(不含开启扇)窗结构型材:M1.4mm门结构型材:M2.0mm 其他型材:静电粉末喷涂:颜色待定2上悬窗3推拉门上表中型材壁厚为最低要求,主型材壁厚应经计算或试验确定,投标方须提供典型门窗的设计计算书。、铝合金门窗全部采用内扣条,扣条采用方扣条,连接处为 45°拼缝,手感顺滑,不得有明显错台,并作好防水处理,详见下图:、铝合金型材表面采用静电粉末喷涂,涂层厚度三 40^m,室外喷涂颜色为:室内喷涂颜色为:正式加工前,中标方须提供色卡经招标方确认。投标方负责要求粉末喷涂厂家向招标方提供 10 年的品质保证证书,即 10 年内颜色无明显变化,涂层不脱落。、根据需要采取有效的防渗漏措施。如:所有门窗下框室内侧翼缘有足够的挡水高度(内外高差宜大于 30mm),平开门窗下框应带排水槽(孔),并配备与型材颜色一致或相近的排水孔盖。、窗开启扇配置隐形纱窗(导轨铝合金型材壁厚不小于佰),采用国产优质品牌。2、玻璃、门窗玻璃原片厚度不小于 5mm+9mm+5mm。、厨房、卫生间外窗玻璃外片采用磨砂玻璃。、中空玻璃密封必须设置分子筛,密封材料选择优质丁基胶及聚硫胶、门窗玻璃是否需要钢化由计算决定,须提供典型门窗玻璃计算书,并按照国家、地方、行业标准、规...
