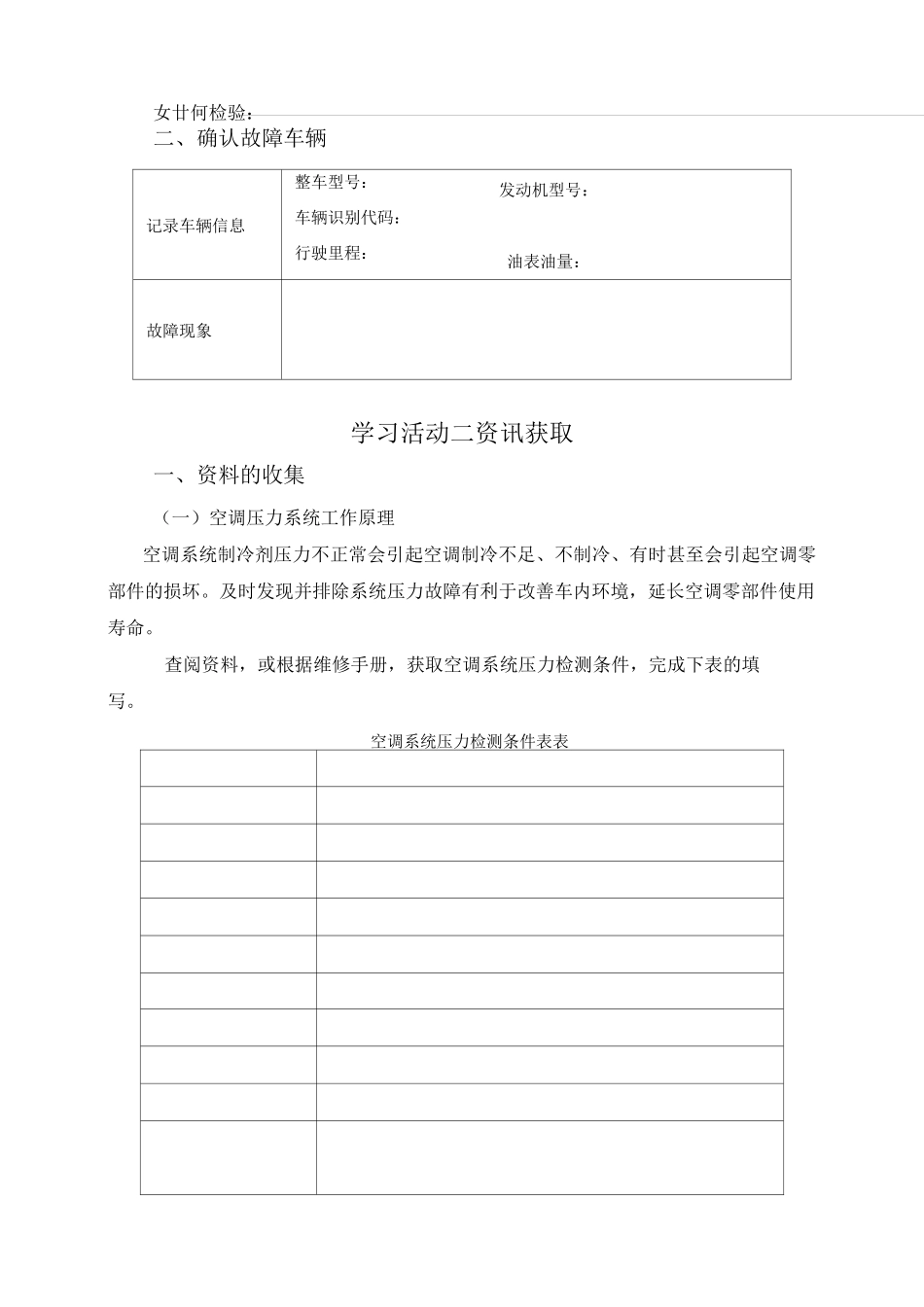

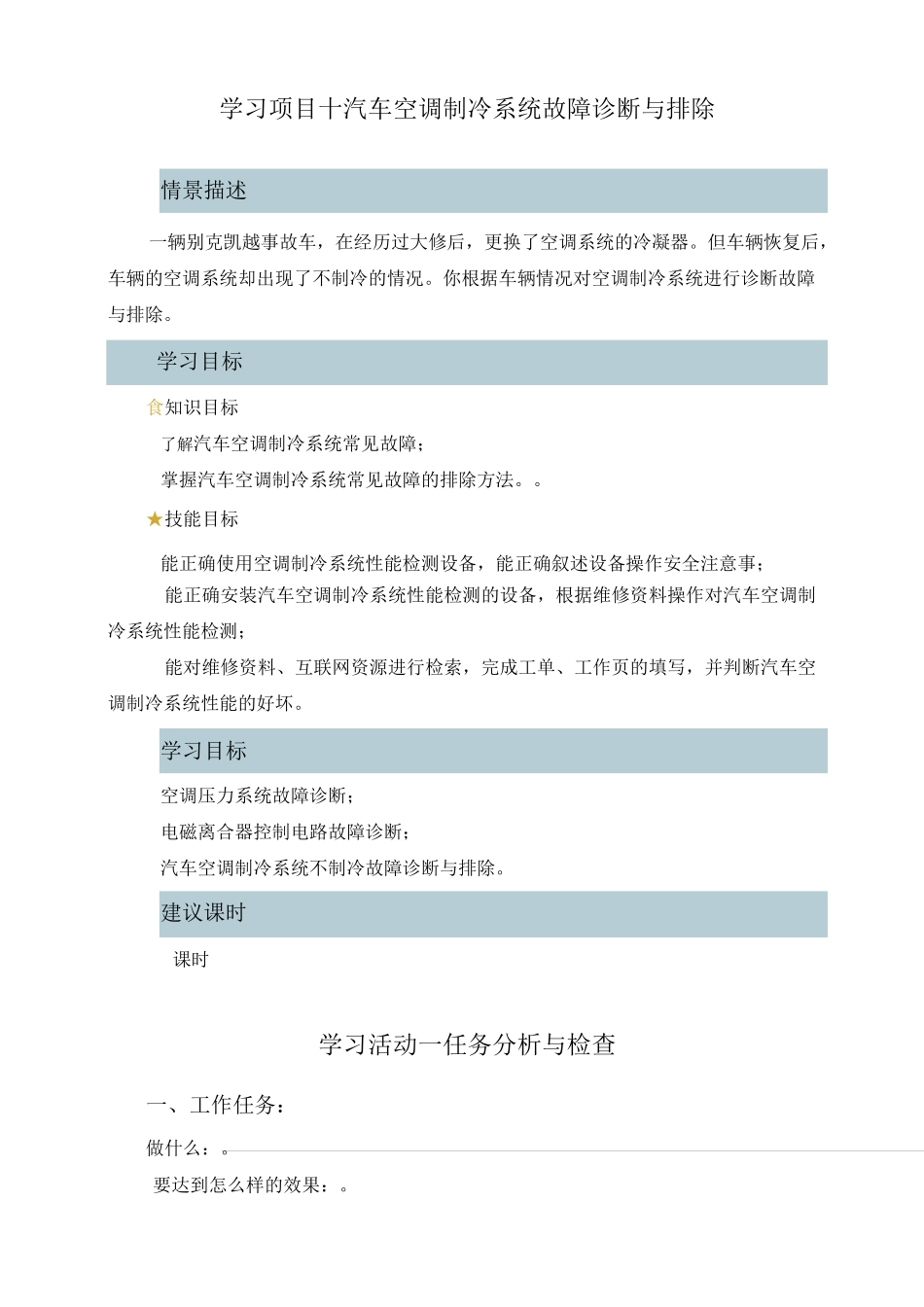

要达到怎么样的效果：。学习项目十汽车空调制冷系统故障诊断与排除情景描述一辆别克凯越事故车，在经历过大修后，更换了空调系统的冷凝器。但车辆恢复后，车辆的空调系统却出现了不制冷的情况。你根据车辆情况对空调制冷系统进行诊断故障与排除。学习目标食知识目标了解汽车空调制冷系统常见故障；掌握汽车空调制冷系统常见故障的排除方法。。★技能目标能正确使用空调制冷系统性能检测设备，能正确叙述设备操作安全注意事；能正确安装汽车空调制冷系统性能检测的设备，根据维修资料操作对汽车空调制冷系统性能检测；能对维修资料、互联网资源进行检索，完成工单、工作页的填写，并判断汽车空调制冷系统性能的好坏。学习目标空调压力系统故障诊断；电磁离合器控制电路故障诊断；汽车空调制冷系统不制冷故障诊断与排除。建议课时课时学习活动一任务分析与检查一、工作任务：做什么：。女廿何检验：二、确认故障车辆记录车辆信息整车型号：车辆识别代码：行驶里程：发动机型号：油表油量：故障现象学习活动二资讯获取一、资料的收集（一）空调压力系统工作原理空调系统制冷剂压力不正常会引起空调制冷不足、不制冷、有时甚至会引起空调零部件的损坏。及时发现并排除系统压力故障有利于改善车内环境，延长空调零部件使用寿命。查阅资料，或根据维修手册，获取空调系统压力检测条件，完成下表的填写。空调系统压力检测条件表表201160141218642发动机转速空调系统温度与压力的变化从压缩机出来的气态制冷剂温度很高，高过环境温度很多，如果这个时候给高压（）的气态制冷剂强行降温至°C 左右，如图所示，这时候制冷剂就会变成液态，为后来蒸发成气态做好了准备。而装在散热器前的冷凝器，有却冷风扇的强制制冷，给流过冷凝器内的制冷剂起到了很好的降温效果，所以冷凝器的散热效果对于制冷剂的液化有重要作用。制冷剂从膨胀阀流出后，压力变得很低：，此时液态制冷剂的温度大概在°C 左右（如图），在这个压力下，制冷剂的沸点是°C 左右（如表）,所以说这时候的液态制冷剂在需要吸收热量来蒸发成气态，蒸发箱承担了这一职能。而夏季环境温度一般都高于 C，给制冷剂提供了大量热量。沸点C压力沸点C压力-200204680-MP20341Hl34a 蒸汽•一压力曲线J1制冷剂温度与压力曲线图图温度与压力对应表表土（二）空调压力系统常见故障在使用制冷剂的汽车空调循环系统中，一般标准压力如图所示:标准压力值为制冷剂不足，制冷剂不足的时候压力如下图所示。图制...
