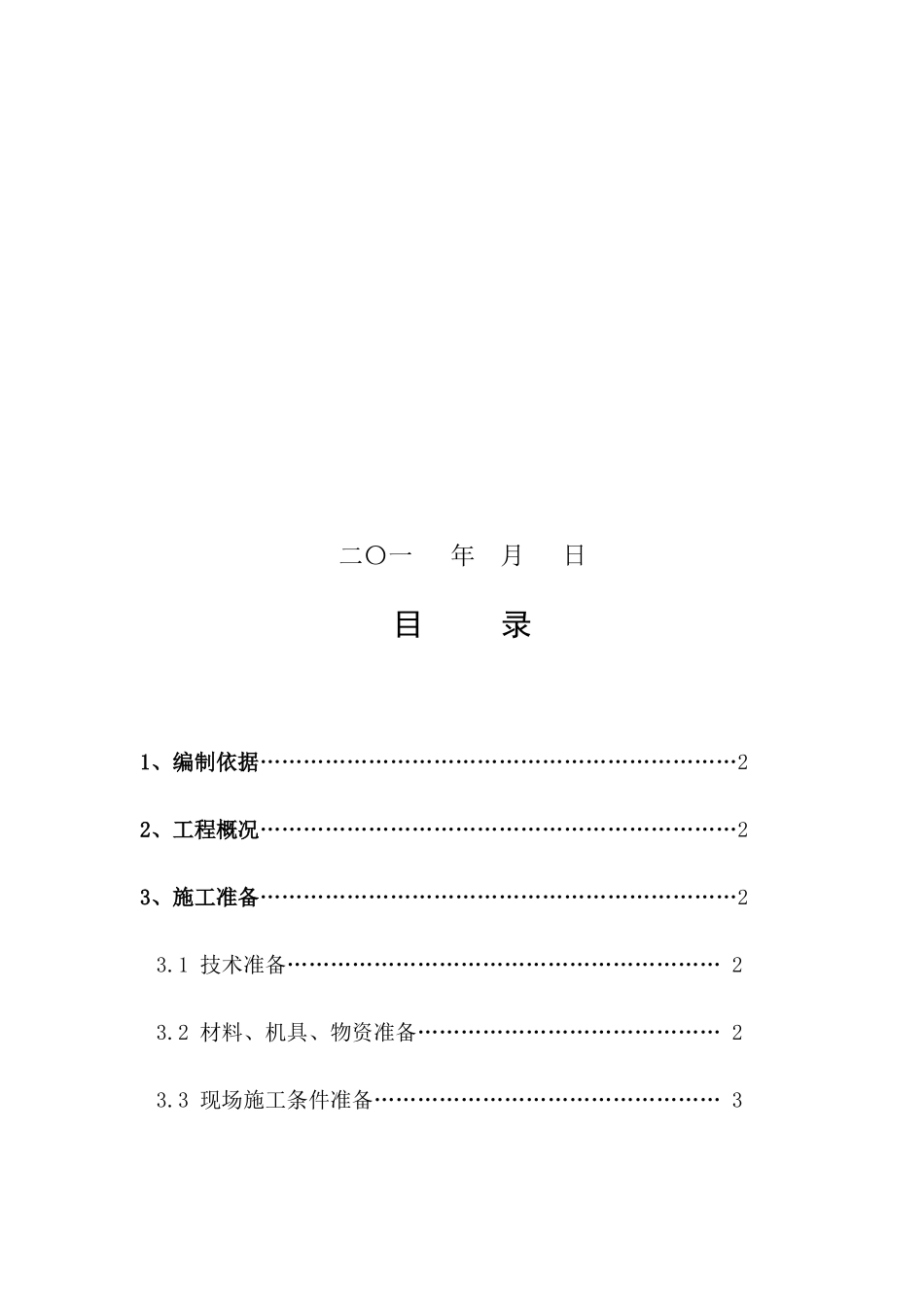

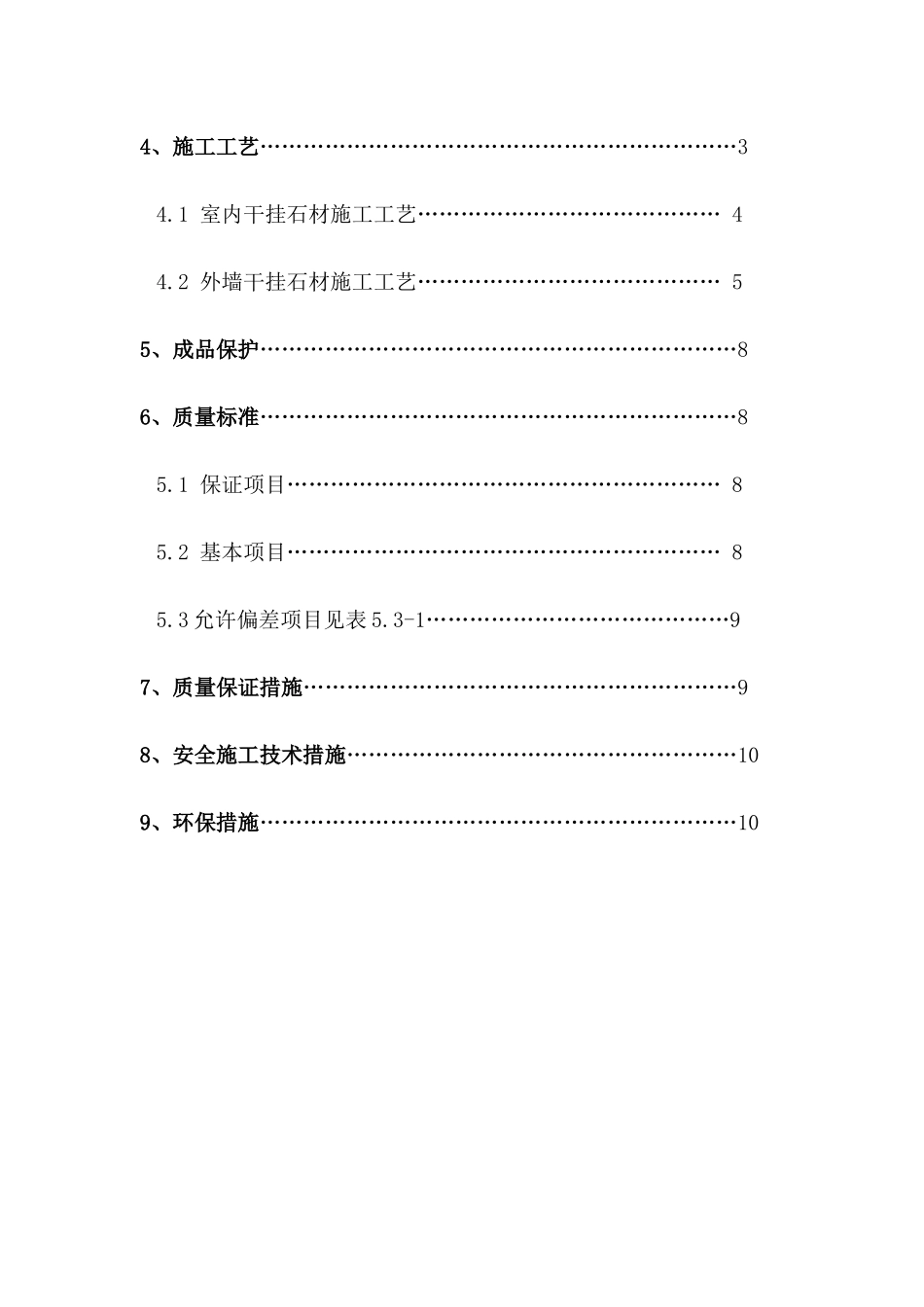

石材工程施工方案二〇一年月日目录1、编制依据…………………………………………………………22、工程概况…………………………………………………………23、施工准备…………………………………………………………23.1技术准备……………………………………………………23.2材料、机具、物资准备……………………………………23.3现场施工条件准备…………………………………………34、施工工艺…………………………………………………………34.1室内干挂石材施工工艺……………………………………44.2外墙干挂石材施工工艺……………………………………55、成品保护…………………………………………………………86、质量标准…………………………………………………………85.1保证项目……………………………………………………85.2基本项目……………………………………………………85.3允许偏差项目见表5.3-1……………………………………97、质量保证措施……………………………………………………98、安全施工技术措施………………………………………………109、环保措施…………………………………………………………10外墙干挂石材施工方案一、编制依据1、业主装饰意见相关文件2、施工图纸及图纸会审纪要3、《金属与石材幕墙工程技术规范》GBJGJ133-2001、JK113-20014、《石材幕墙工程施工工艺标准》；GY1003-2003/8/165、《建筑物防雷设计规范》GB50057-946、《天然花岗岩建筑板材》JC2057、其他国家现行有关施工规范、规程、验收标准。二、工程概况本工程1～4层外墙干挂600×900×23mm厚古典灰麻花岗岩石材。三、施工准备3.1技术准备1、熟悉与审查施工图纸。2、对建筑图、结构图与设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确。3、明确工期，分期分批施工或交付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货日期。3.2材料、机具、物资准备1、石材幕墙选用的材料要符合国家现行产品标准的规定和本工程项目招标文件的规定；每种材料均要附有出厂合格证、质保书及必要的检验报告。2、型钢采用热镀锌型钢；金属挂件采用镀锌钢件；金属挂件和石材连接及阴阳角石材连接采用干挂石材专用结构胶。3、材料订货计划；签订工程合同后进入施工现场对石材的需求量按实进行调整。并按石材的实际用料配置相应的干挂石材幕墙的镀锌钢架龙骨、镀锌干挂石材挂件、石材专用结构胶等辅料材料分类编制材料的进货进场计划。材料进场前，按规定呈交审批,根据进度计划表编排材料到场日期，准备好有关的材料报检资料，例如技术说明书、试验报告、材料合格证明书等文件，待获得批复后，马上安排订购及付运手续。4、施工工具的准备。本工程的所有石材均在工厂加工完毕运送至施工现场。现场只配置龙骨钢架制作安装及石材板材的安装工具和设备。3.3现场施工条件准备1、土建砌体经验收合格，机电安装专业墙面预埋施工完毕并经隐蔽验收合格。2、脚手架立杆离结构面距离为350-400mm为宜。脚手架搭设应符合外双排脚手架的操作要求和安全要求。四、施工工艺4.1室内干挂石材施工工艺4.1.1工艺流程测量放线→浇筑支撑找平带→埋设膨胀螺栓→安装龙骨及挂件→石板开槽→安装面层石板→嵌缝打胶→验收。4.1.2操作工艺1、测量放线清理预做饰面石材的结构表面，同时进行吊直、套方、找规矩，弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。2、浇筑支撑找平带根据水平控制线，大理石与楼板面结合处浇筑C30细石砼支撑找平带，预留5~10mm间隙，以便在干挂大理石时用结构胶与细石砼找平带连接密实，承担干挂大理石墙面的垂直重量。3、埋设膨胀螺栓按照已弹好的分隔线，用植筋的方法，钻孔→灌注喜得利结构胶→植ø12镀锌膨胀螺栓，螺栓间距为900*600梅花型布置。4、安装龙骨及挂件待膨胀螺栓的结构胶凝固后，安装∟50×50×5镀锌角钢龙骨，并调平。在镀锌角钢骨架上预先钻好的孔内插入M10螺栓，将镀锌挂件固定在骨架上。5、石板开槽按设计要求在板端面需开槽的位置预先划线，集中开槽。石板上下各两个镀锌蝶形勾,镀锌蝶形勾...
