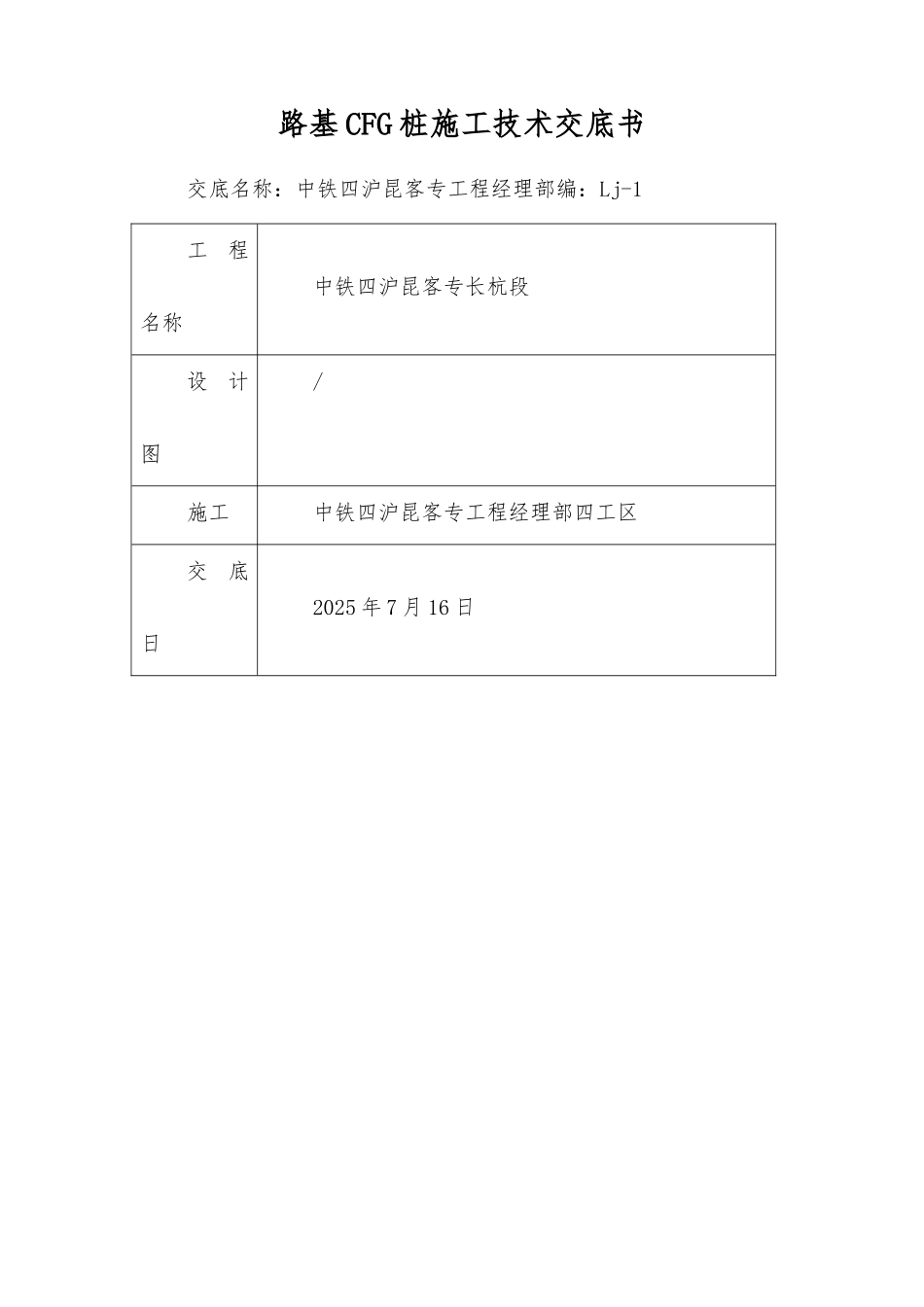

路基CFG桩施工技术交底书

路基 CFG 桩施工技术交底书交底名称：中铁四沪昆客专工程经理部编：Lj-1工程名称中铁四沪昆客专长杭段设计图/施工中铁四沪昆客专工程经理部四工区交底日2025 年 7 月 16 日交底内容施工准备：人员：技术人员 4 人、施工人员 2 人、钻机操作手及工人假设干机械：长螺旋钻机 1 台、砼罐车 3 台、其他机械假设干二、钻孔工艺流程：三、施工工艺流程：桩位放点→搅拌混凝土→长螺旋钻机就位、成孔→压灌素混凝土→边提升钻杆边压灌素混凝土→成桩、桩体养护→检测→清桩间土及预留桩头→铺设砂石褥垫层。1. 桩位放点：根据地基处理图设计的桩位、间距、数量从已定好的 2 个轴线控制点引放定出每一个桩的桩位点并撒白灰作好标识；经监理验线合格之后进度下道工序。2. 混凝土搅拌：根据设计好的配合比参加碎石、砂、水泥、水搅拌约 120S。保证混凝土的实测坍落度为 180～220mm。3. 采纳长螺旋钻内泵压混合料灌注成桩时设备型选择应根据桩径、设计加固深度要求确定其施工应当满足下述条件：1〕施工组织、施工工艺、施工作业指导书应有防止堵等措施；2〕钻进应该先慢后快。在成孔过程当中假如发现钻杆摇摆或难钻时应放慢进尺。3〕混合料应按设计配合比经搅拌机拌合坍落度、拌合时间应按工艺性试验确定的参数进度控制且不得少于 1min；搅拌的混合料必须保证混合料圆柱体能顺利通过刚性、高强柔性、弯和变径而到达钻杆芯内；4〕CFG 桩成孔到设计标高后停顿钻进先提钻 10～20cm 开场泵送混合料当钻杆芯充满混合料后开场拔,严禁先提后泵料；5〕钻杆应采纳静止提拔施工中应当严格根据工艺性试验确定并经监理工程师批准的参数控制钻杆提拔速度和混凝土泵的泵送量并保证连续提拔施工中严禁出现超速提拔；6〕施工中应保证排气阀正常工作施工中要求每工班常常检查排气阀防止排气阀被水泥浆堵赛；7〕 桩机移机至下一桩位施工时应根据轴线或周围桩的位置对需施工的桩位进度复核保证桩位准确。4. 施工控制1〕 CFG 桩的数量、布置形式及间距符合设计法律规范和要求。2〕 桩长、桩顶标高及直径应当符合设计法律规范和要求。3〕 褥垫层厚度和实度应当符合设计法律规范和要求。4〕 CFG 桩施工中每台班均须制作检查试件进度 28d 强度检验。5. 钻机就位及成孔：将长螺旋钻就位调整钻机程度并固定专人检查将钻头锥尖对准桩位中心点；螺旋钻机就位后司钻人员根据钻机架上的铅锤调节钻机垂直度确保垂直度偏向≤H。全部调整到位后开场钻孔在...
