轨道暗斜巷上部车场绕道过断层安全技术措施

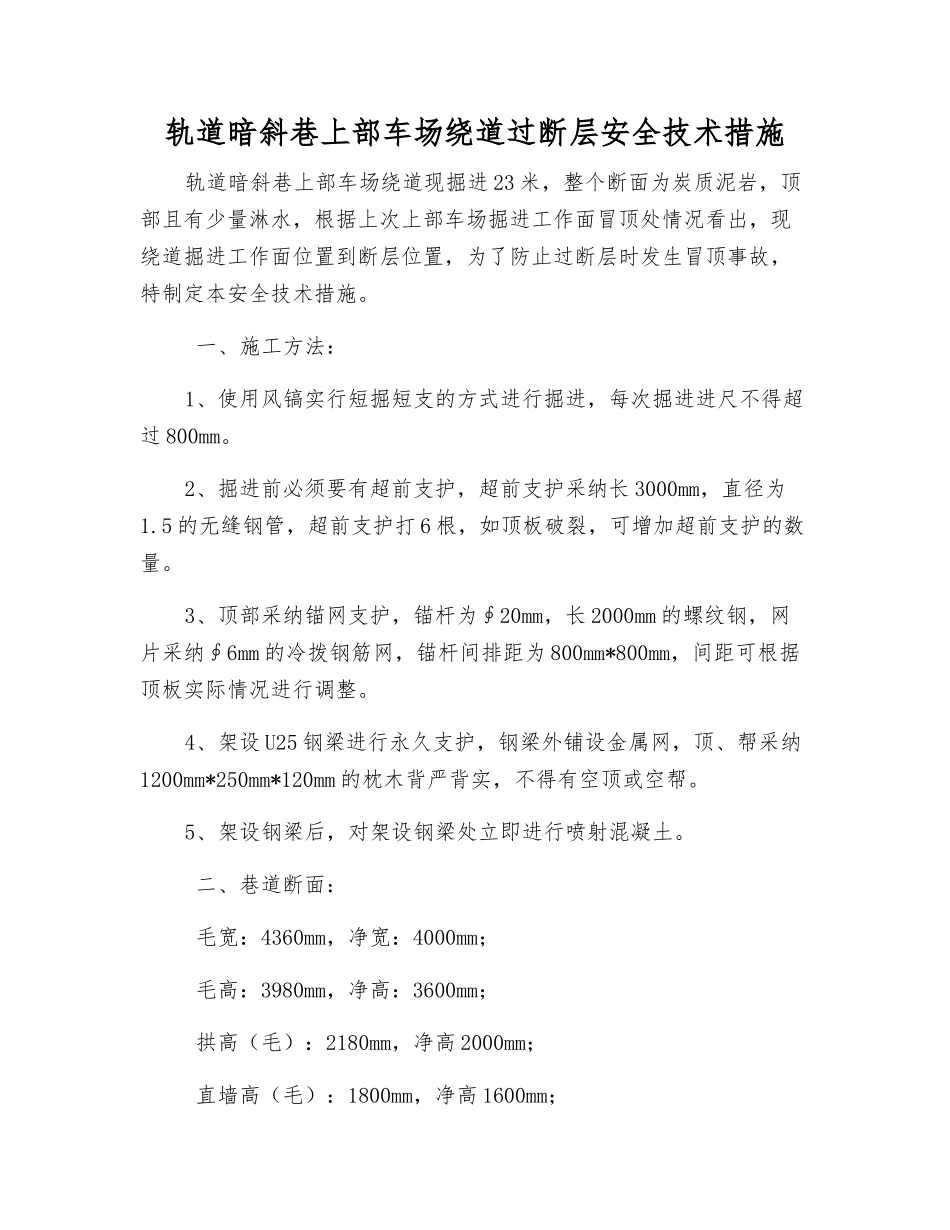

轨道暗斜巷上部车场绕道过断层安全技术措施_第1页
1/3

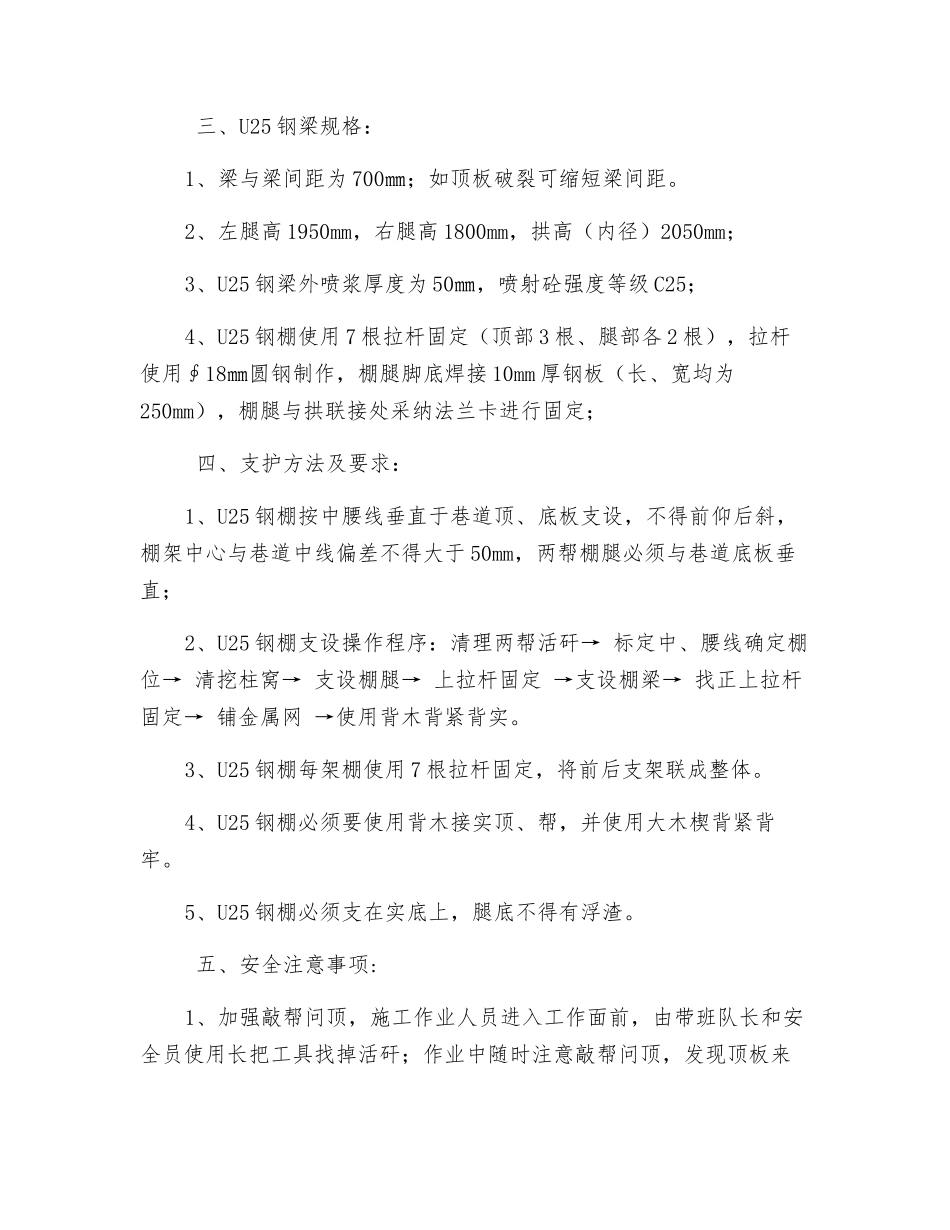

轨道暗斜巷上部车场绕道过断层安全技术措施_第2页
2/3

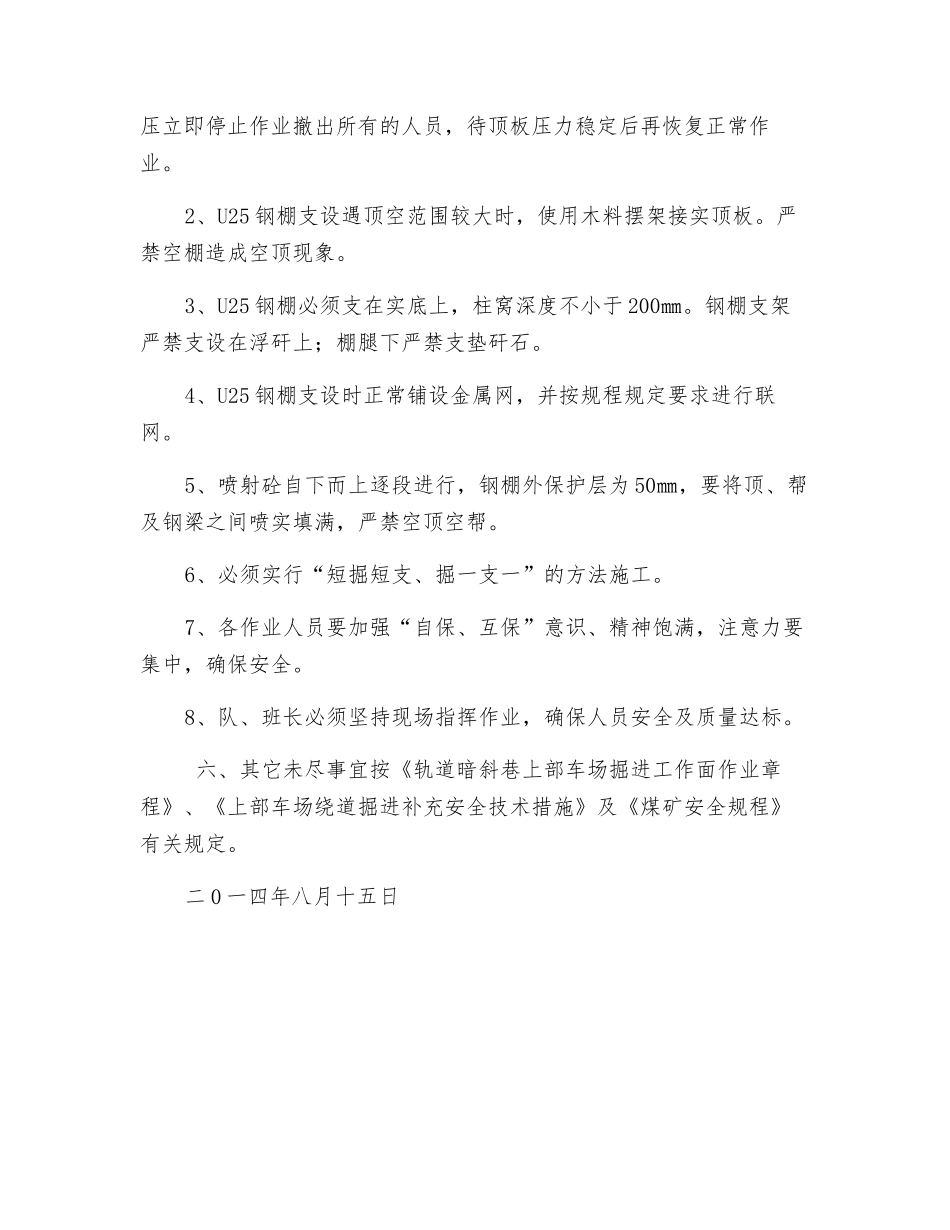

轨道暗斜巷上部车场绕道过断层安全技术措施_第3页
3/3
轨道暗斜巷上部车场绕道过断层安全技术措施轨道暗斜巷上部车场绕道现掘进 23 米,整个断面为炭质泥岩,顶部且有少量淋水,根据上次上部车场掘进工作面冒顶处情况看出,现绕道掘进工作面位置到断层位置,为了防止过断层时发生冒顶事故,特制定本安全技术措施。 一、施工方法:1、使用风镐实行短掘短支的方式进行掘进,每次掘进进尺不得超过 800mm。2、掘进前必须要有超前支护,超前支护采纳长 3000mm,直径为1.5 的无缝钢管,超前支护打 6 根,如顶板破裂,可增加超前支护的数量。3、顶部采纳锚网支护,锚杆为∮20mm,长 2000mm 的螺纹钢,网片采纳∮6mm 的冷拨钢筋网,锚杆间排距为 800mm*800mm,间距可根据顶板实际情况进行调整。4、架设 U25 钢梁进行永久支护,钢梁外铺设金属网,顶、帮采纳1200mm*250mm*120mm 的枕木背严背实,不得有空顶或空帮。5、架设钢梁后,对架设钢梁处立即进行喷射混凝土。 二、巷道断面: 毛宽:4360mm,净宽:4000mm; 毛高:3980mm,净高:3600mm; 拱高(毛):2180mm,净高 2000mm; 直墙高(毛):1800mm,净高 1600mm; 三、U25 钢梁规格:1、梁与梁间距为 700㎜;如顶板破裂可缩短梁间距。2、左腿高 1950mm,右腿高 1800mm,拱高(内径)2050mm;3、U25 钢梁外喷浆厚度为 50㎜,喷射砼强度等级 C25;4、U25 钢棚使用 7 根拉杆固定(顶部 3 根、腿部各 2 根),拉杆使用∮18㎜圆钢制作,棚腿脚底焊接 10mm 厚钢板(长、宽均为250mm),棚腿与拱联接处采纳法兰卡进行固定; 四、支护方法及要求:1、U25 钢棚按中腰线垂直于巷道顶、底板支设,不得前仰后斜,棚架中心与巷道中线偏差不得大于 50mm,两帮棚腿必须与巷道底板垂直;2、U25 钢棚支设操作程序:清理两帮活矸→ 标定中、腰线确定棚位→ 清挖柱窝→ 支设棚腿→ 上拉杆固定 →支设棚梁→ 找正上拉杆固定→ 铺金属网 →使用背木背紧背实。3、U25 钢棚每架棚使用 7 根拉杆固定,将前后支架联成整体。4、U25 钢棚必须要使用背木接实顶、帮,并使用大木楔背紧背牢。5、U25 钢棚必须支在实底上,腿底不得有浮渣。 五、安全注意事项:1、加强敲帮问顶,施工作业人员进入工作面前,由带班队长和安全员使用长把工具找掉活矸;作业中随时注意敲帮问顶,发现顶板来压立即停止作业撤出所有的人员,待顶板压力稳定后再恢复正常作业。2、U25 钢棚支设遇顶空范围较大时,使用木料摆架接实顶板。严禁空棚造成空顶...
