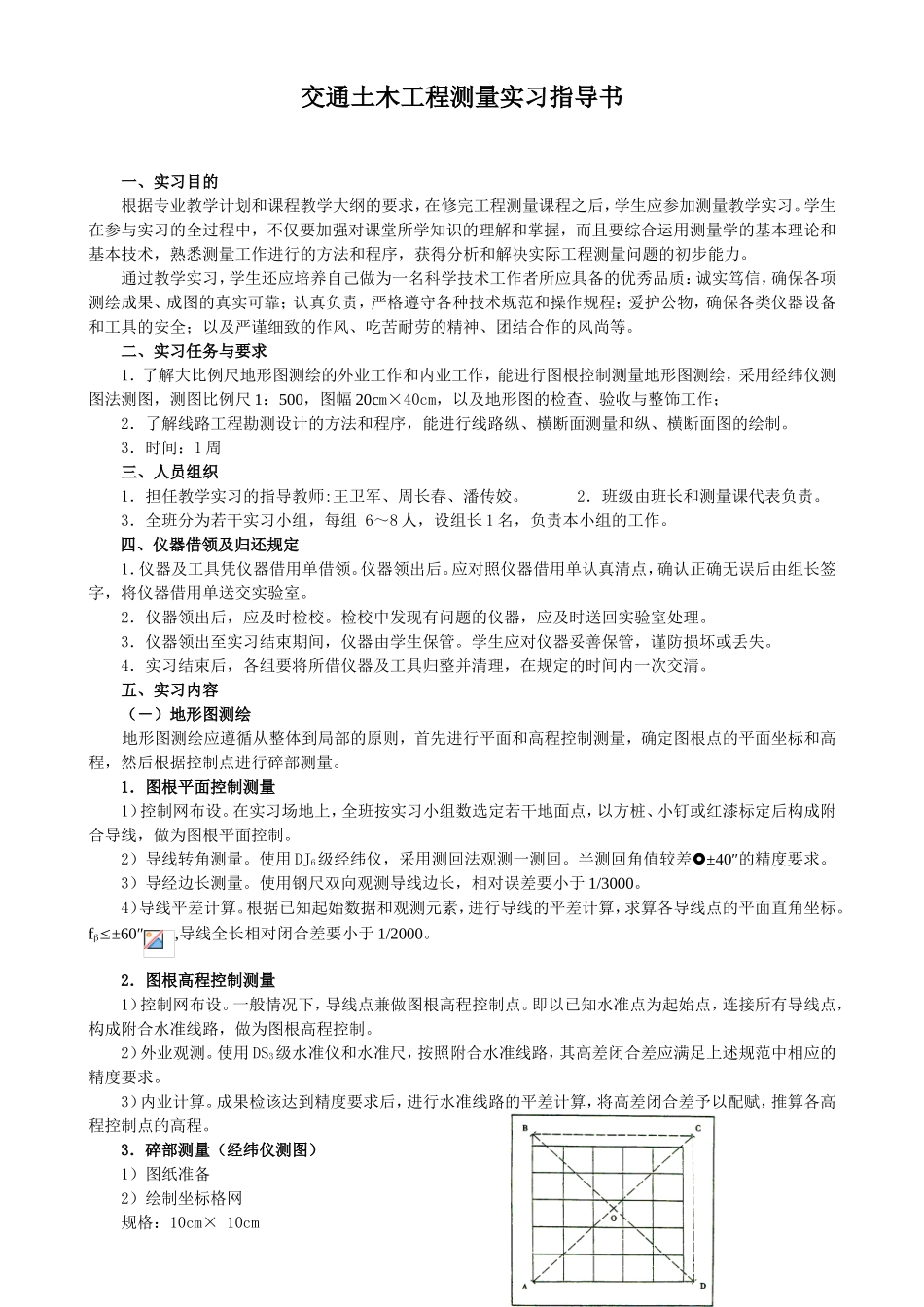

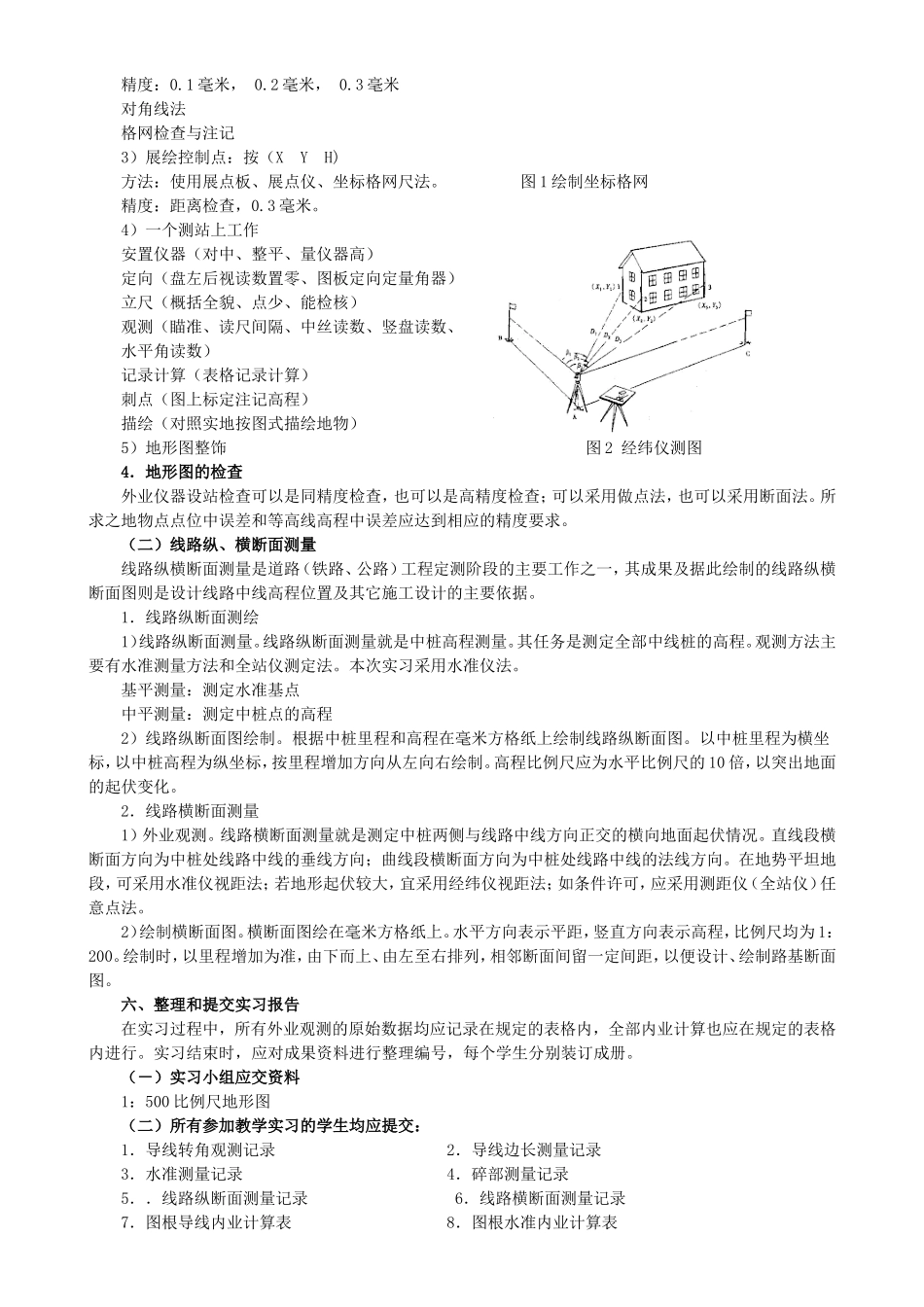

交通土木工程测量实习指导书一、实习目的根据专业教学计划和课程教学大纲的要求,在修完工程测量课程之后,学生应参加测量教学实习。学生在参与实习的全过程中,不仅要加强对课堂所学知识的理解和掌握,而且要综合运用测量学的基本理论和基本技术,熟悉测量工作进行的方法和程序,获得分析和解决实际工程测量问题的初步能力。通过教学实习,学生还应培养自己做为一名科学技术工作者所应具备的优秀品质:诚实笃信,确保各项测绘成果、成图的真实可靠;认真负责,严格遵守各种技术规范和操作规程;爱护公物,确保各类仪器设备和工具的安全;以及严谨细致的作风、吃苦耐劳的精神、团结合作的风尚等。二、实习任务与要求1.了解大比例尺地形图测绘的外业工作和内业工作,能进行图根控制测量地形图测绘,采用经纬仪测图法测图,测图比例尺1:500,图幅20cm×40cm,以及地形图的检查、验收与整饰工作;2.了解线路工程勘测设计的方法和程序,能进行线路纵、横断面测量和纵、横断面图的绘制。3.时间:1周三、人员组织1.担任教学实习的指导教师:王卫军、周长春、潘传姣。2.班级由班长和测量课代表负责。3.全班分为若干实习小组,每组6~8人,设组长1名,负责本小组的工作。四、仪器借领及归还规定1.仪器及工具凭仪器借用单借领。仪器领出后。应对照仪器借用单认真清点,确认正确无误后由组长签字,将仪器借用单送交实验室。2.仪器领出后,应及时检校。检校中发现有问题的仪器,应及时送回实验室处理。3.仪器领出至实习结束期间,仪器由学生保管。学生应对仪器妥善保管,谨防损坏或丢失。4.实习结束后,各组要将所借仪器及工具归整并清理,在规定的时间内一次交清。五、实习内容(-)地形图测绘地形图测绘应遵循从整体到局部的原则,首先进行平面和高程控制测量,确定图根点的平面坐标和高程,然后根据控制点进行碎部测量。1.图根平面控制测量1)控制网布设。在实习场地上,全班按实习小组数选定若干地面点,以方桩、小钉或红漆标定后构成附合导线,做为图根平面控制。2)导线转角测量。使用DJ6级经纬仪,采用测回法观测一测回。半测回角值较差±40″的精度要求。3)导经边长测量。使用钢尺双向观测导线边长,相对误差要小于1/3000。4)导线平差计算。根据已知起始数据和观测元素,进行导线的平差计算,求算各导线点的平面直角坐标。f±60″,导线全长相对闭合差要小于1/2000。2.图根高程控制测量1)控制网布设。一般情况下,导线点兼做图根高程控制点。即以已知水准点为起始点,连接所有导线点,构成附合水准线路,做为图根高程控制。2)外业观测。使用DS3级水准仪和水准尺,按照附合水准线路,其高差闭合差应满足上述规范中相应的精度要求。3)内业计算。成果检该达到精度要求后,进行水准线路的平差计算,将高差闭合差予以配赋,推算各高程控制点的高程。3.碎部测量(经纬仪测图)1)图纸准备2)绘制坐标格网规格:10cm×10cm精度:0.1毫米,0.2毫米,0.3毫米对角线法格网检查与注记3)展绘控制点:按(XYH)方法:使用展点板、展点仪、坐标格网尺法。图1绘制坐标格网精度:距离检查,0.3毫米。4)一个测站上工作安置仪器(对中、整平、量仪器高)定向(盘左后视读数置零、图板定向定量角器)立尺(概括全貌、点少、能检核)观测(瞄准、读尺间隔、中丝读数、竖盘读数、水平角读数)记录计算(表格记录计算)刺点(图上标定注记高程)描绘(对照实地按图式描绘地物)5)地形图整饰图2经纬仪测图4.地形图的检查外业仪器设站检查可以是同精度检查,也可以是高精度检查;可以采用做点法,也可以采用断面法。所求之地物点点位中误差和等高线高程中误差应达到相应的精度要求。(二)线路纵、横断面测量线路纵横断面测量是道路(铁路、公路)工程定测阶段的主要工作之一,其成果及据此绘制的线路纵横断面图则是设计线路中线高程位置及其它施工设计的主要依据。1.线路纵断面测绘1)线路纵断面测量。线路纵断面测量就是中桩高程测量。其任务是测定全部中线桩的高程。观测方法主要有水准测量方法和全站仪测定法。本次实习采用水准仪法。基平测量:测定水准基点中平测量:测定中...
