汽车电路搭铁不良故障特征及排查方法

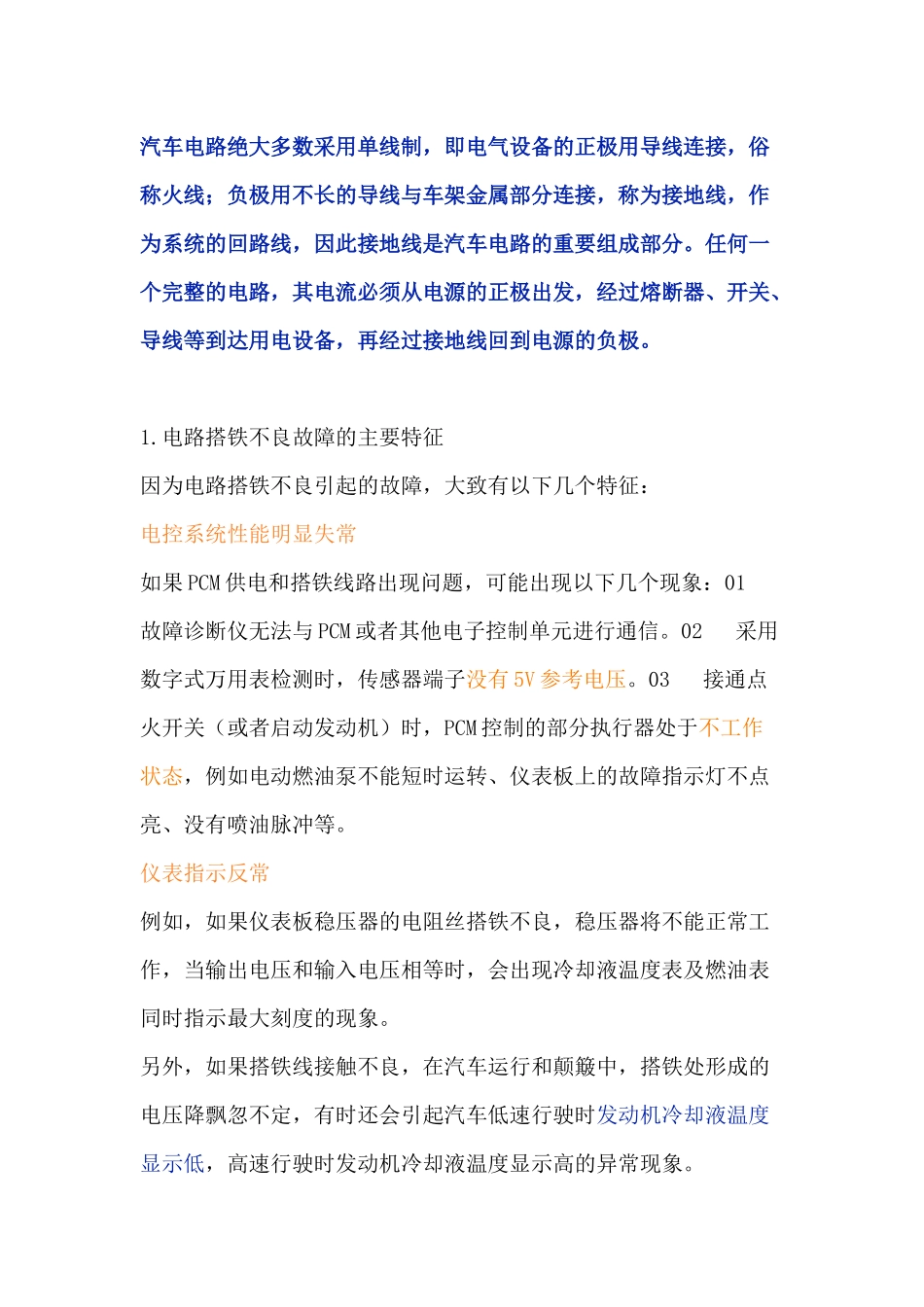

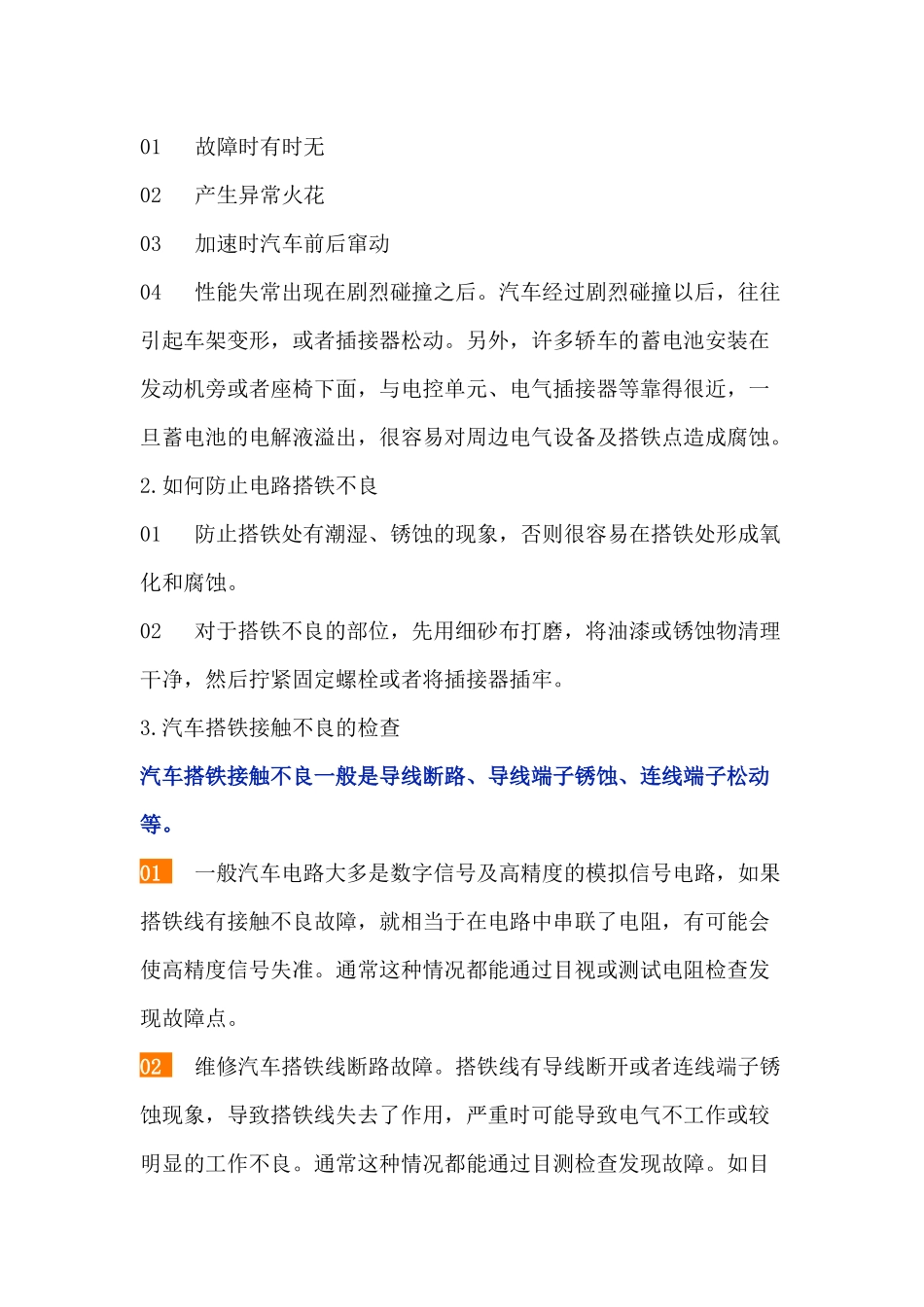

汽车电路绝大多数采用单线制，即电气设备的正极用导线连接，俗称火线；负极用不长的导线与车架金属部分连接，称为接地线，作为系统的回路线，因此接地线是汽车电路的重要组成部分。任何一个完整的电路，其电流必须从电源的正极出发，经过熔断器、开关、导线等到达用电设备，再经过接地线回到电源的负极。1.电路搭铁不良故障的主要特征因为电路搭铁不良引起的故障，大致有以下几个特征：电控系统性能明显失常如果 PCM 供电和搭铁线路出现问题，可能出现以下几个现象：01 故障诊断仪无法与 PCM 或者其他电子控制单元进行通信。02 采用数字式万用表检测时，传感器端子没有 5V 参考电压。03 接通点火开关（或者启动发动机）时，PCM 控制的部分执行器处于不工作状态，例如电动燃油泵不能短时运转、仪表板上的故障指示灯不点亮、没有喷油脉冲等。仪表指示反常例如，如果仪表板稳压器的电阻丝搭铁不良，稳压器将不能正常工作，当输出电压和输入电压相等时，会出现冷却液温度表及燃油表同时指示最大刻度的现象。另外，如果搭铁线接触不良，在汽车运行和颠簸中，搭铁处形成的电压降飘忽不定，有时还会引起汽车低速行驶时发动机冷却液温度显示低，高速行驶时发动机冷却液温度显示高的异常现象。01故障时有时无02产生异常火花03加速时汽车前后窜动04 性能失常出现在剧烈碰撞之后。汽车经过剧烈碰撞以后，往往引起车架变形，或者插接器松动。另外，许多轿车的蓄电池安装在发动机旁或者座椅下面，与电控单元、电气插接器等靠得很近，一旦蓄电池的电解液溢出，很容易对周边电气设备及搭铁点造成腐蚀。2.如何防止电路搭铁不良01 防止搭铁处有潮湿、锈蚀的现象，否则很容易在搭铁处形成氧化和腐蚀。02 对于搭铁不良的部位，先用细砂布打磨，将油漆或锈蚀物清理干净，然后拧紧固定螺栓或者将插接器插牢。3.汽车搭铁接触不良的检查汽车搭铁接触不良一般是导线断路、导线端子锈蚀、连线端子松动等。01 一般汽车电路大多是数字信号及高精度的模拟信号电路，如果搭铁线有接触不良故障，就相当于在电路中串联了电阻，有可能会使高精度信号失准。通常这种情况都能通过目视或测试电阻检查发现故障点。02 维修汽车搭铁线断路故障。搭铁线有导线断开或者连线端子锈蚀现象，导致搭铁线失去了作用，严重时可能导致电气不工作或较明显的工作不良。通常这种情况都能通过目测检查发现故障。如目测不能发现故障，可以进行电阻测量，通过电控检测仪检测或其他辅助手段...
