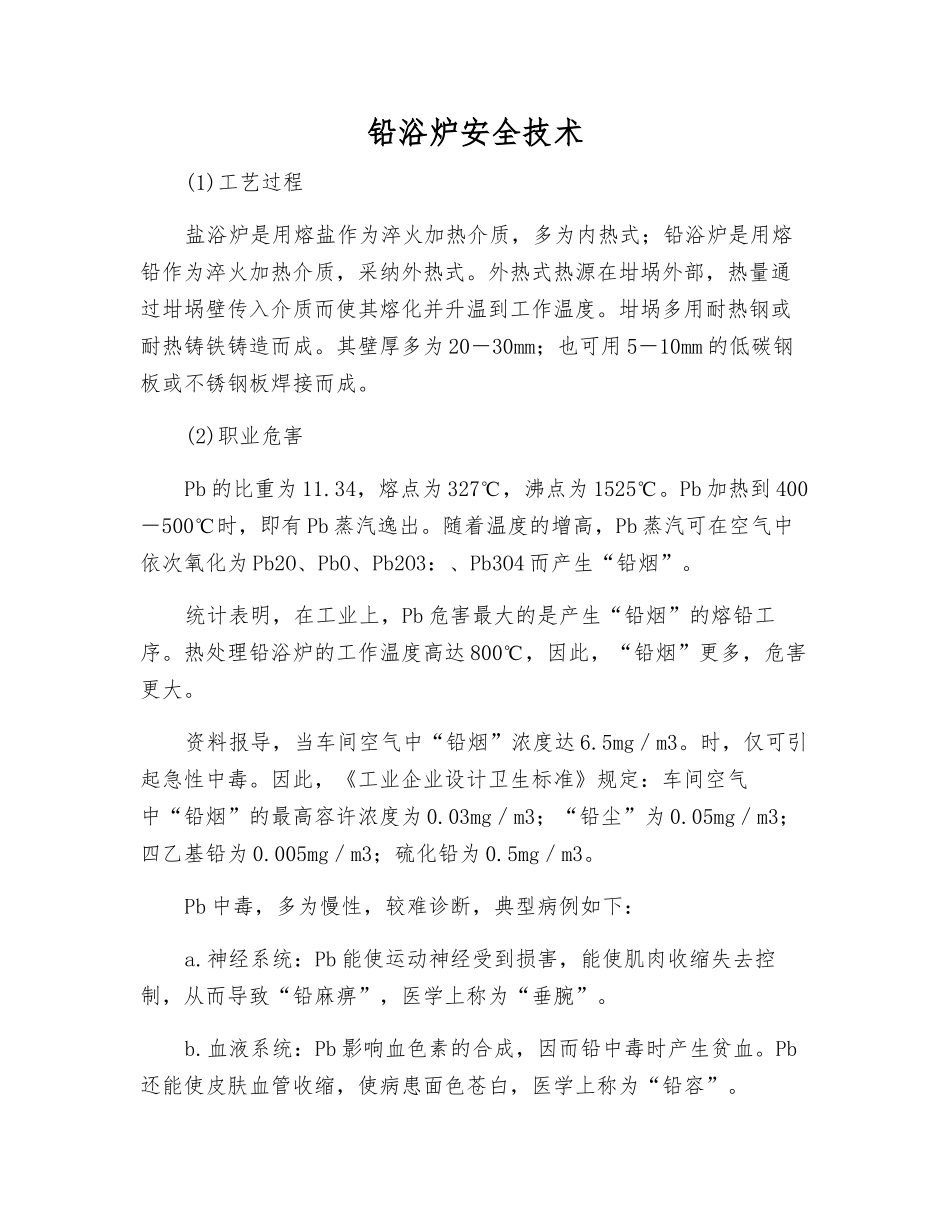

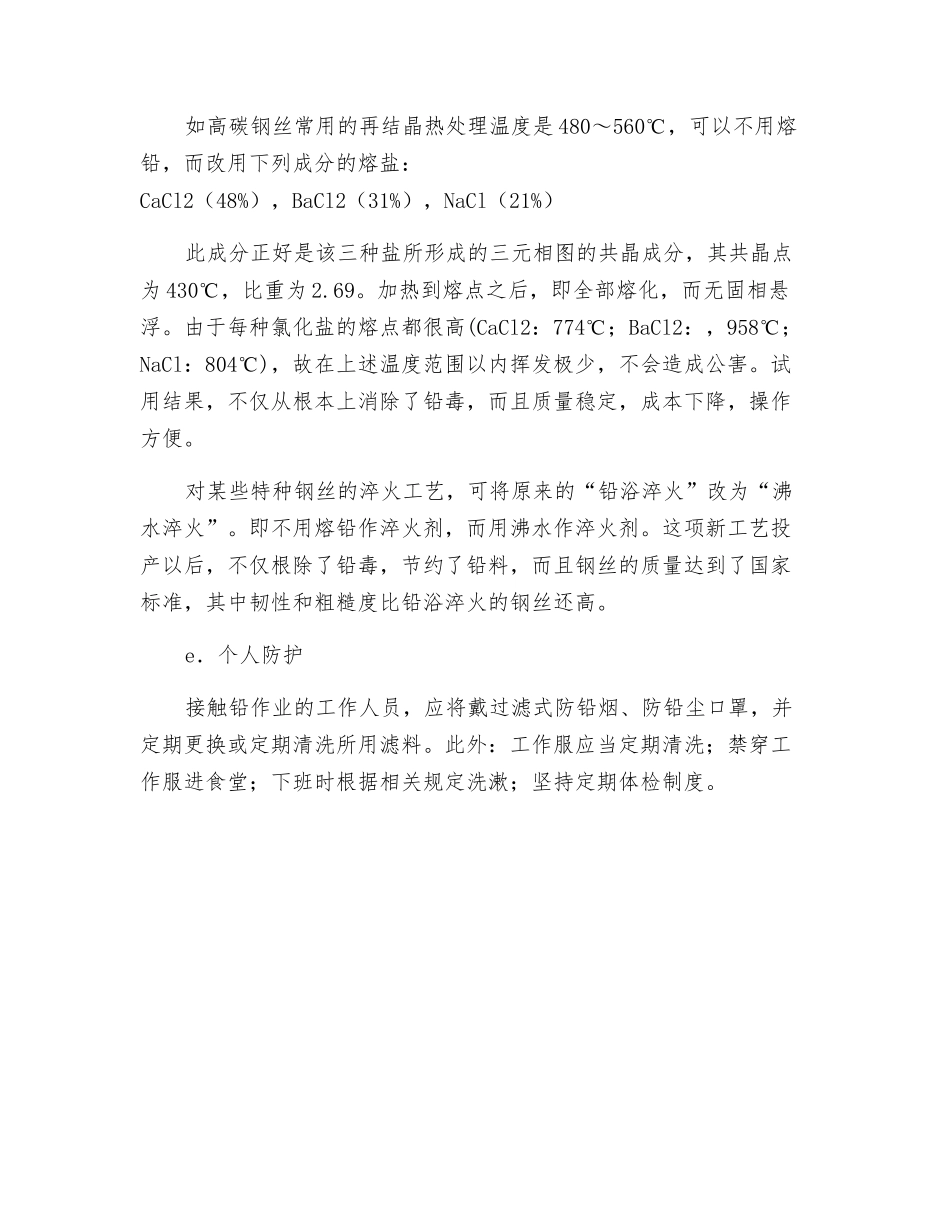

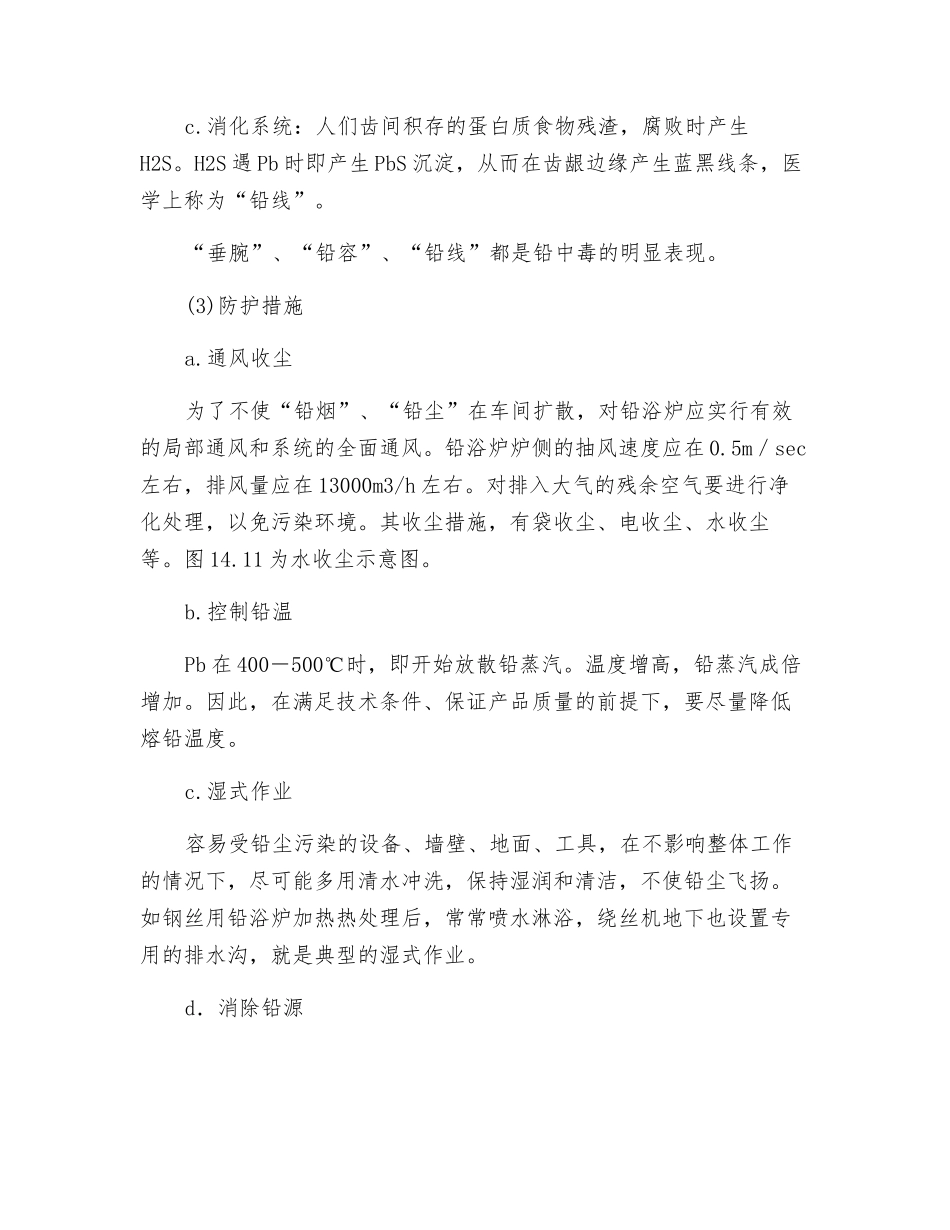

铅浴炉安全技术(1)工艺过程盐浴炉是用熔盐作为淬火加热介质，多为内热式；铅浴炉是用熔铅作为淬火加热介质，采纳外热式。外热式热源在坩埚外部，热量通过坩埚壁传入介质而使其熔化并升温到工作温度。坩埚多用耐热钢或耐热铸铁铸造而成。其壁厚多为 20－30mm；也可用 5－10mm 的低碳钢板或不锈钢板焊接而成。(2)职业危害Pb 的比重为 11.34，熔点为 327℃，沸点为 1525℃。Pb 加热到 400－500℃时，即有 Pb 蒸汽逸出。随着温度的增高，Pb 蒸汽可在空气中依次氧化为 Pb2O、PbO、Pb2O3：、Pb3O4 而产生“铅烟”。统计表明，在工业上，Pb 危害最大的是产生“铅烟”的熔铅工序。热处理铅浴炉的工作温度高达 800℃，因此，“铅烟”更多，危害更大。资料报导，当车间空气中“铅烟”浓度达 6.5mg／m3。时，仅可引起急性中毒。因此，《工业企业设计卫生标准》规定：车间空气中“铅烟”的最高容许浓度为 0.03mg／m3；“铅尘”为 0.05mg／m3；四乙基铅为 0.005mg／m3；硫化铅为 0.5mg／m3。Pb 中毒，多为慢性，较难诊断，典型病例如下：a.神经系统：Pb 能使运动神经受到损害，能使肌肉收缩失去控制，从而导致“铅麻痹”，医学上称为“垂腕”。b.血液系统：Pb 影响血色素的合成，因而铅中毒时产生贫血。Pb还能使皮肤血管收缩，使病患面色苍白，医学上称为“铅容”。c.消化系统：人们齿间积存的蛋白质食物残渣，腐败时产生H2S。H2S 遇 Pb 时即产生 PbS 沉淀，从而在齿龈边缘产生蓝黑线条，医学上称为“铅线”。“垂腕”、“铅容”、“铅线”都是铅中毒的明显表现。(3)防护措施a.通风收尘为了不使“铅烟”、“铅尘”在车间扩散，对铅浴炉应实行有效的局部通风和系统的全面通风。铅浴炉炉侧的抽风速度应在 0.5m／sec左右，排风量应在 13000m3/h 左右。对排入大气的残余空气要进行净化处理，以免污染环境。其收尘措施，有袋收尘、电收尘、水收尘等。图 14.11 为水收尘示意图。b.控制铅温Pb 在 400－500℃时，即开始放散铅蒸汽。温度增高，铅蒸汽成倍增加。因此，在满足技术条件、保证产品质量的前提下，要尽量降低熔铅温度。c.湿式作业容易受铅尘污染的设备、墙壁、地面、工具，在不影响整体工作的情况下，尽可能多用清水冲洗，保持湿润和清洁，不使铅尘飞扬。如钢丝用铅浴炉加热热处理后，常常喷水淋浴，绕丝机地下也设置专用的排水沟，就是典型的湿式作业。d．消除铅源如高碳钢丝常用的再结晶热处理温度是 480～560℃，可以...
