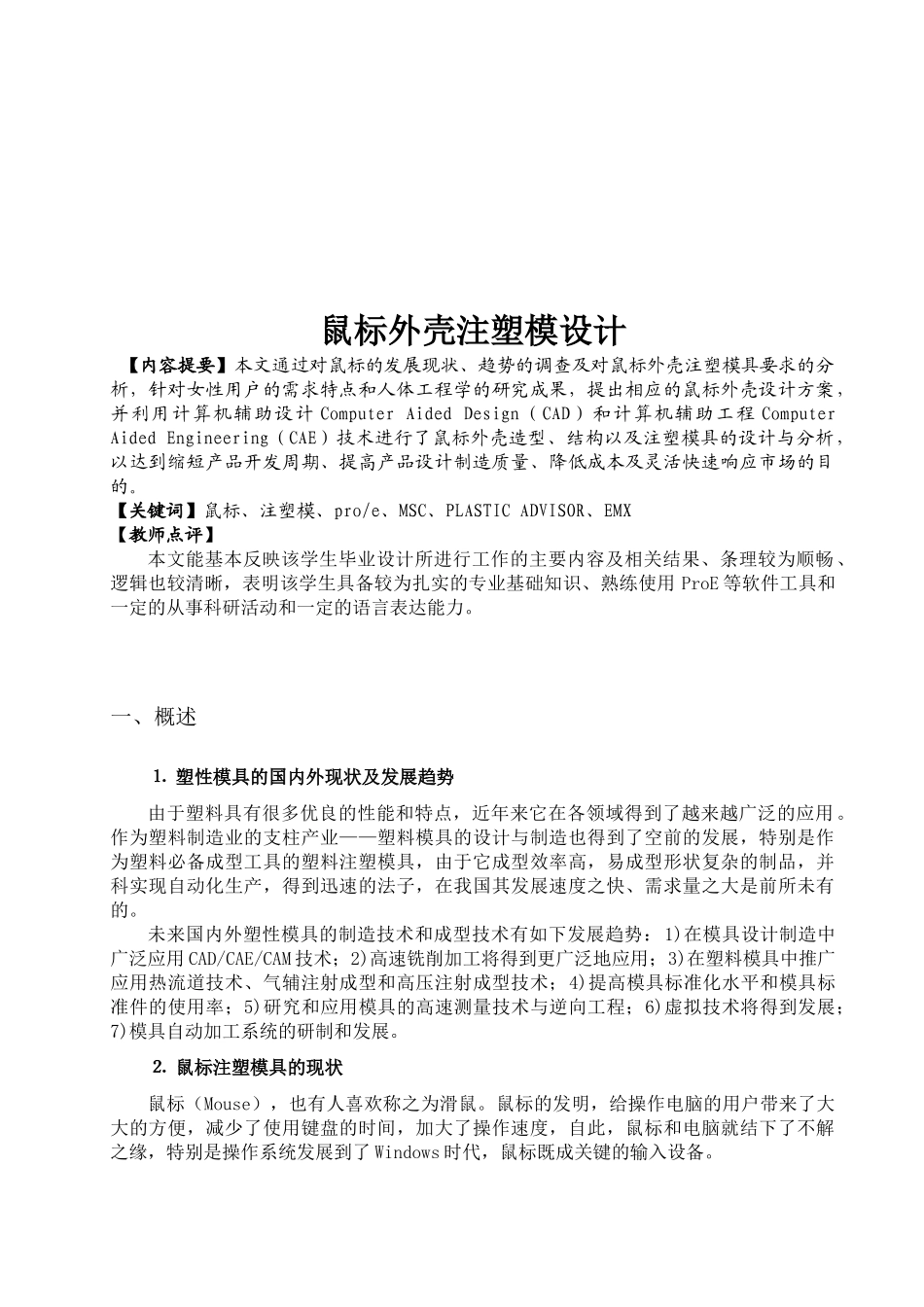

鼠标外壳注塑模设计 【内容提要】本文通过对鼠标的发展现状、趋势的调查及对鼠标外壳注塑模具要求的分析,针对女性用户的需求特点和人体工程学的研究成果,提出相应的鼠标外壳设计方案,并利用计算机辅助设计 Computer Aided Design(CAD)和计算机辅助工程 Computer Aided Engineering(CAE)技术进行了鼠标外壳造型、结构以及注塑模具的设计与分析,以达到缩短产品开发周期、提高产品设计制造质量、降低成本及灵活快速响应市场的目的。【关键词】鼠标、注塑模、pro/e、MSC、PLASTIC ADVISOR、EMX【教师点评】本文能基本反映该学生毕业设计所进行工作的主要内容及相关结果、条理较为顺畅、逻辑也较清晰,表明该学生具备较为扎实的专业基础知识、熟练使用 ProE 等软件工具和一定的从事科研活动和一定的语言表达能力。 一、概述⒈ 塑性模具的国内外现状及发展趋势由于塑料具有很多优良的性能和特点,近年来它在各领域得到了越来越广泛的应用。作为塑料制造业的支柱产业——塑料模具的设计与制造也得到了空前的发展,特别是作为塑料必备成型工具的塑料注塑模具,由于它成型效率高,易成型形状复杂的制品,并科实现自动化生产,得到迅速的法子,在我国其发展速度之快、需求量之大是前所未有的。未来国内外塑性模具的制造技术和成型技术有如下发展趋势:1)在模具设计制造中广泛应用 CAD/CAE/CAM 技术;2)高速铣削加工将得到更广泛地应用;3)在塑料模具中推广应用热流道技术、气辅注射成型和高压注射成型技术;4)提高模具标准化水平和模具标准件的使用率;5)研究和应用模具的高速测量技术与逆向工程;6)虚拟技术将得到发展;7)模具自动加工系统的研制和发展。⒉ 鼠标注塑模具的现状鼠标(Mouse),也有人喜欢称之为滑鼠。鼠标的发明,给操作电脑的用户带来了大大的方便,减少了使用键盘的时间,加大了操作速度,自此,鼠标和电脑就结下了不解之缘,特别是操作系统发展到了 Windows 时代,鼠标既成关键的输入设备。从基本的运行程序、Copy 文件、删除文件到系统的设置与调试,鼠标均必不可少。鼠标在现代计算机中的作用越来越重要,其主要发展趋势为人性化,多样化,个性化。这对鼠标注塑模具设计和制造的要求也越来越高。传统的手工设计与制造方式早己满足不了注塑模具设计和制造的需要。采用 CAD/CAE 技术可以显著地提高塑料产品和塑料模具设计制造效率,减少了设计者的劳动量,提高设计制造质量,减少试模修模时间,从而缩短了从...
