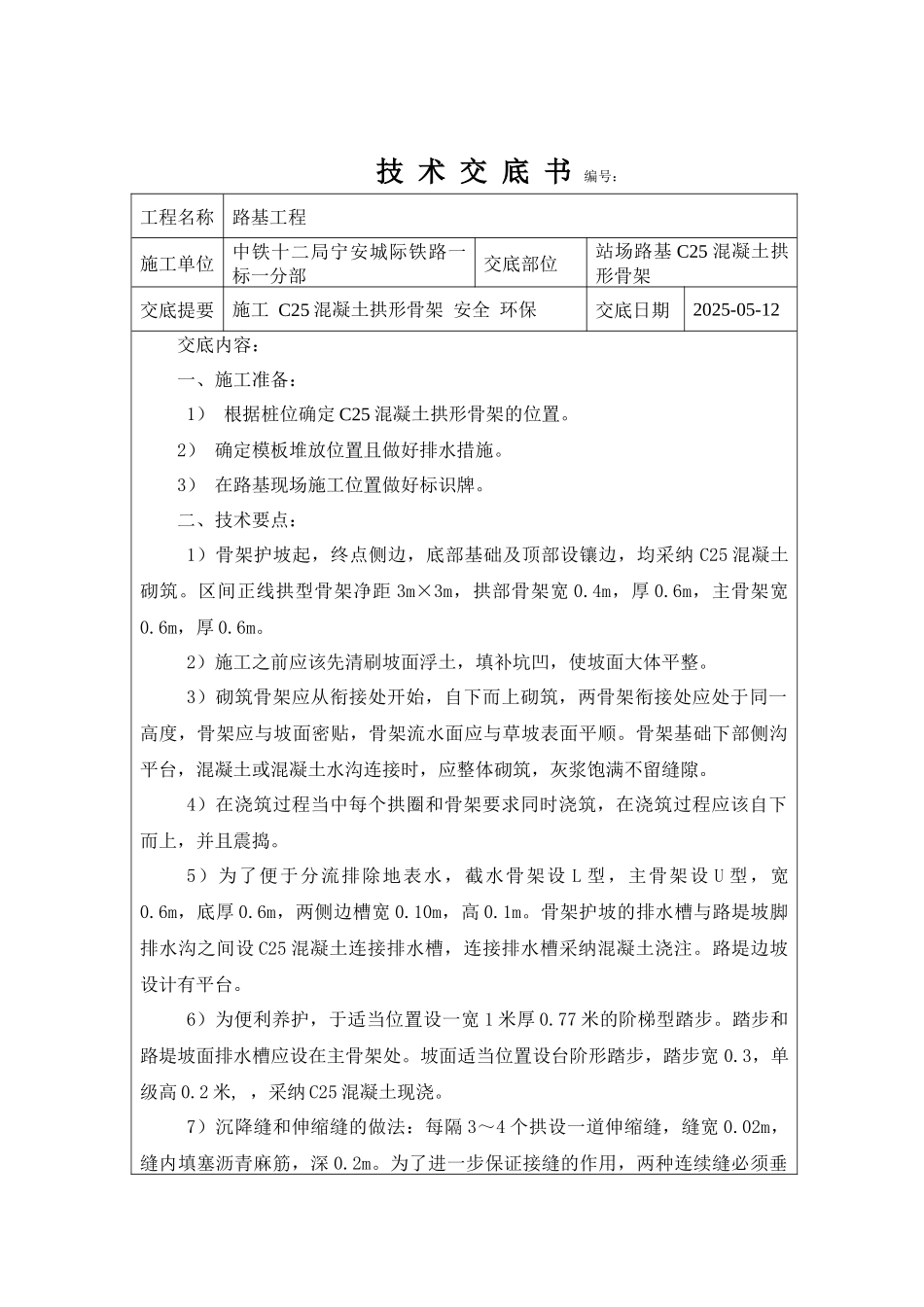

新建南京至安庆城际铁路 NASZ-1 标段一分部路基防护工程编号：C25 混凝土拱形骨架作业指导书编制：审核：批准：中铁十二局集团宁安城际铁路（铜池段）项目经理部2025 年 04 月 29 日发布 2025 年 04 月 30 日实施技 术 交 底 书 编号： 工程名称路基工程施工单位中铁十二局宁安城际铁路一标一分部交底部位站场路基 C25 混凝土拱形骨架交底提要施工 C25 混凝土拱形骨架 安全 环保交底日期2025-05-12交底内容：一、施工准备：1） 根据桩位确定 C25 混凝土拱形骨架的位置。2） 确定模板堆放位置且做好排水措施。3） 在路基现场施工位置做好标识牌。二、技术要点：1）骨架护坡起，终点侧边，底部基础及顶部设镶边，均采纳 C25 混凝土砌筑。区间正线拱型骨架净距 3m×3m，拱部骨架宽 0.4m，厚 0.6m，主骨架宽0.6m，厚 0.6m。2）施工之前应该先清刷坡面浮土，填补坑凹，使坡面大体平整。3）砌筑骨架应从衔接处开始，自下而上砌筑，两骨架衔接处应处于同一高度，骨架应与坡面密贴，骨架流水面应与草坡表面平顺。骨架基础下部侧沟平台，混凝土或混凝土水沟连接时，应整体砌筑，灰浆饱满不留缝隙。4）在浇筑过程当中每个拱圈和骨架要求同时浇筑，在浇筑过程应该自下而上，并且震捣。5）为了便于分流排除地表水，截水骨架设 L 型，主骨架设 U 型，宽0.6m，底厚 0.6m，两侧边槽宽 0.10m，高 0.1m。骨架护坡的排水槽与路堤坡脚排水沟之间设 C25 混凝土连接排水槽，连接排水槽采纳混凝土浇注。路堤边坡设计有平台。6）为便利养护，于适当位置设一宽 1 米厚 0.77 米的阶梯型踏步。踏步和路堤坡面排水槽应设在主骨架处。坡面适当位置设台阶形踏步，踏步宽 0.3，单级高 0.2 米, ，采纳 C25 混凝土现浇。7）沉降缝和伸缩缝的做法：每隔 3～4 个拱设一道伸缩缝，缝宽 0.02m，缝内填塞沥青麻筋，深 0.2m。为了进一步保证接缝的作用，两种连续缝必须垂直，并且缝两侧砌体表面必须平整，不能搭接，同时，接缝中尚需填塞防水材料（沥青木板），防止漏水。8）路堤边坡骨架施工之前应按设计形式尺寸挂线放样，开挖沟槽。拱部骨架应从上往下布置，最下一拱至护脚顶面不应大于 4.9m。拱型骨架应从下往上布置。9）路堤地段骨架位置应与集水井横向排水管、渗水盲管排水口位置相结合，避开水流冲刷坡面。检查台阶位置应避开接触网杆、过轨手孔、声屏障等结构物。10）拱型骨架可以采纳 C25 混凝土现浇与 C25 混...
