自动重合闸装置设计

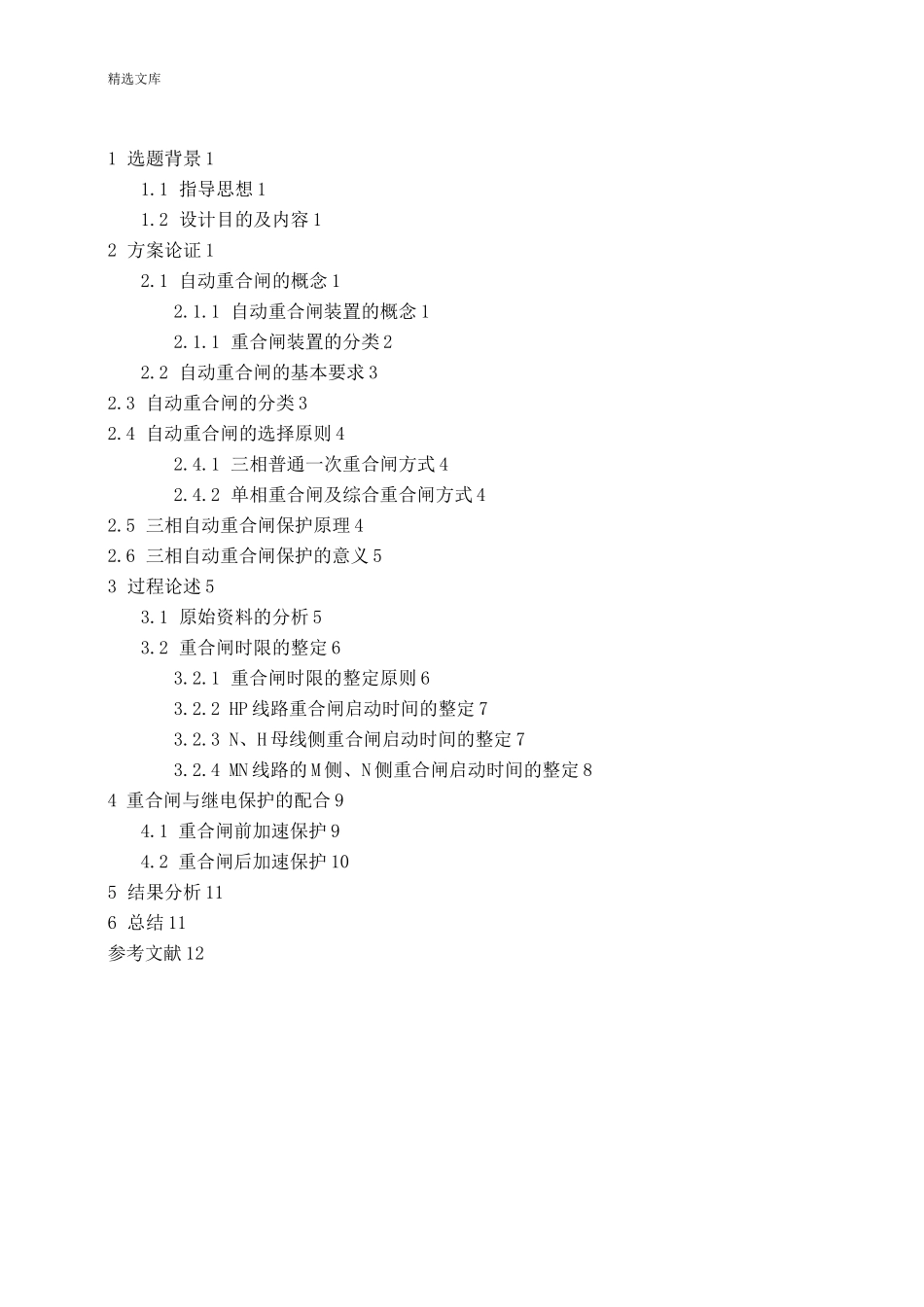

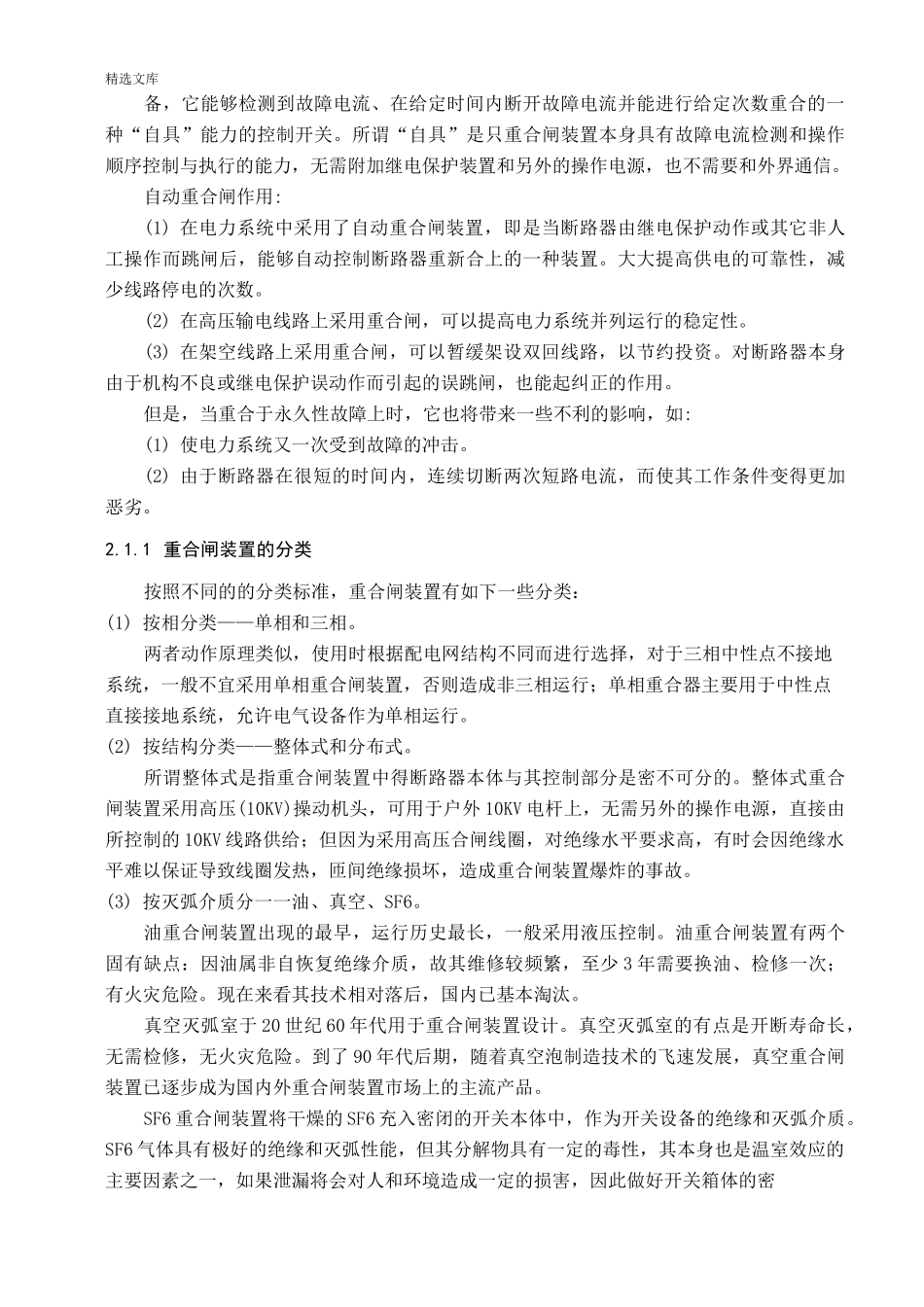

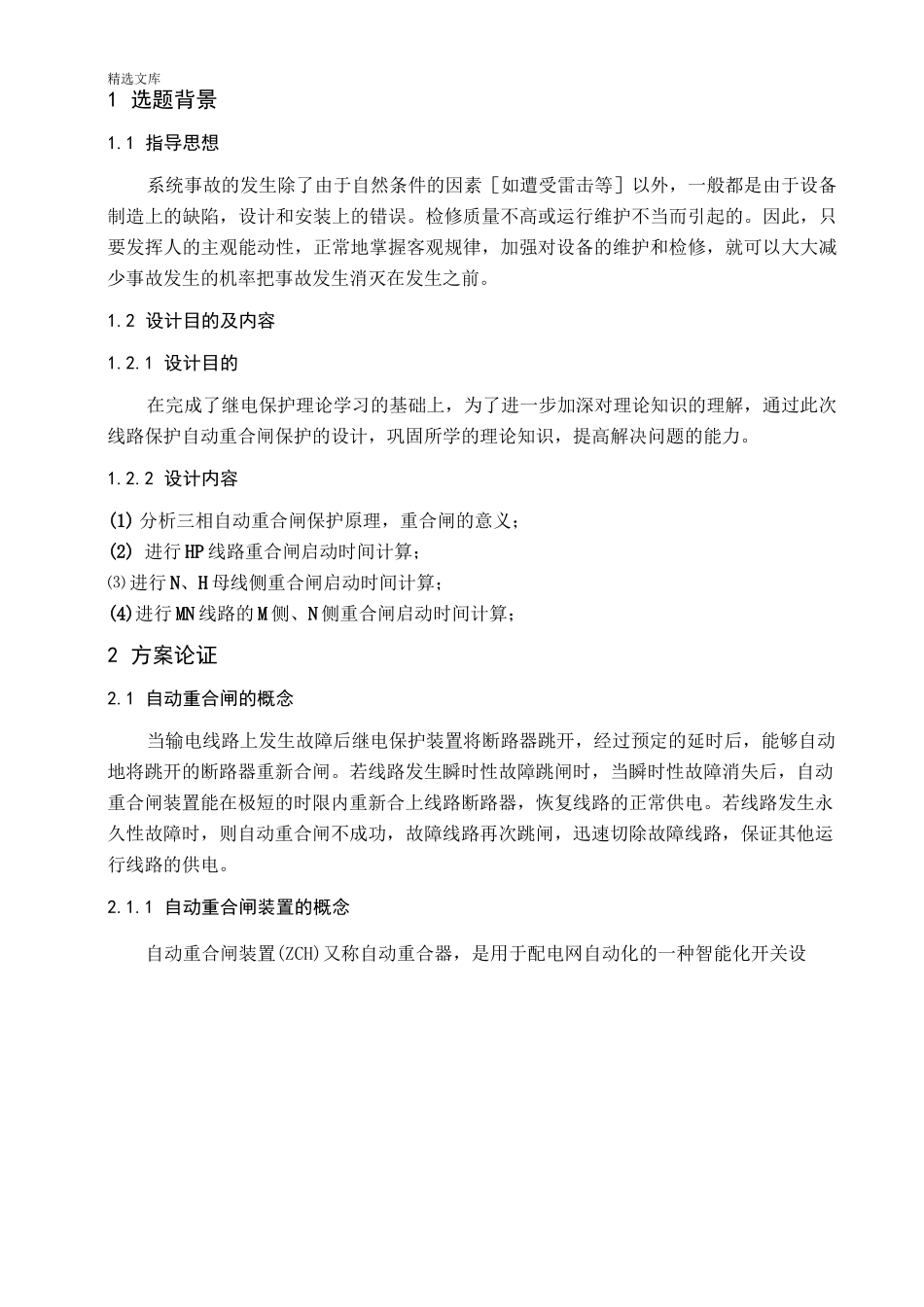

精选文库1 选题背景 11.1 指导思想 11.2 设计目的及内容 12 方案论证 12.1 自动重合闸的概念 12.1.1 自动重合闸装置的概念 12.1.1 重合闸装置的分类 22.2 自动重合闸的基本要求 32.3 自动重合闸的分类 32.4 自动重合闸的选择原则 42.4.1 三相普通一次重合闸方式 42.4.2 单相重合闸及综合重合闸方式 42.5 三相自动重合闸保护原理 42.6 三相自动重合闸保护的意义 53 过程论述 53.1 原始资料的分析 53.2 重合闸时限的整定 63.2.1 重合闸时限的整定原则 63.2.2 HP 线路重合闸启动时间的整定 73.2.3 N、H 母线侧重合闸启动时间的整定 73.2.4 MN 线路的 M 侧、N 侧重合闸启动时间的整定 84 重合闸与继电保护的配合 94.1 重合闸前加速保护 94.2 重合闸后加速保护 105 结果分析 116 总结 11参考文献 12精选文库1 选题背景1.1 指导思想系统事故的发生除了由于自然条件的因素［如遭受雷击等］以外，一般都是由于设备制造上的缺陷，设计和安装上的错误。检修质量不高或运行维护不当而引起的。因此，只要发挥人的主观能动性，正常地掌握客观规律，加强对设备的维护和检修，就可以大大减少事故发生的机率把事故发生消灭在发生之前。1.2 设计目的及内容1.2.1 设计目的在完成了继电保护理论学习的基础上，为了进一步加深对理论知识的理解，通过此次线路保护自动重合闸保护的设计，巩固所学的理论知识，提高解决问题的能力。1.2.2 设计内容(1) 分析三相自动重合闸保护原理，重合闸的意义；(2) 进行 HP 线路重合闸启动时间计算；⑶ 进行 N、H 母线侧重合闸启动时间计算；(4)进行 MN 线路的 M 侧、N 侧重合闸启动时间计算；2 方案论证2.1 自动重合闸的概念当输电线路上发生故障后继电保护装置将断路器跳开，经过预定的延时后，能够自动地将跳开的断路器重新合闸。若线路发生瞬时性故障跳闸时，当瞬时性故障消失后，自动重合闸装置能在极短的时限内重新合上线路断路器，恢复线路的正常供电。若线路发生永久性故障时，则自动重合闸不成功，故障线路再次跳闸，迅速切除故障线路，保证其他运行线路的供电。2.1.1 自动重合闸装置的概念自动重合闸装置(ZCH)又称自动重合器，是用于配电网自动化的一种智能化开关设精选文库备，它能够检测到故障电流、在给定时间内断开故障电流并能进行给定次数重合的一种“自具”能力的控制开关。所谓“自具”是只重合闸装置本身具有故障电流检测和操作顺序...
