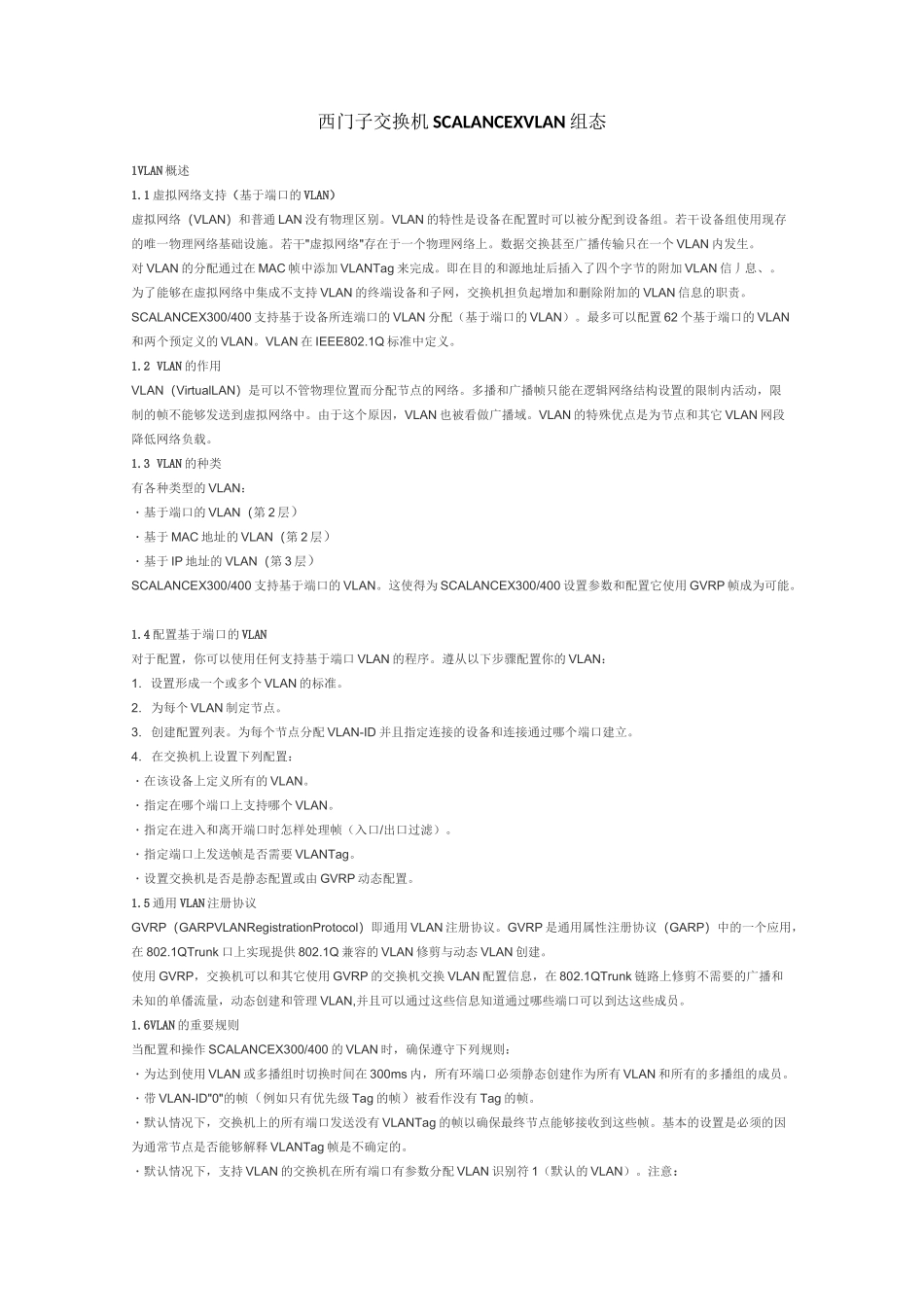

西门子交换机 SCALANCEXVLAN 组态1VLAN 概述1.1 虚拟网络支持(基于端口的 VLAN)虚拟网络(VLAN)和普通 LAN 没有物理区别。VLAN 的特性是设备在配置时可以被分配到设备组。若干设备组使用现存的唯一物理网络基础设施。若干"虚拟网络"存在于一个物理网络上。数据交换甚至广播传输只在一个 VLAN 内发生。对 VLAN 的分配通过在 MAC 帧中添加 VLANTag 来完成。即在目的和源地址后插入了四个字节的附加 VLAN 信丿息、。为了能够在虚拟网络中集成不支持 VLAN 的终端设备和子网,交换机担负起增加和删除附加的 VLAN 信息的职责。SCALANCEX300/400 支持基于设备所连端口的 VLAN 分配(基于端口的 VLAN)。最多可以配置 62 个基于端口的 VLAN和两个预定义的 VLAN。VLAN 在 IEEE802.1Q 标准中定义。1.2 VLAN 的作用VLAN(VirtualLAN)是可以不管物理位置而分配节点的网络。多播和广播帧只能在逻辑网络结构设置的限制内活动,限制的帧不能够发送到虚拟网络中。由于这个原因,VLAN 也被看做广播域。VLAN 的特殊优点是为节点和其它 VLAN 网段降低网络负载。1.3 VLAN 的种类有各种类型的 VLAN:・基于端口的 VLAN(第 2 层)・基于 MAC 地址的 VLAN(第 2 层)・基于 IP 地址的 VLAN(第 3 层)SCALANCEX300/400 支持基于端口的 VLAN。这使得为 SCALANCEX300/400 设置参数和配置它使用 GVRP 帧成为可能。1.4 配置基于端口的 VLAN对于配置,你可以使用任何支持基于端口 VLAN 的程序。遵从以下步骤配置你的 VLAN:1. 设置形成一个或多个 VLAN 的标准。2. 为每个 VLAN 制定节点。3. 创建配置列表。为每个节点分配 VLAN-ID 并且指定连接的设备和连接通过哪个端口建立。4. 在交换机上设置下列配置:・在该设备上定义所有的 VLAN。・指定在哪个端口上支持哪个 VLAN。・指定在进入和离开端口时怎样处理帧(入口/出口过滤)。・指定端口上发送帧是否需要 VLANTag。・设置交换机是否是静态配置或由 GVRP 动态配置。1.5 通用 VLAN 注册协议GVRP(GARPVLANRegistrationProtocol)即通用 VLAN 注册协议。GVRP 是通用属性注册协议(GARP)中的一个应用,在 802.1QTrunk 口上实现提供 802.1Q 兼容的 VLAN 修剪与动态 VLAN 创建。使用 GVRP,交换机可以和其它使用 GVRP 的交换机交换 VLAN 配置信息,在 802.1QTrunk 链路上修剪不需要的广播和未知的单僠流量,动态创建...
