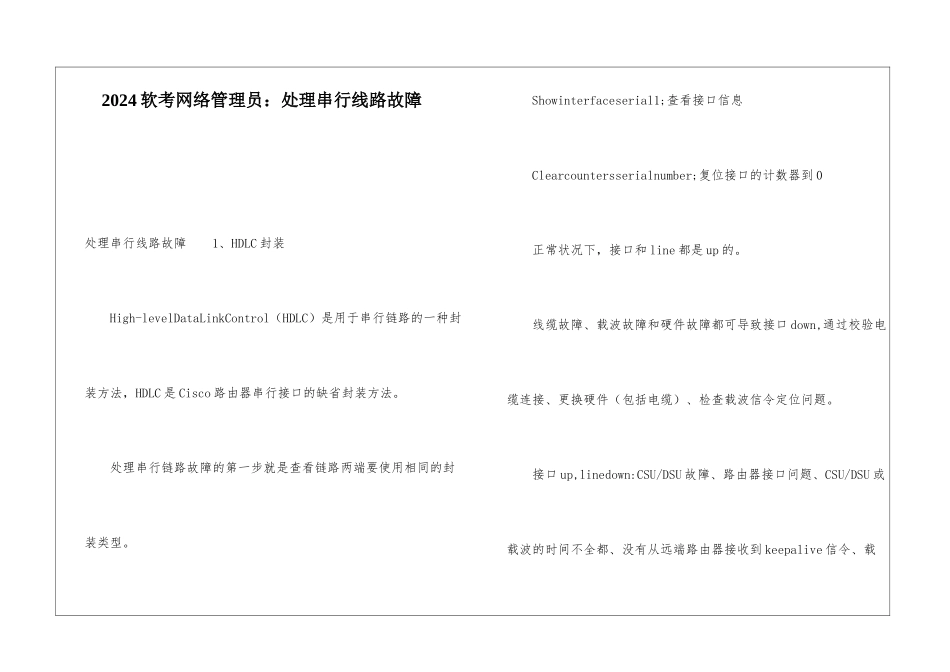

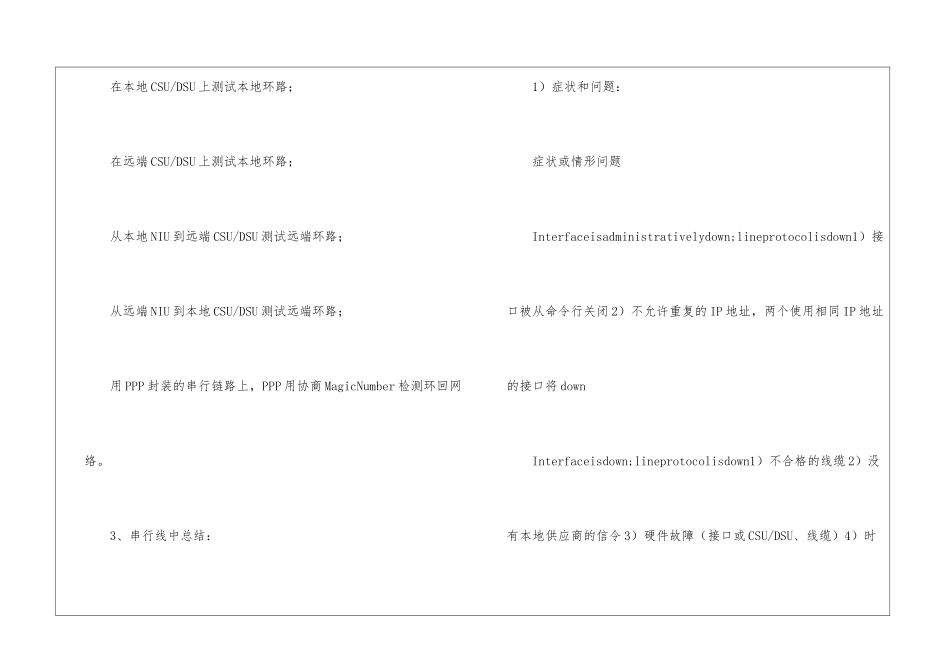

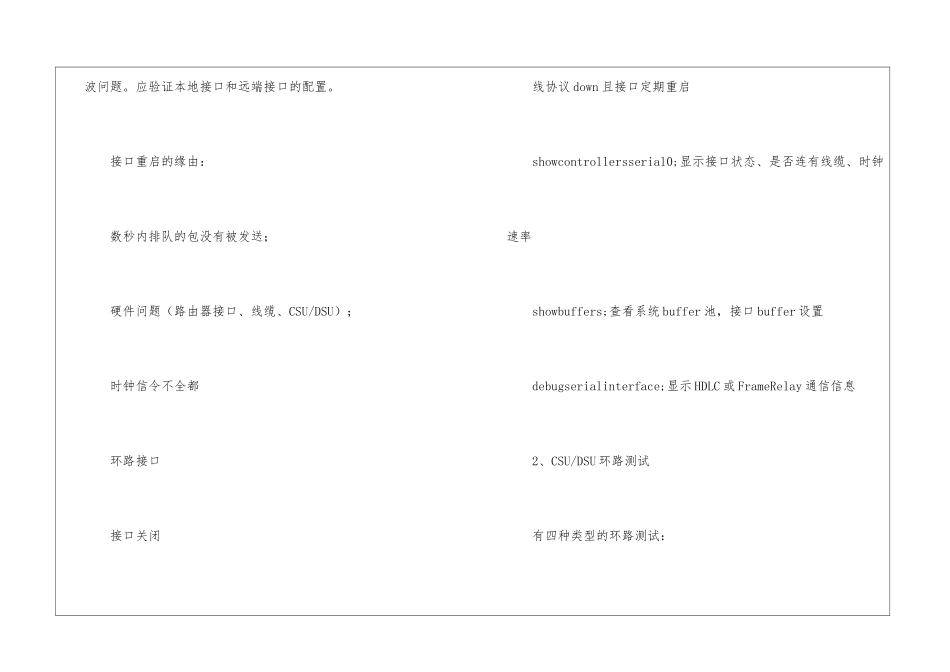

2024 软考网络管理员:处理串行线路故障处理串行线路故障 1、HDLC 封装 High-levelDataLinkControl(HDLC)是用于串行链路的一种封装方法,HDLC 是 Cisco 路由器串行接口的缺省封装方法。 处理串行链路故障的第一步就是查看链路两端要使用相同的封装类型。 Showinterfaceserial1;查看接口信息 Clearcountersserialnumber;复位接口的计数器到 0 正常状况下,接口和 line 都是 up 的。 线缆故障、载波故障和硬件故障都可导致接口 down,通过校验电缆连接、更换硬件(包括电缆)、检查载波信令定位问题。 接口 up,linedown:CSU/DSU 故障、路由器接口问题、CSU/DSU 或载波的时间不全都、没有从远端路由器接收到 keepalive 信令、载波问题。应验证本地接口和远端接口的配置。 接口重启的缘由: 数秒内排队的包没有被发送; 硬件问题(路由器接口、线缆、CSU/DSU); 时钟信令不全都 环路接口 接口关闭 线协议 down 且接口定期重启 showcontrollersserial0;显示接口状态、是否连有线缆、时钟速率 showbuffers;查看系统 buffer 池,接口 buffer 设置 debugserialinterface;显示 HDLC 或 FrameRelay 通信信息 2、CSU/DSU 环路测试 有四种类型的环路测试: 在本地 CSU/DSU 上测试本地环路; 在远端 CSU/DSU 上测试本地环路; 从本地 NIU 到远端 CSU/DSU 测试远端环路; 从远端 NIU 到本地 CSU/DSU 测试远端环路; 用 PPP 封装的串行链路上,PPP 用协商 MagicNumber 检测环回网络。 3、串行线中总结: 1)症状和问题: 症状或情形问题 Interfaceisadministrativelydown;lineprotocolisdown1)接口被从命令行关闭 2)不允许重复的 IP 地址,两个使用相同 IP 地址的接口将 down Interfaceisdown;lineprotocolisdown1)不合格的线缆 2)没有本地供应商的信令 3)硬件故障(接口或 CSU/DSU、线缆)4)时钟 Interfaceisup;lineprotocolisdown1)未配置的接口:本地或远程 2)本地供应商问题 3)Keepalive 序号没有增加 4)硬件故障(本地或远端接口、CSU/DSU)5)线路杂音 6)时钟不全都 7)第 2层(如 LMI) Interfaceisup;lineprotocolisup(looped)链路在某处环路 Incrementingcarriertransitioncounter1)来自本地供应商的信号不稳定 2)线缆故障 3)硬件故障 Incrementinginterfaceresets1)线缆故障,导致 CD 信号丢失2)硬件故障 3)线路拥塞 Input...
