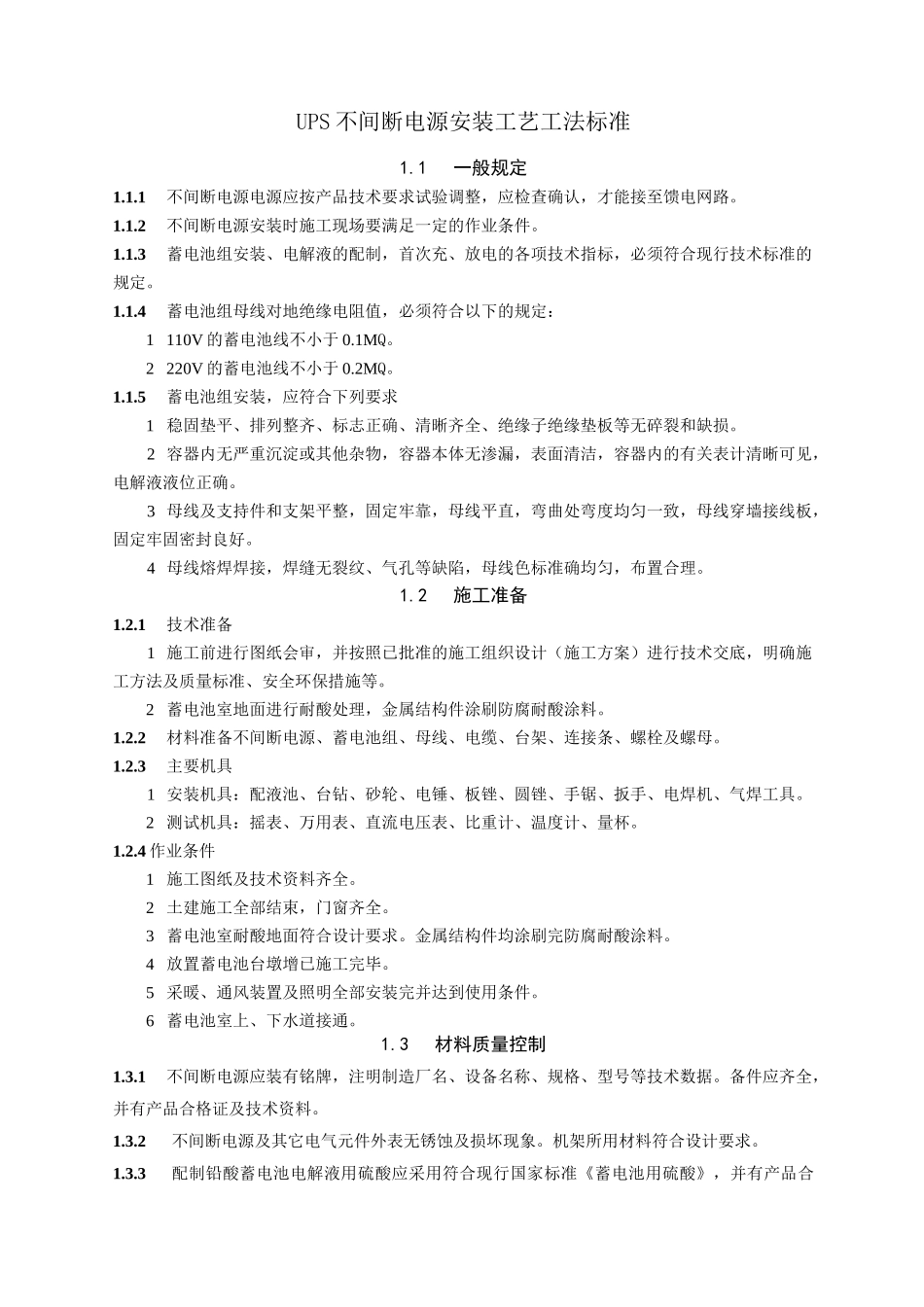

UPS不间断电源安装工艺工法标准

UPS 不间断电源安装工艺工法标准1.1一般规定1.1.1不间断电源电源应按产品技术要求试验调整，应检查确认，才能接至馈电网路。1.1.2不间断电源安装时施工现场要满足一定的作业条件。1.1.3蓄电池组安装、电解液的配制，首次充、放电的各项技术指标，必须符合现行技术标准的规定。1.1.4蓄电池组母线对地绝缘电阻值，必须符合以下的规定：1 110V 的蓄电池线不小于 0.1MQ。2 220V 的蓄电池线不小于 0.2MQ。1.1.5蓄电池组安装，应符合下列要求1 稳固垫平、排列整齐、标志正确、清晰齐全、绝缘子绝缘垫板等无碎裂和缺损。2 容器内无严重沉淀或其他杂物，容器本体无渗漏，表面清洁，容器内的有关表计清晰可见，电解液液位正确。3 母线及支持件和支架平整，固定牢靠，母线平直，弯曲处弯度均匀一致，母线穿墙接线板，固定牢固密封良好。4 母线熔焊焊接，焊缝无裂纹、气孔等缺陷，母线色标准确均匀，布置合理。1.2施工准备1.2.1技术准备1 施工前进行图纸会审，并按照已批准的施工组织设计（施工方案）进行技术交底，明确施工方法及质量标准、安全环保措施等。2 蓄电池室地面进行耐酸处理，金属结构件涂刷防腐耐酸涂料。1.2.2材料准备不间断电源、蓄电池组、母线、电缆、台架、连接条、螺栓及螺母。1.2.3主要机具1 安装机具：配液池、台钻、砂轮、电锤、板锉、圆锉、手锯、扳手、电焊机、气焊工具。2 测试机具：摇表、万用表、直流电压表、比重计、温度计、量杯。1.2.4 作业条件1 施工图纸及技术资料齐全。2 土建施工全部结束，门窗齐全。3 蓄电池室耐酸地面符合设计要求。金属结构件均涂刷完防腐耐酸涂料。4 放置蓄电池台墩增已施工完毕。5 采暖、通风装置及照明全部安装完并达到使用条件。6 蓄电池室上、下水道接通。1.3材料质量控制1.3.1不间断电源应装有铭牌，注明制造厂名、设备名称、规格、型号等技术数据。备件应齐全，并有产品合格证及技术资料。1.3.2不间断电源及其它电气元件外表无锈蚀及损坏现象。机架所用材料符合设计要求。1.3.3配制铅酸蓄电池电解液用硫酸应采用符合现行国家标准《蓄电池用硫酸》，并有产品合格证。1.3.4绝缘子、绝缘垫无碎裂和缺损；型钢无明显锈蚀。1.3.5其他材料：防锈漆、耐酸漆、电力复合脂、镀锌螺丝、塑料带、沥青漆、酒精、铅板均应有合格证。1.4施工工艺1.4.1 工艺流程：设备开箱检查一母线、电缆及机架安装一不间断电源安装一配液、充放电一调试和检测不间断电源功能单位主要由整流装置、逆变...
