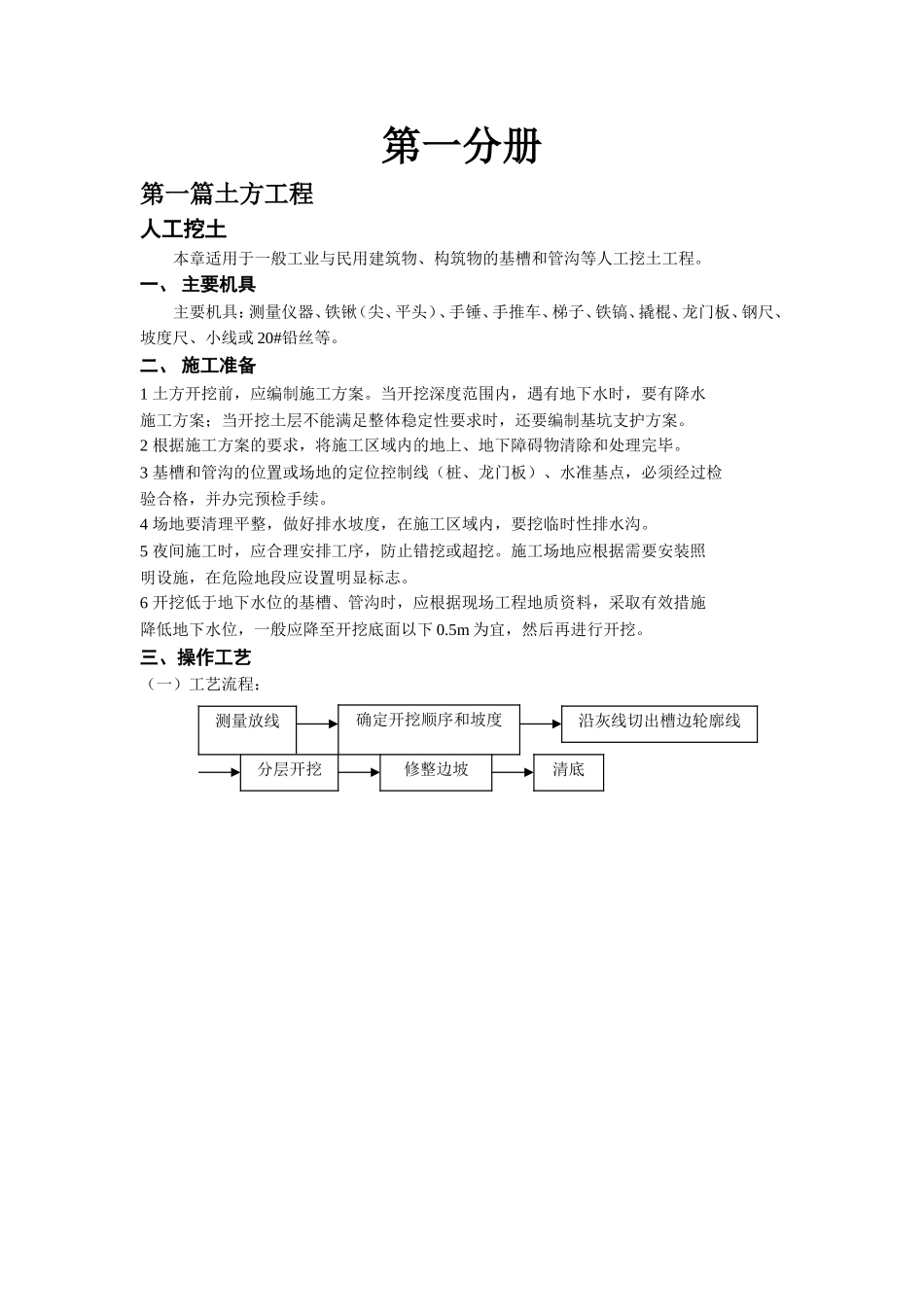

第一分册第一篇土方工程人工挖土本章适用于一般工业与民用建筑物、构筑物的基槽和管沟等人工挖土工程。一、主要机具主要机具：测量仪器、铁锹（尖、平头）、手锤、手推车、梯子、铁镐、撬棍、龙门板、钢尺、坡度尺、小线或20#铅丝等。二、施工准备1土方开挖前，应编制施工方案。当开挖深度范围内，遇有地下水时，要有降水施工方案；当开挖土层不能满足整体稳定性要求时，还要编制基坑支护方案。2根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。3基槽和管沟的位置或场地的定位控制线（桩、龙门板）、水准基点，必须经过检验合格，并办完预检手续。4场地要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。5夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。6开挖低于地下水位的基槽、管沟时，应根据现场工程地质资料，采取有效措施降低地下水位，一般应降至开挖底面以下0.5m为宜，然后再进行开挖。三、操作工艺（一）工艺流程：确定开挖顺序和坡度测量放线分层开挖修整边坡清底沿灰线切出槽边轮廓线（二）开挖坡度的确定。1在天然湿度的土中，开挖基槽和管沟时，当挖土深度不超过下列数值规定时，可不放坡，不加支撑。(1)密实、中密的砂土和碎石类土（填充物为砂土）：1.0m;(2)硬塑、可塑的粘质粉土及粉质粘土：1.25m;(3)硬塑、可塑的粘土和碎石类土（填充物为粘性土）：1.5m;(4)坚硬的粘土：2.0m。2超过上述规定深度，应采取相应的边坡支护措施，否则必须放坡，边坡最陡坡度应符合下表规定。深度在5m内的基槽管沟边坡的最陡坡度土的类别边坡坡度容许值（高：宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土1：1.001：1.251：1.50中密的碎石类土（填充物为砂土）1：0.751：1.001：1.25硬塑的粘质粉土1：0.671：0.751：1.00中密的碎石类土（填充物为粘性土）1：0.501：0.671：0.75硬塑的粉质粘土、粘土1：0.331：0.501：0.50老黄土1：0.101：0.251：0.33软土（经井点降水后）1：1.00--注：在软土沟槽坡顶不宜设置静载或动载；需要设置时，应对土的承载力和边坡的稳定性进行验算。（三）根据基础形式和土质状况及现场出土等条件，合理确定开挖顺序，然后再分段分层平均下挖。（四）开挖各种浅基础时，如不放坡应先按放好的灰线直边切出槽边的轮廓线。（五）开挖各种基槽、管沟：1浅条形基础：一般粘性土可自上而下分层开挖，每层深度以600mm为宜，从开挖端部逆向倒退按踏步型挖掘；碎石类土先用镐翻松，正向挖掘出土，每层深度视翻土厚度而定。2浅管沟：与浅的条形基础开挖基本相同，仅沟帮不需切直修平。标高按龙门板上平往下返出沟底尺寸，接近设计标高后，再从两端龙门板下面的沟底标高上返500mm为基准点，拉小线用尺检查沟底标高，最后修整沟底。3开挖放坡的基槽或管沟时，应先按施工方案规定的坡度粗略开挖，再分层按放坡坡度要求做出坡度线，每隔3m左右做出一条，以此为准进行铲坡。深管沟挖土时，应在沟帮中间留出宽800mm左右的倒土台。4开挖大面积浅基坑时，沿坑三面开挖，挖出的土方装入手推车或翻斗车，运至弃土（存土）地点。（六）土方开挖挖到距槽底500mm以内时，测量放线人员应及时配合抄出距槽底500mm水平标高点；自每条槽端部200mm处，每隔2-3m在槽帮上钉水平标高小木撅。在挖至接近槽底标高时，用尺或事先量好的500mm标准尺杆，随时以小木撅上平校核槽底标高。最后由两端轴线（中心线）引桩拉通线，检查沟槽底部尺寸，确定槽宽标界，据此修整槽帮，最后清除槽底土方，修底铲平。（七）基槽、管沟的直立帮和坡度，在开挖过程和敞露期间应采取措施防止塌方，必要时应加以保护。在开挖槽边弃土时，应保证边坡和直立帮的稳定。当土质良好时，抛于槽边的土方（或材料），应距槽（沟）边缘1.0m以外,高度不宜超过1.5m。在柱基周围、墙基或墙一侧，不得堆土过高。（八）开挖基槽、管沟的土方，在场地有条件堆放时，留足回填需用的好土，多余的土方运出，避免二次搬运。（九）土方开挖一般不宜在雨季进行，否则工作面不宜过大，应分段逐片分期完工。雨季开挖基槽或管沟时应注意边坡稳定...
