住房天棚砼楼板开裂加固工程施工方案VIP免费

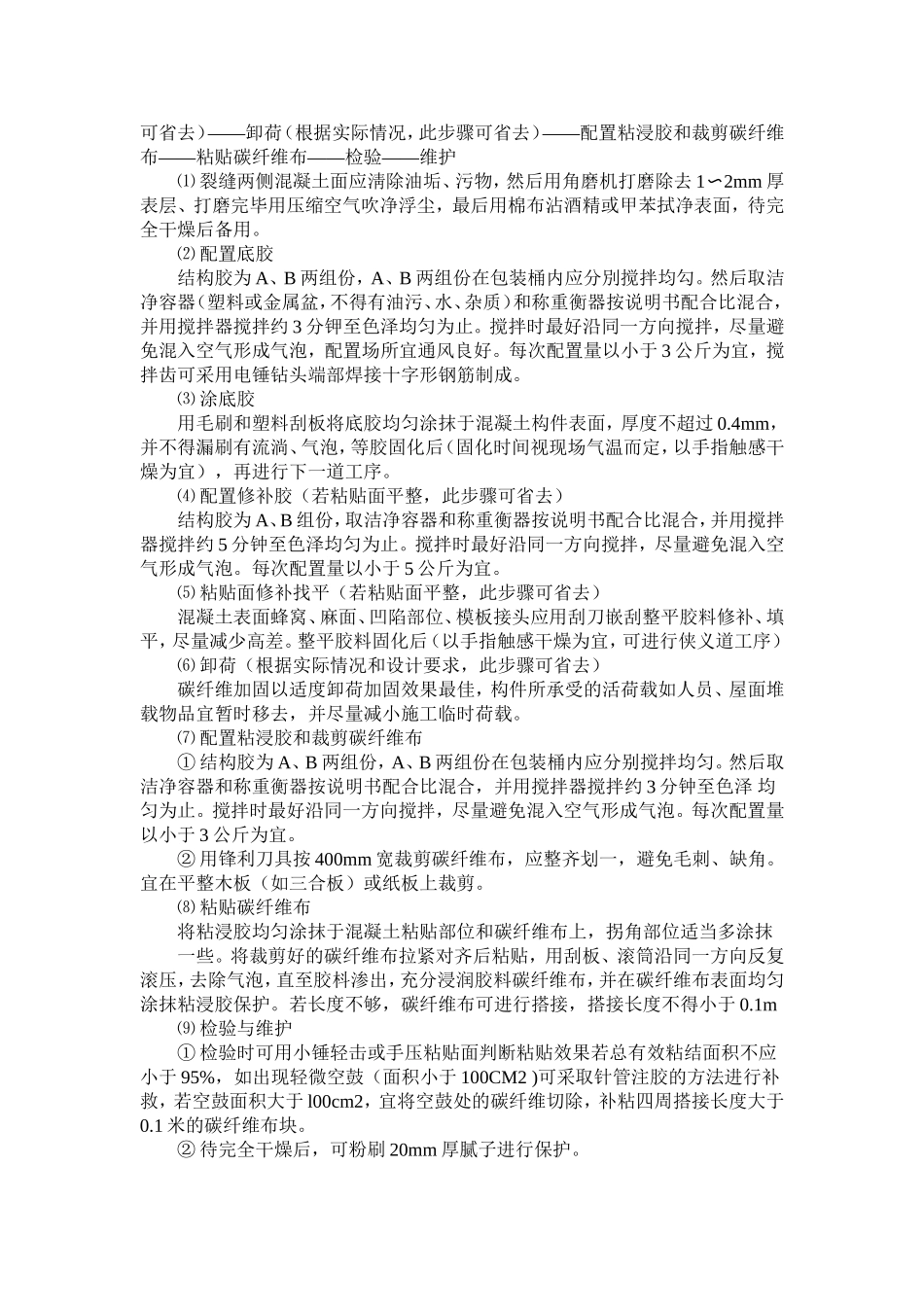

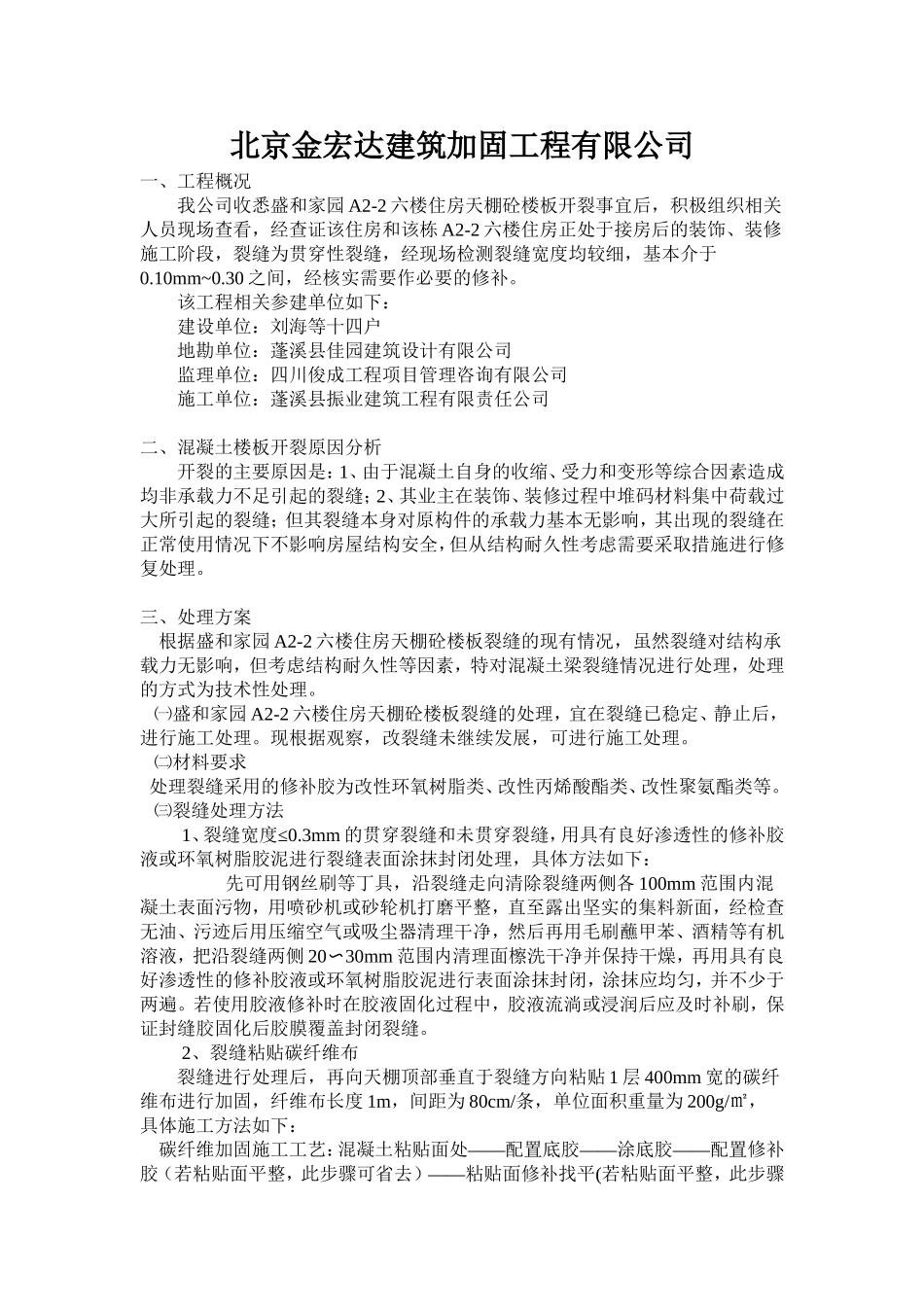

北京金宏达建筑加固工程有限公司一、工程概况我公司收悉盛和家园A2-2六楼住房天棚砼楼板开裂事宜后，积极组织相关人员现场查看，经查证该住房和该栋A2-2六楼住房正处于接房后的装饰、装修施工阶段，裂缝为贯穿性裂缝，经现场检测裂缝宽度均较细，基本介于0.10mm~0.30之间，经核实需要作必要的修补。该工程相关参建单位如下：建设单位：刘海等十四户地勘单位：蓬溪县佳园建筑设计有限公司监理单位：四川俊成工程项目管理咨询有限公司施工单位：蓬溪县振业建筑工程有限责任公司二、混凝土楼板开裂原因分析开裂的主要原因是：1、由于混凝土自身的收缩、受力和变形等综合因素造成均非承载力不足引起的裂缝；2、其业主在装饰、装修过程中堆码材料集中荷载过大所引起的裂缝；但其裂缝本身对原构件的承载力基本无影响，其出现的裂缝在正常使用情况下不影响房屋结构安全，但从结构耐久性考虑需要采取措施进行修复处理。三、处理方案根据盛和家园A2-2六楼住房天棚砼楼板裂缝的现有情况，虽然裂缝对结构承载力无影响，但考虑结构耐久性等因素，特对混凝土梁裂缝情况进行处理，处理的方式为技术性处理。㈠盛和家园A2-2六楼住房天棚砼楼板裂缝的处理，宜在裂缝已稳定、静止后，进行施工处理。现根据观察，改裂缝未继续发展，可进行施工处理。㈡材料要求处理裂缝采用的修补胶为改性环氧树脂类、改性丙烯酸酯类、改性聚氨酯类等。㈢裂缝处理方法1≤、裂缝宽度0.3mm的贯穿裂缝和未贯穿裂缝，用具有良好渗透性的修补胶液或环氧树脂胶泥进行裂缝表面涂抹封闭处理，具体方法如下：先可用钢丝刷等丁具，沿裂缝走向清除裂缝两侧各100mm范围内混凝土表面污物，用喷砂机或砂轮机打磨平整，直至露出坚实的集料新面，经检查无油、污迹后用压缩空气或吸尘器清理干净，然后再用毛刷蘸甲苯、酒精等有机溶液，把沿裂缝两侧20〜30mm范围内清理面檫洗干净并保持干燥，再用具有良好渗透性的修补胶液或环氧树脂胶泥进行表面涂抹封闭，涂抹应均匀，并不少于两遍。若使用胶液修补时在胶液固化过程中，胶液流淌或浸润后应及时补刷，保证封缝胶固化后胶膜覆盖封闭裂缝。2、裂缝粘贴碳纤维布裂缝进行处理后，再向天棚顶部垂直于裂缝方向粘贴1层400mm宽的碳纤维布进行加固，纤维布长度1m，间距为80cm/条，单位面积重量为200g/㎡，具体施工方法如下：碳纤维加固——————施工工艺：混凝土粘贴面处配置底胶涂底胶配置修补——胶（若粘贴面平整，此步骤可省去）粘贴面修补找平(若粘贴面平整，此步骤————可省去）卸荷（根据实际情况，此步骤可省去）配置粘浸胶和裁剪碳纤维——————布粘贴碳纤维布检验维护⑴裂缝两侧混凝土面应淸除油垢、污物，然后用角磨机打磨除去1〜2mm厚表层、打磨完毕用压缩空气吹净浮尘，最后用棉布沾酒精或甲苯拭净表面，待完全干燥后备用。⑵配置底胶结构胶为A、B两组份，A、B两组份在包装桶内应分別搅拌均勾。然后取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按说明书配合比混合，并用搅拌器搅拌约3分钾至色泽均匀为止。搅拌时最好沿同一方向搅拌，尽量避免混入空气形成气泡，配置场所宜通风良好。每次配置量以小于3公斤为宜，搅拌齿可采用电锤钻头端部焊接十字形钢筋制成。⑶涂底胶用毛刷和塑料刮板将底胶均匀涂抹于混凝土构件表面，厚度不超过0.4mm，并不得漏刷有流淌、气泡，等胶固化后（固化时间视现场气温而定，以手指触感干燥为宜），再进行下一道工序。⑷配置修补胶（若粘贴面平整，此步骤可省去）结构胶为A、B组份，取洁净容器和称重衡器按说明书配合比混合，并用搅拌器搅拌约5分钟至色泽均匀为止。搅拌时最好沿同一方向搅拌，尽量避免混入空气形成气泡。每次配置量以小于5公斤为宜。⑸粘贴面修补找平（若粘贴面平整，此步骤可省去）混凝土表面蜂窝、麻面、凹陷部位、模板接头应用刮刀嵌刮整平胶料修补、填平，尽量减少高差。整平胶料固化后（以手指触感干燥为宜，可进行侠义道工序）⑹卸荷（根据实际情况和设计要求，此步骤可省去）碳纤维加固以适度卸荷加固效果最佳，构件所承受的活荷载如人员、屋面堆载物品宜暂时移去，并尽量减小施工临时荷载。⑺配置粘浸胶...
