110KV变电站主接线设计和实现 电气工程管理专业VIP免费

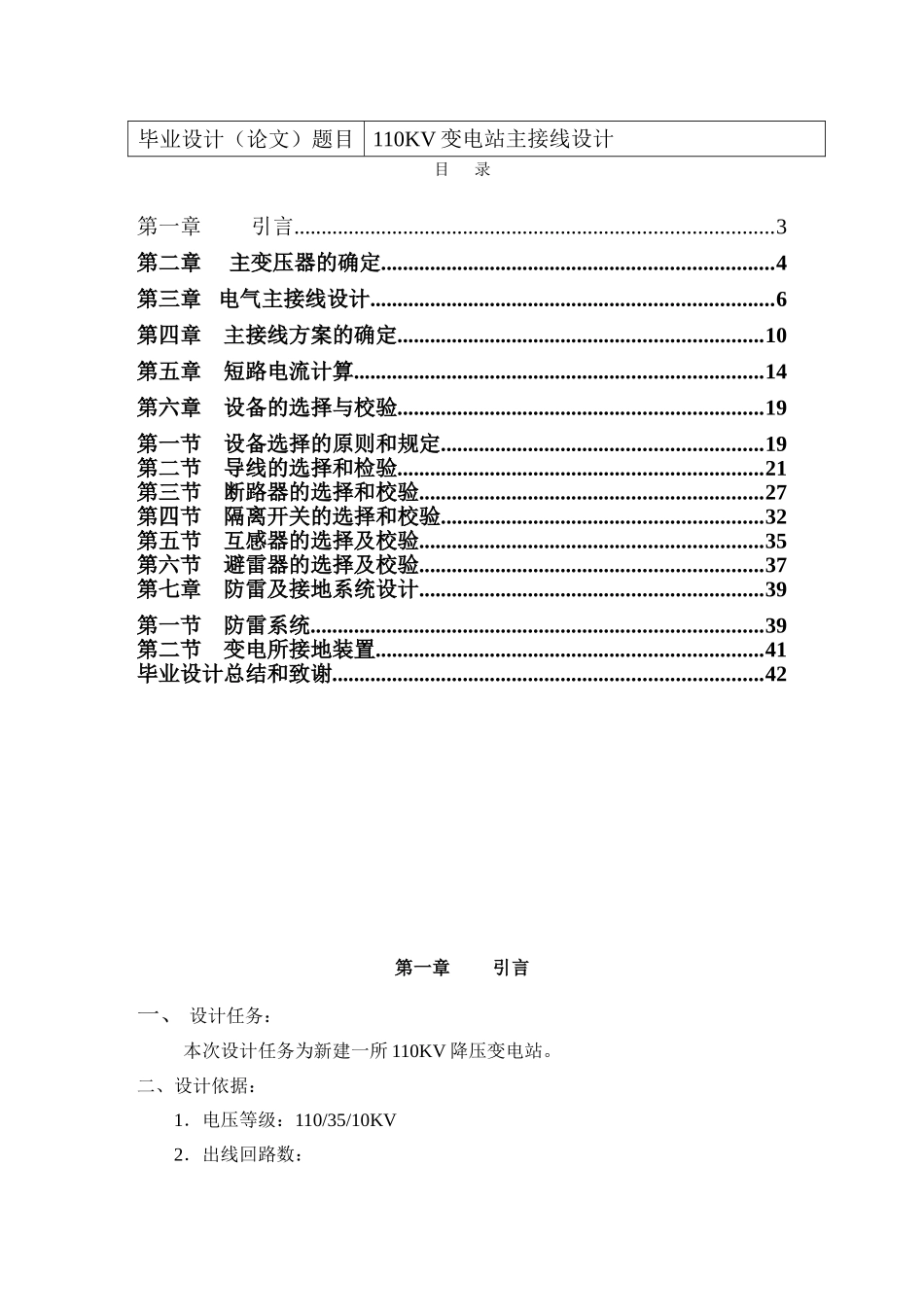

毕业设计（论文）题目110KV变电站主接线设计目录第一章引言........................................................................................3第二章主变压器的确定........................................................................4第三章电气主接线设计..........................................................................6第四章主接线方案的确定...................................................................10第五章短路电流计算...........................................................................14第六章设备的选择与校验...................................................................19第一节设备选择的原则和规定...........................................................19第二节导线的选择和检验...................................................................21第三节断路器的选择和校验...............................................................27第四节隔离开关的选择和校验...........................................................32第五节互感器的选择及校验...............................................................35第六节避雷器的选择及校验...............................................................37第七章防雷及接地系统设计...............................................................39第一节防雷系统...................................................................................39第二节变电所接地装置.......................................................................41毕业设计总结和致谢...............................................................................42第一章引言一、设计任务：本次设计任务为新建一所110KV降压变电站。二、设计依据：1．电压等级：110/35/10KV2．出线回路数：110KV侧2回（架空线）LGJ-300/35km35KV侧6回（架空线）10KV侧12回（其中电缆4回）3．负荷情况35KV侧：最大40MW，最小25MW，Tmax=6000h，cosφ=0.8510KV侧：最大25MW，最小18MW，Tmax=6000h，cosφ=0.85负荷性质：工农业生产及城乡生活用电4、系统情况：（1）系统经双回路给变电站供电。（2）系统110KV母线短路容量为3000NVA。（2）系统110KV母线电压满足常调压要求。5、环境条件：年最高温度：32℃年最低温度：-25℃海拔高度：1000m雷暴日数：40日/年参考文献：1、电力系统课程设计参考资料华北电力大学2、发电厂电气部分天津大学3、电力工程手册（1、2、3、4分册）西北、东北电力设计院第二章主变压器的确定一、主变压器台数的确定为了保证供电的可靠性，变电所一般装设两台主变压器。二、调压方式的确定：据设计任务书中：系统110KV母线电压满足常调压要求，且为了保证供电质量，电压必须维持在允许范围内，保持电压的稳定，所以应选择有载调压变压器。三、主变压器容量的确定主变压器容量一般按变电所建成后5~10年的规划负荷选择，亦要根据变电所所带负荷的性质和电网结构来确定主变压器的容量。对装设两台主变压器的变电所，每台变压器容量应按下式选择：Sn=0.6PM。因对一般性变电所，当一台主变压器停运时，其余变压器容量应能保证70~80%负荷的供电，考虑变压器的事故过负荷能力40%。由于一般电网变电所大约有25%为非重要负荷，因此，采用Sn=0.6PM确定主变是可行的。由原始资料知：35KV侧Pmax=40MW，cosφ=0.8510KV侧Pmax=25MW，cosφ=0.85所以，在其最大运行方式下：Sn=0.6*(40/0.85+25/0.85)=45.88(MVA)参考《电力工程电气设计手册》选择两台西安变压器厂生产的三相三绕组风冷有载调压变压器两台，型号为：SFSZ7-50000型变压器。容量校验：低负荷系数K1=实际最小负荷/额定容量=（25+8）/50=0.66高负荷系数K2=实际最大负荷/额定容量=（40+25）/50=1.3另外,《发电厂电气设备》P244规定:自然油循环的变压器过负荷系数不应超过1.5。综上,并查《发电厂电气设备》P244变压器过负荷曲线图(图9-11-a)可以得出过负荷时间T≈...
