管道置换方案(分步分流程完整版)

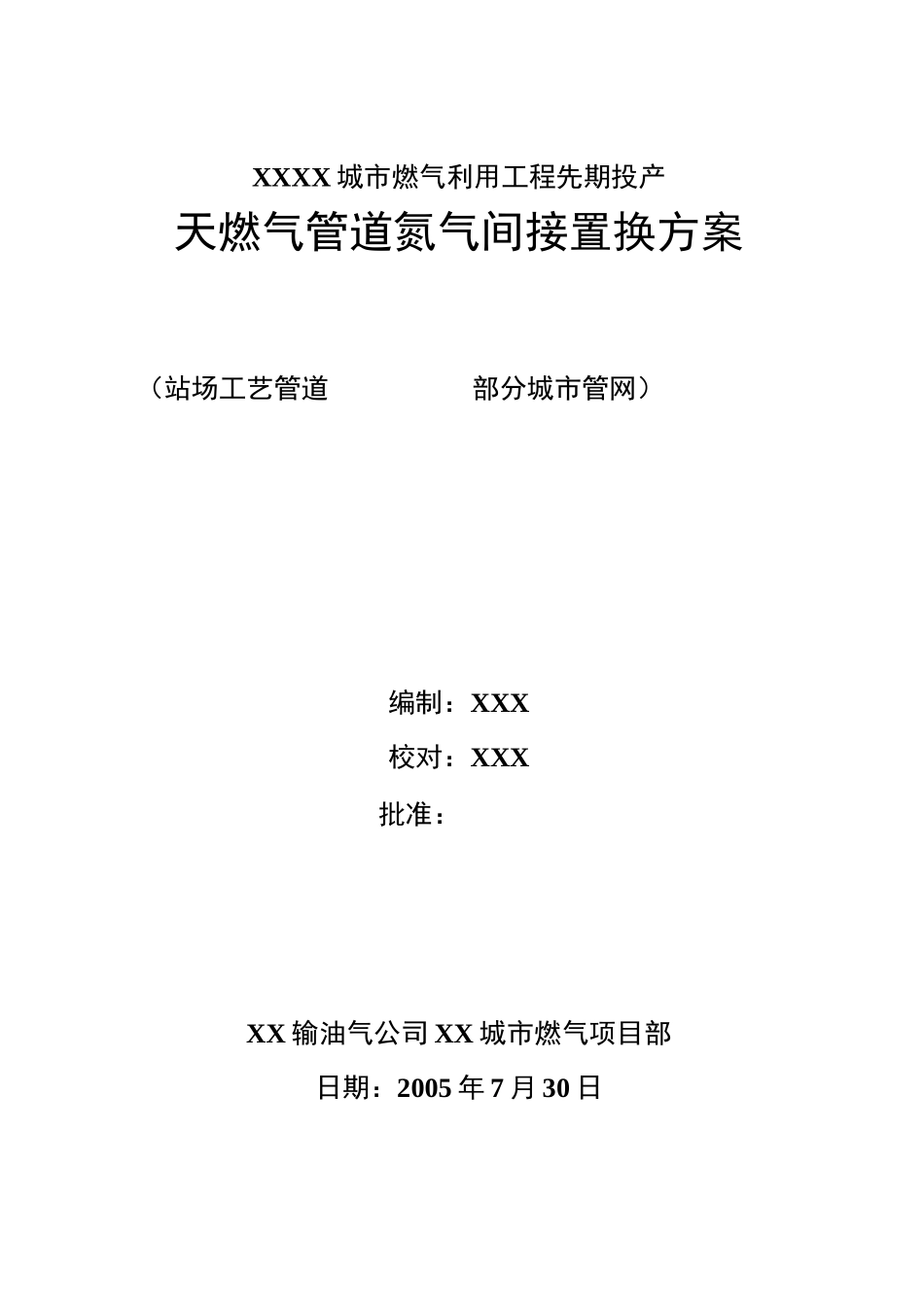

管道置换方案(分步分流程完整版)_第1页
1/26

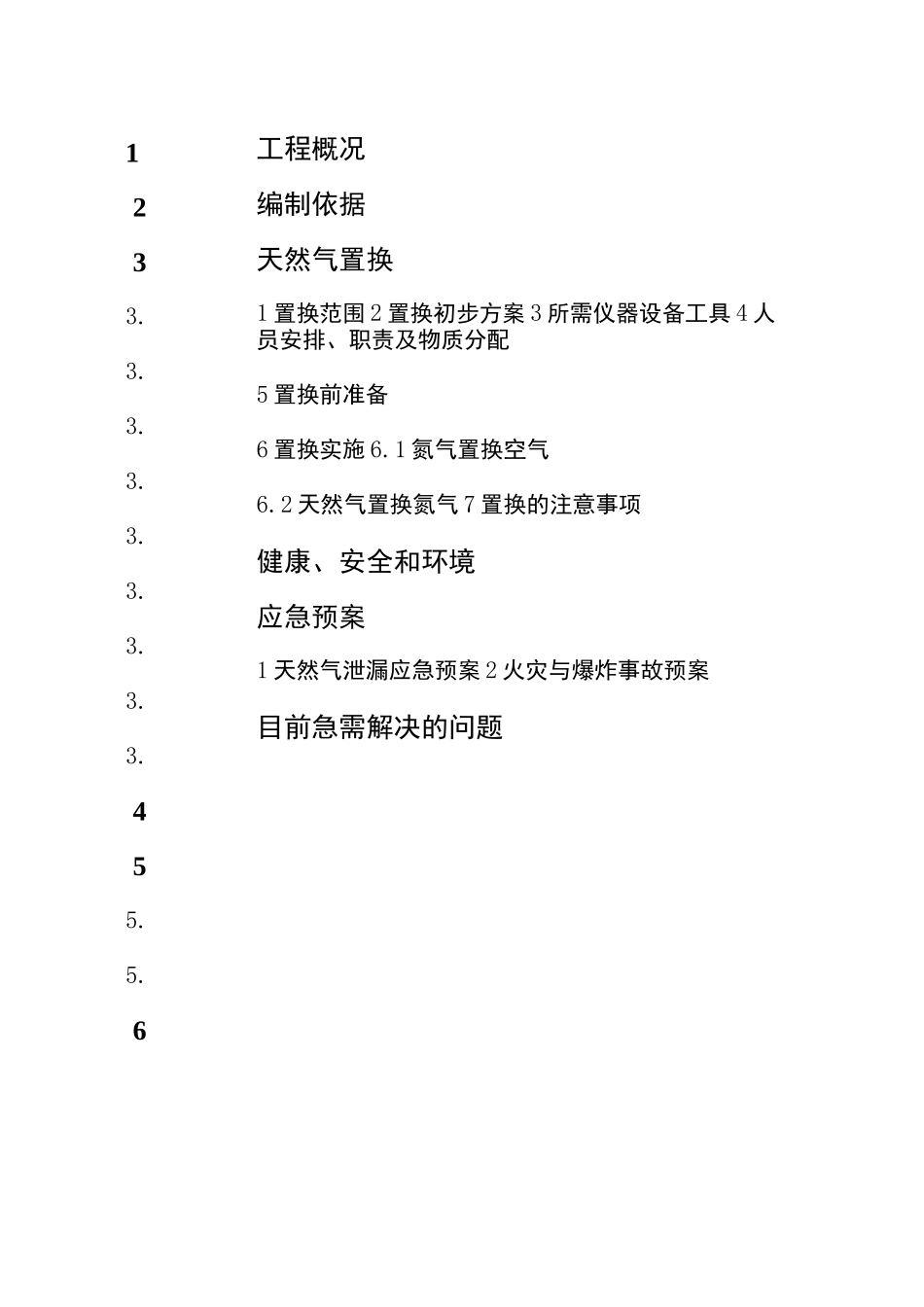

管道置换方案(分步分流程完整版)_第2页
2/26

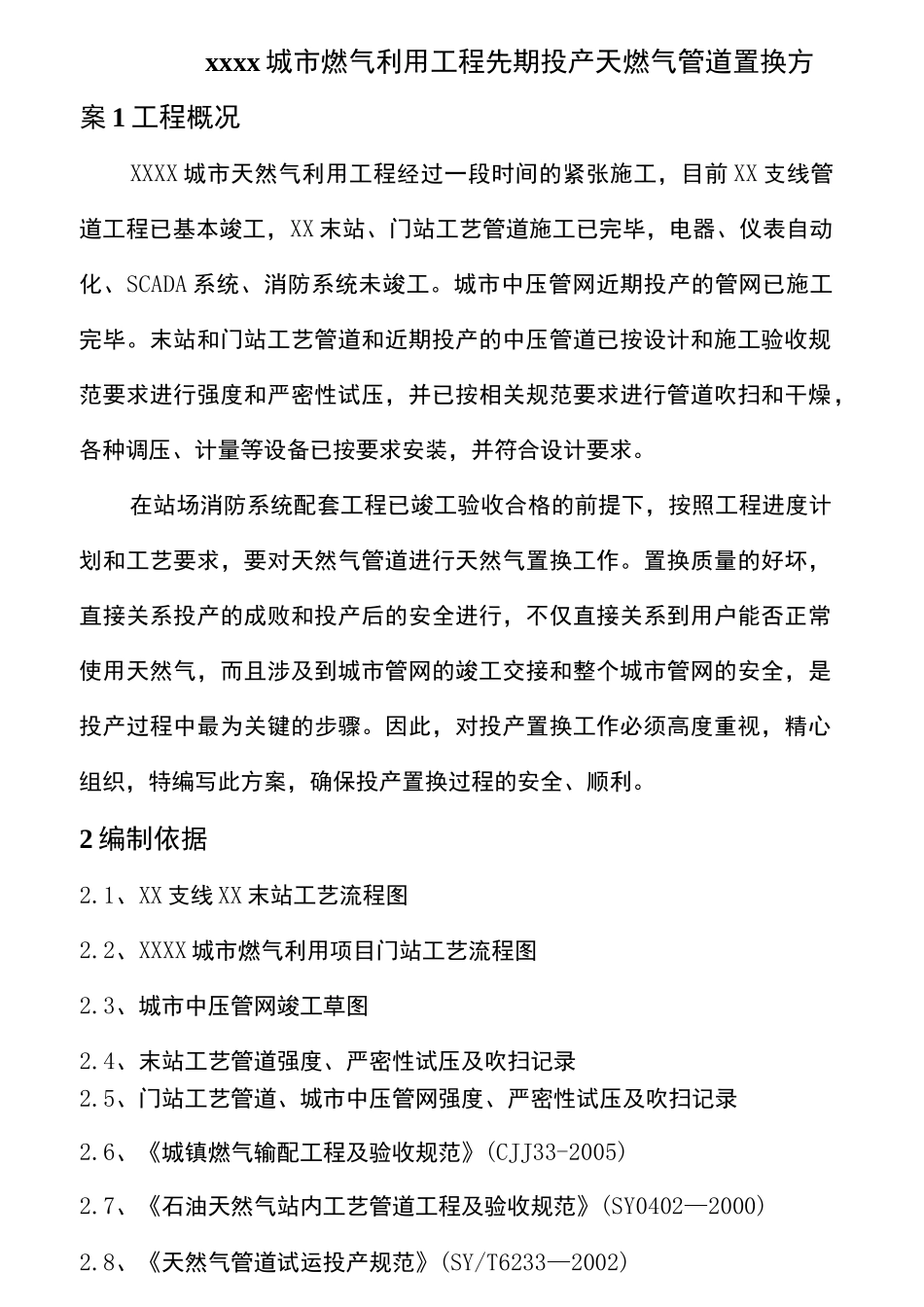

管道置换方案(分步分流程完整版)_第3页
3/26
XXXX 城市燃气利用工程先期投产天燃气管道氮气间接置换方案(站场工艺管道部分城市管网)编制:XXX校对:XXX批准:XX 输油气公司 XX 城市燃气项目部日期:2005 年 7 月 30 日工程概况编制依据天然气置换1 置换范围 2 置换初步方案 3 所需仪器设备工具 4 人员安排、职责及物质分配5 置换前准备6 置换实施 6.1 氮气置换空气6.2 天然气置换氮气 7 置换的注意事项健康、安全和环境应急预案1 天然气泄漏应急预案 2 火灾与爆炸事故预案目前急需解决的问题1233.3.3.3.3.3.3.3.3.455.5.6xxxx 城市燃气利用工程先期投产天燃气管道置换方案 1 工程概况XXXX 城市天然气利用工程经过一段时间的紧张施工,目前 XX 支线管道工程已基本竣工,XX 末站、门站工艺管道施工已完毕,电器、仪表自动化、SCADA 系统、消防系统未竣工。城市中压管网近期投产的管网已施工完毕。末站和门站工艺管道和近期投产的中压管道已按设计和施工验收规范要求进行强度和严密性试压,并已按相关规范要求进行管道吹扫和干燥,各种调压、计量等设备已按要求安装,并符合设计要求。在站场消防系统配套工程已竣工验收合格的前提下,按照工程进度计划和工艺要求,要对天然气管道进行天然气置换工作。置换质量的好坏,直接关系投产的成败和投产后的安全进行,不仅直接关系到用户能否正常使用天然气,而且涉及到城市管网的竣工交接和整个城市管网的安全,是投产过程中最为关键的步骤。因此,对投产置换工作必须高度重视,精心组织,特编写此方案,确保投产置换过程的安全、顺利。2 编制依据2.1、XX 支线 XX 末站工艺流程图2.2、XXXX 城市燃气利用项目门站工艺流程图2.3、城市中压管网竣工草图2.4、末站工艺管道强度、严密性试压及吹扫记录2.5、门站工艺管道、城市中压管网强度、严密性试压及吹扫记录2.6、《城镇燃气输配工程及验收规范》(CJJ33-2005)2.7、《石油天然气站内工艺管道工程及验收规范》(SY0402—2000)2.8、《天然气管道试运投产规范》(SY/T6233—2002)2.9、其它文件3 天然气置换3.1 置换范围XX 门站工艺区、门站至玉瓷路旁国光瓷厂中压管线以及玉瓷北路中压管线。若 XXX、XXX、XXX 三家达到置换条件时,可利用氮气一起置换。置换方案详见“XXXX 城市燃气利用工程先期投产天燃气管道置换方案(工业厂区)”3.2 置换初步方案XX 支线置换项目部(XX 线项目部实施)采用氮气间接置换方案:先用氮气置换管道中的空气,再用天然气置换管道中的...
