定型化外挂式防护架安装工艺

定型化外挂式防护架安装工艺_第1页
1/12

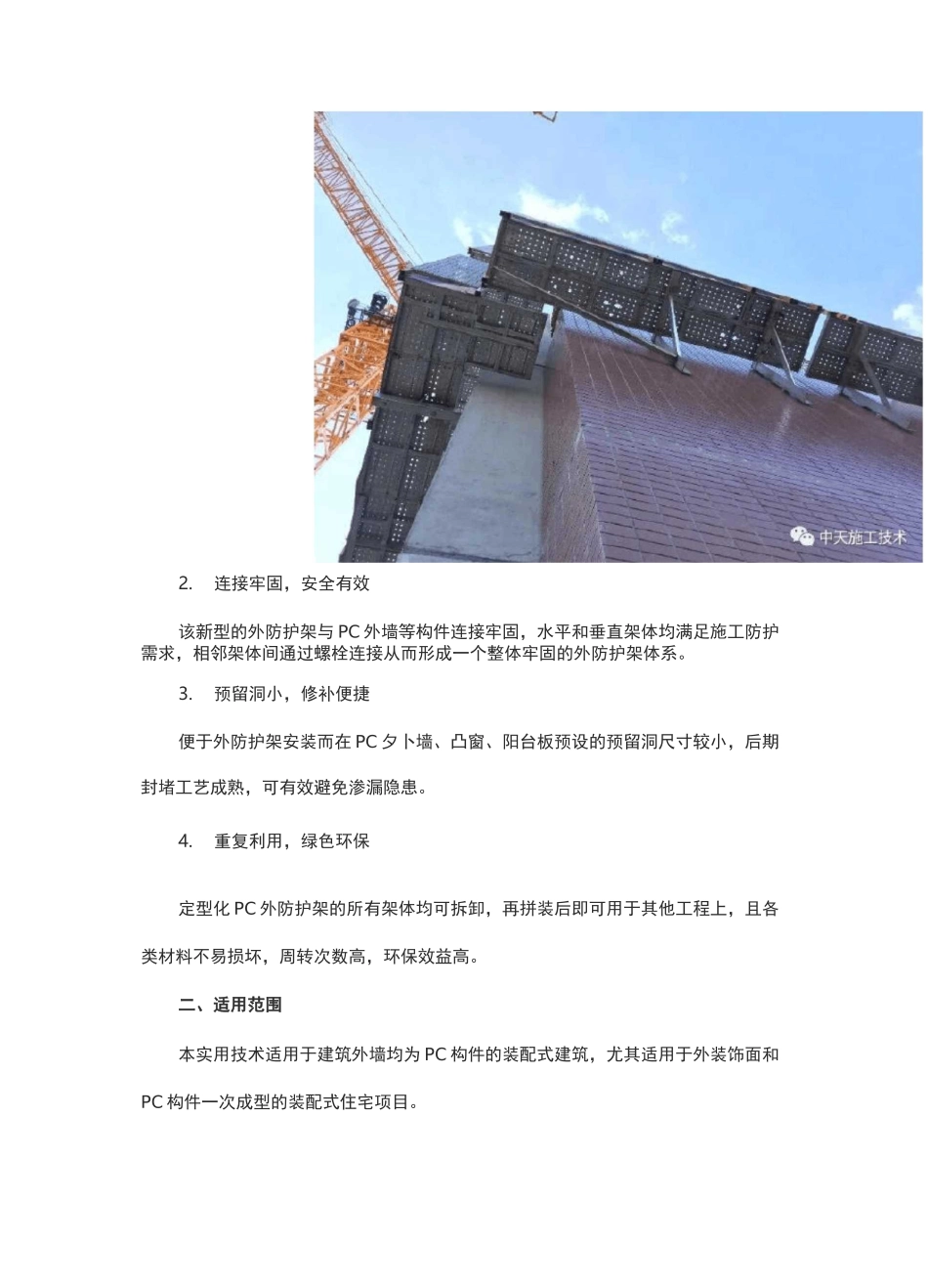

定型化外挂式防护架安装工艺_第2页
2/12

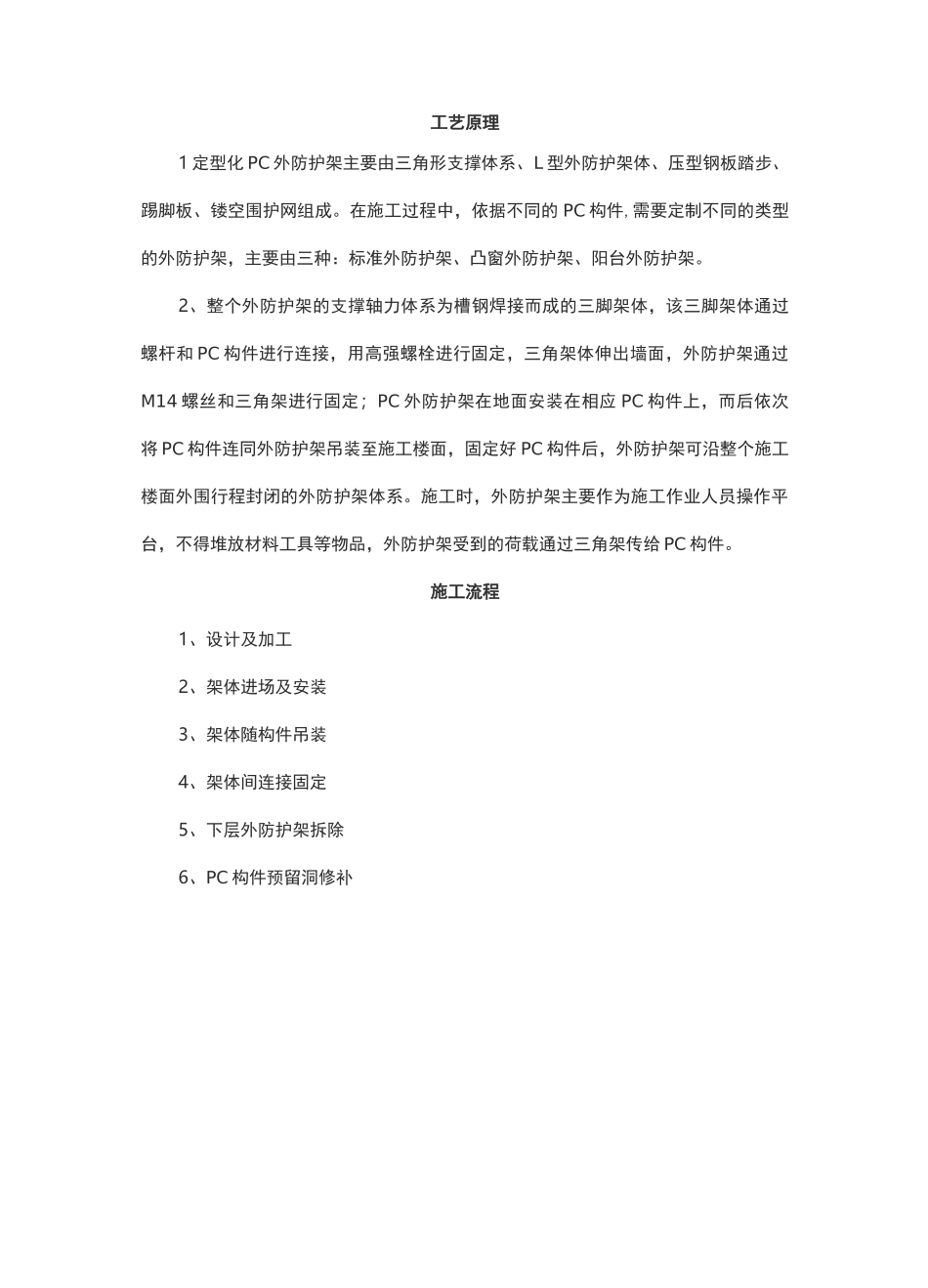

定型化外挂式防护架安装工艺_第3页
3/12
定型化 PC 外防护架安装工艺定型化 PC 外防护架是一种用于装配式建筑主彳本施工时的新型外防护架,相比传统的落地脚手架和悬挑脚手架等外防护架体形式,具有架体牢固、安拆便捷、重复利用、经济环保等多项优点。定型化 PC 外防护架施工,在地面上将标准外防护架和凸窗外防护架安装至对应 PC 构件上,而后随 PC 构件一同吊运至施工楼面,阳台外防护架则需预制阳台在施工楼面安装完成后再进行安装。—栋装配式建筑施工时共需两套定型化 PC 外防护架上层楼面施工完毕后,将下层的外防护架拆除,在地面重新安装在新一层对应的 PC 构件上,作为最上层施工作业面的防护本系。两套外防护架依次循环使用直至该建筑物施工完成后拆除。技术特点与适用范围一、技术特点1.安装便捷,节省工期这种新型的外防护架构造使用材料少,安装、拆卸速度快,使用人工少,相同时间内综合使用成本低,且操作均在地面或室内进行,避免了高空作业,同时不占用施工作业面,可有效的加快施工速度,节省工期。2.连接牢固,安全有效该新型的外防护架与 PC 外墙等构件连接牢固,水平和垂直架体均满足施工防护需求,相邻架体间通过螺栓连接从而形成一个整体牢固的外防护架体系。3.预留洞小,修补便捷便于外防护架安装而在 PC 夕卜墙、凸窗、阳台板预设的预留洞尺寸较小,后期封堵工艺成熟,可有效避免渗漏隐患。4.重复利用,绿色环保定型化 PC 外防护架的所有架体均可拆卸,再拼装后即可用于其他工程上,且各类材料不易损坏,周转次数高,环保效益高。二、适用范围本实用技术适用于建筑外墙均为 PC 构件的装配式建筑,尤其适用于外装饰面和PC 构件一次成型的装配式住宅项目。工艺原理1 定型化 PC 外防护架主要由三角形支撑体系、L 型外防护架体、压型钢板踏步、踢脚板、镂空围护网组成。在施工过程中,依据不同的 PC 构件,需要定制不同的类型的外防护架,主要由三种:标准外防护架、凸窗外防护架、阳台外防护架。2、整个外防护架的支撑轴力体系为槽钢焊接而成的三脚架体,该三脚架体通过螺杆和 PC 构件进行连接,用高强螺栓进行固定,三角架体伸出墙面,外防护架通过M14 螺丝和三角架进行固定;PC 外防护架在地面安装在相应 PC 构件上,而后依次将 PC 构件连同外防护架吊装至施工楼面,固定好 PC 构件后,外防护架可沿整个施工楼面外围行程封闭的外防护架体系。施工时,外防护架主要作为施工作业人员操作平台,不得堆放材料工具等物品,外防...
