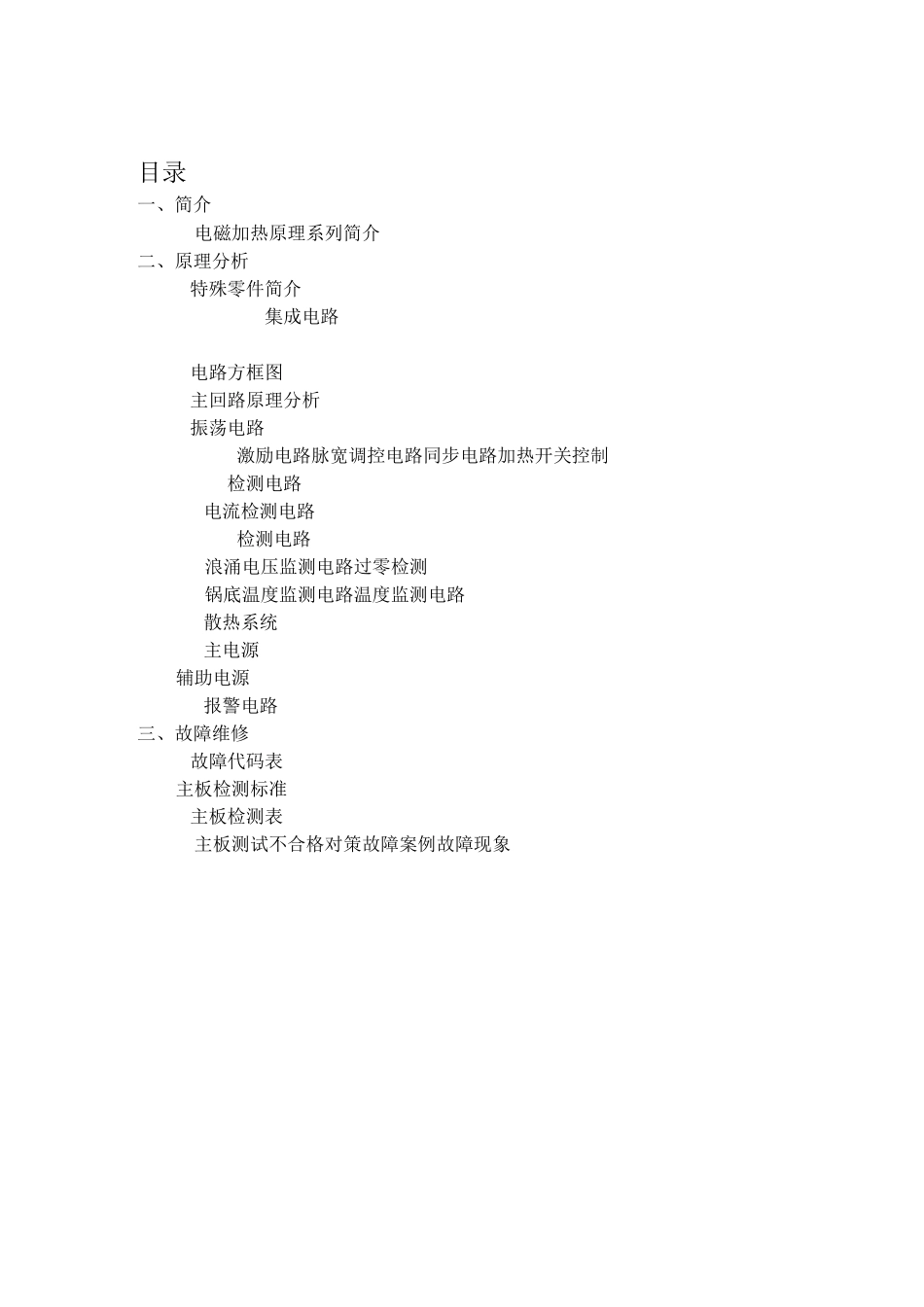

目录一、简介电磁加热原理系列简介二、原理分析特殊零件简介集成电路电路方框图主回路原理分析振荡电路激励电路脉宽调控电路同步电路加热开关控制检测电路电流检测电路检测电路浪涌电压监测电路过零检测锅底温度监测电路温度监测电路散热系统主电源辅助电源报警电路三、故障维修故障代码表主板检测标准主板检测表主板测试不合格对策故障案例故障现象、简介电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。在电磁灶内部，由整流电路将 5 的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为 24 的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场内的磁力线通过金属器皿导磁又导电材料底部金属体内产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿内的东西。245 系列简介45 系列是由建安电子技术开发制造厂设计开发的新一代电磁炉界面有发光二极管显示模式、数码显示模式、液晶显示模式、莹光显示模式机种。操作功能有加热火力调节、自动恒温设定、定时关机、预约开关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤及煎、炸、烤、火锅等料理功能机种。额定加热功率有~3 的不同机种功率调节范围为额定功率的 5 并且在全电压范围内功率自动恒定。2~24 机种电压使用范围为~2 机种电压使用范围为~。5 全系列机种均适用于 5、的电压频率。使用环境温度为 23°C~45°C。电控功能有锅具超温保护、锅具干烧保护、锅具传感器开短路保护、2 小时不按键忘记关机保护、温度限制、温度过高保护、低温环境工作模式、测温传感器开短路保护、高低电压保护、浪涌电压保护、抑制、过高保护、过零检测、小物检测、锅具材质检测。45 系列虽然机种较多且功能复杂但不同的机种其主控电路原理一样区别只是零件参数的差异及程序不同而己。电路的各项测控主要由一块位 4 内存的单片机组成外围线路简单且零件极少并设有故障报警功能故电路可靠性高维修容易维修时根据故障报警指示对应检修相关单元电路大部分均可轻易解决。二、原理分析2 特殊零件简介集成电路内置四个翻转电压为的电压比较器当电压比较器输入端电压正向时输入端电压高于入输端电压置于内部控制输出端的三极管截止此时输出端相当于开路当电压比较器输入端电压反向时输入端电压高于输入端电压置于内部控制输出端的三极管导通将比较器外部接入输出端的电压拉低此时输出端为。绝缘栅双极晶体管简称是一种集的大电流密度...
